Рычаг Переключения Передач (Для Моделей С Кузовом Типа Седан) Повторная Сборка. Corolla ZZE150

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Трансмиссия 'Multimode' C50A. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ

  2. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

  3. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ

  4. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ИНДИКАТОРА ПОЛОЖЕНИЯ

  5. УСТАНОВИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ НАПОЛЬНОГО РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  6. УСТАНОВИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ

Рычаг Переключения Передач (Для Моделей С Кузовом Типа "Седан") -- Повторная Сборка



1. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Подсоедините маркированные жгуты проводов 2 и 4 к разъему жгутов проводов индикатора, как показано на рисунке.

  1. Подсоедините жгуты проводов 6 и 8 к разъему жгутов проводов индикатора, как показано на рисунке.

  1. Закройте дополнительный замок.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Трансмиссия 'Multimode' C50A.Система Механической Трансмиссии

  1. Установите лампу на жгут проводов индикатора.

  1. Подсоедините разъем жгута проводов индикатора к устройству управления блокировкой селектора в сборе.



2. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Нанесите универсальную консистентную смазку на кнопку разблокировки рычага переключения передач и пружину.

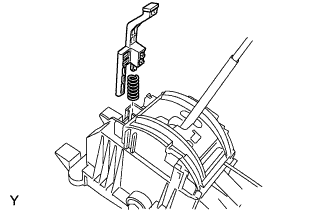

  1. Установите кнопку разблокировки рычага переключения передач и пружину сжатия на устройство управления блокировкой селектора в сборе.



3. УСТАНОВИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

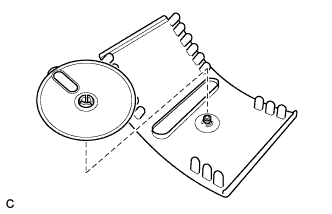

  1. Установите сдвигающуюся крышку индикатора положения на сдвигающуюся крышку индикатора положения № 2.



4. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ ИНДИКАТОРА ПОЛОЖЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

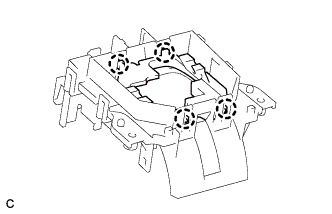

  1. Установите направляющую индикатора положения на нижний корпус индикатора положения и введите в зацепление 4 захвата.



5. УСТАНОВИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ НАПОЛЬНОГО РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

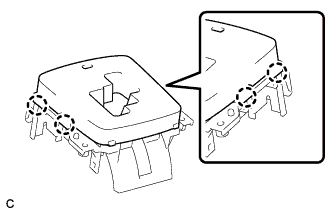

  1. Установите корпус индикатора положения на нижний корпус индикатора положения и введите в зацепление 4 захвата.



6. УСТАНОВИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

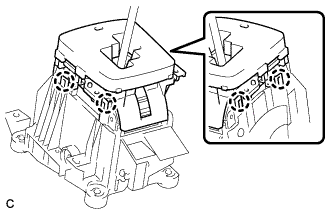

  1. Установите нижний корпус индикатора положения на устройство управления блокировкой селектора в сборе и введите в зацепление 4 захвата.

  1. Подсоедините жгут проводов индикатора к нижнему корпусу индикатора положения.
