Рычаг Переключения Передач (Для Моделей С Кузовом Типа "Хэтчбэк") -- Разборка |
| 1. СНИМИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ |
Снимите жгут проводов индикатора в сборе.
Снимите лампу и колпачок со жгута проводов индикатора.

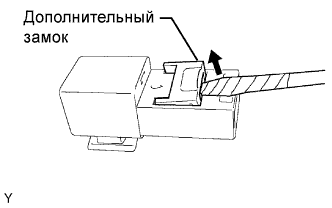

С помощью отвертки с обернутым защитной клейкой лентой концом расцепите дополнительный замок.

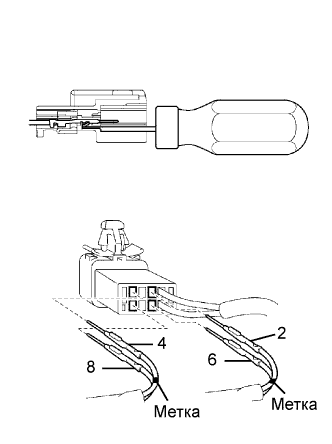

Нанесите метки на жгуты проводов 2 и 4.
Освободите стопорные выступы контактов 2, 4, 6 и 8, и вытяните жгуты проводов из контактов.
| 2. СНИМИТЕ КОРПУС ЛАМПЫ ИНДИКАТОРА ПОЛОЖЕНИЯ |
Отцепите 4 захвата и снимите корпус индикатора положения с корпуса индикатора положения напольного рычага переключения передач в сборе.
| 3. СНИМИТЕ НАПРАВЛЯЮЩУЮ ИНДИКАТОРА ПОЛОЖЕНИЯ |
Снимите направляющую индикатора положения с корпуса индикатора положения.
| 4. СНИМИТЕ НИЖНИЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Отцепите 4 захвата и снимите нижний рычаг переключения передач в сборе с устройства управления блокировкой селектора в сборе.
| 5. СНИМИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ |
Снимите сдвигающуюся крышку индикатора положения с устройства управления блокировкой селектора в сборе.
| 6. СНИМИТЕ СДВИГАЮЩУЮСЯ КРЫШКУ ИНДИКАТОРА ПОЛОЖЕНИЯ № 2 |
Снимите сдвигающуюся крышку индикатора положения № 2 со сдвигающейся крышки индикатора положения.
| 7. СНИМИТЕ КНОПКУ РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
Снимите кнопку разблокировки рычага переключения передач и пружину сжатия с устройства управления блокировкой селектора в сборе.
