СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ
СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1
СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2
Рычаг Переключения Передач (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
 |
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
 |
Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.
 |
| 2. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
 |
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
 |
Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.
 |
| 3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 4. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
С помощью отвертки расцепите 2 фиксатора.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Освободите 2 фиксатора.
 |
Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.
| 5. СНИМИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ |
Освободите 7 захватов.
 |
Отсоедините разъем и снимите корпус индикатора положения в сборе.
| 6. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Выверните два винта <Е> или <F>.
 |
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
 |
| 7. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика в облицовке туннеля пола) |
Снимите коврик вещевого ящика в облицовке туннеля пола.
 |
| 8. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика в облицовке туннеля пола) |
Снимите коврик вещевого ящика в облицовке туннеля пола.
|
| 9. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей без крышки вещевого ящика в облицовке туннеля пола) |
Выверните 4 болта и 2 винта.
 |
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
 |
| 10. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ (для моделей с крышкой вещевого ящика в облицовке туннеля пола) |
Выверните 4 болта и 2 винта.
 |
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
 |
| 11. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1 |
Освободите 3 захвата.
 |
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.
| 12. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2 |
Освободите 3 захвата.
 |
Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.
| 13. СНИМИТЕ НИЖНИЙ ЛОТОК ПАНЕЛИ ПРИБОРОВ |
С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
| 14. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1 |
Выверните два винта <Е> или <F>.
 |
Освободите 4 захвата и 2 направляющие.
 |
Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.
 |
| 15. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2 |
Выверните два винта <Е> или <F>.
 |
Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.
 |
| 16. СНИМИТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ |
Отсоедините 2 разъема и 2 зажима жгута проводов.
 |

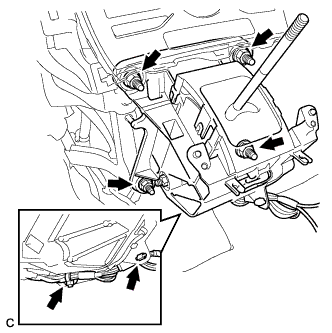

Выверните 4 болта и снимите устройство управления блокировкой селектора в сборе.
