Механическая Трансмиссия 'Multimode' C50A. Рычаг Переключения Передач (Для Моделей С Кузовом Типа Седан) Снятие

Трансмиссия. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

Рычаг Переключения Передач (Для Моделей С Кузовом Типа "Седан") -- Снятие

1. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

2. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

4. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.

5. СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

6. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

7. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

8. СНИМИТЕ ВЕРХНЮЮ ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

С помощью отвертки расцепите 8 фиксаторов и снимите верхнюю панель консоли.
УКАЗАНИЕ:
Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

9. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

10. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

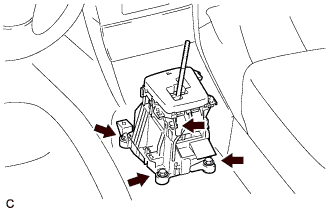

11. СНИМИТЕ УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ СЕЛЕКТОРА В СБОРЕ

Выверните 4 болта и снимите устройство управления блокировкой селектора в сборе.
