Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа Хэтчбэк) Цепь Переключателя Открывания Двери Багажного Отделения. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ - МАССА)

ОПИСАНИЕ

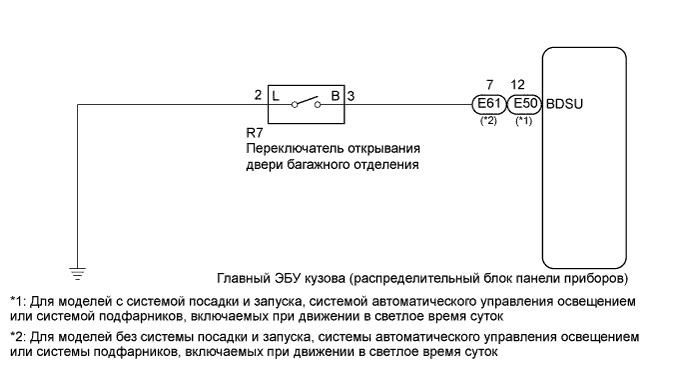

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

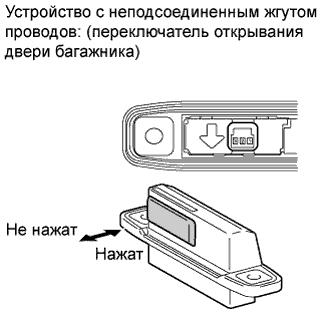

1. Снимите выключатель открывания двери багажного отделения в сборе (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   2 - 3	Выключатель открывания двери багажного отделения не нажат (OFF (ВЫКЛ))	10 кОм или более
   2 - 3	Выключатель открывания двери багажного отделения нажат (ON (ВКЛ))	Менее 1 Ом

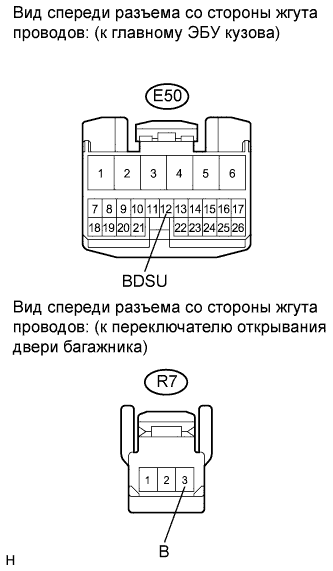

1. Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток:


   1. Отсоедините разъем E50 главного ЭБУ кузова (распределительного блока панели приборов).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      E50-12 (BDSU) - R7-3 (B)	Всегда	Менее 1 Ом
      E50-12 (BDSU) - масса	Всегда	10 кОм или более

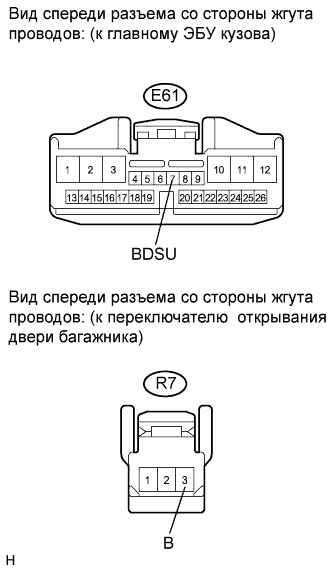

2. Для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток:


   1. Отсоедините разъем E61 главного ЭБУ кузова (распределительного блока панели приборов).


   2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Режим	Заданные условия
      E61-7 (BDSU) - R7-3 (B)	Всегда	Менее 1 Ом
      E61-7 (BDSU) - масса	Всегда	10 кОм или более

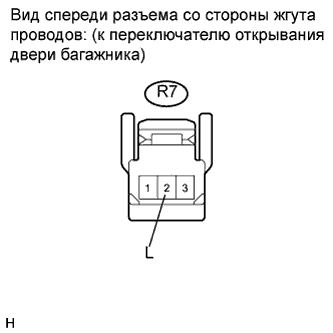

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   R7-2 (L) - масса	Всегда	Менее 1 Ом
