Электрическая Система Управления Дверью Багажного Отделения С Помощью Наружной Ручки (Для Моделей С Кузовом Типа "Хэтчбэк") -- Контакты Эбу |

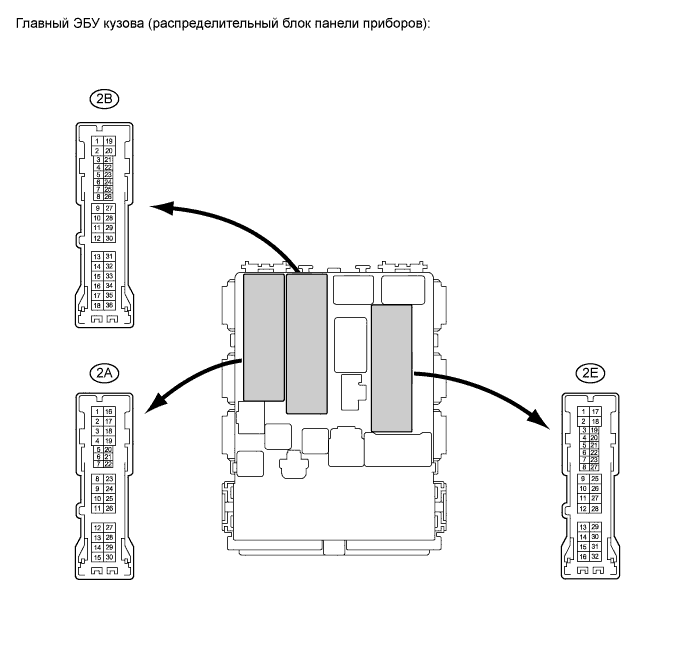

| ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) |
Отсоедините разъемы главного ЭБУ кузова (распределительного блока панели приборов).
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Контакты для подключения диагностического прибора Цвет проводки Описание контактов Режим Заданные условия 2B-30 (BECU) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В 2E-17 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом E51-4 (GND2)*1 - масса W-B - масса Масса Всегда Менее 1 Ом E50-12 (BDSU)*1 - масса O - масса Вход сигнала выключателя открывания двери багажного отделения Выключатель открывания двери багажного отделения выключен 10 кОм или более E61-7 (BDSU)*2 - масса Выключатель открывания двери багажного отделения включен Менее 1 Ом 2A-7 (BCTY) - масса LG - масса Вход сигнала выключателя освещения проема двери багажного отделения Дверь багажного отделения ЗАКРЫТА 10 кОм или более Дверь багажного отделения ОТКРЫТА Менее 1 Ом - УКАЗАНИЕ:
- *1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток
- *2: Для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток
- Если результат проверки не отвечает требованиям, возможно, со стороны жгута проводов или выключателя имеется неисправность.
Подсоедините разъемы распределительного блока и ЭБУ, измерьте напряжение и проверьте, соответствует ли его величина значению, приведенному в таблице.
Контакты для подключения диагностического прибора Цвет проводки Описание контактов Режим Заданные условия E50-1 (TR+)*1 - масса R - масса Выход привода замка двери багажного отделения Выключатель открывания двери багажного отделения выключен Менее 1 В E61-1 (TR+)*2 - масса Выключатель открывания двери багажного отделения включен 11-14 В - УКАЗАНИЕ:
- *1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток
- *2: Для моделей без системы посадки и запуска, системы автоматического управления освещением или системы подфарников, включаемых при движении в светлое время суток
- Если результат проверки не отвечает требованиям, главный ЭБУ кузова (распределительный блок панели приборов) может быть неисправен.
