Часы Проверка Без Снятия С Автомобиля. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Прочие Системы. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

Часы -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Прочие Системы.Часы.Часы Проверка Без Снятия С Автомобиля

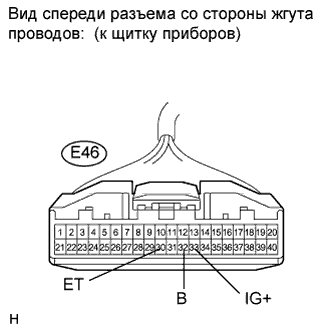

  1. Отсоедините разъем E46.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E46-32 (B) - масса
    		Всегда
    		11-14 В
    E46-33 (IG+) - масса
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    Зажигание включено (IG)
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E46-30 (ET) - масса
    		Всегда
    		Менее 1 Ом
    УКАЗАНИЕ:
    Если значение не соответствует указанному, отремонтируйте или замените жгут проводов или разъем.
