Система Навигации -- Подробное Описание Окна Диагностики


УКАЗАНИЕ:
  1. Данный раздел содержит подробное описание окон дисплея в режиме диагностики.
  2. Данные рисунки могут отличаться от отображаемых на дисплее вашего автомобиля в зависимости от настроек и опций устройства. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.

ПРОВЕРКА СИСТЕМЫ

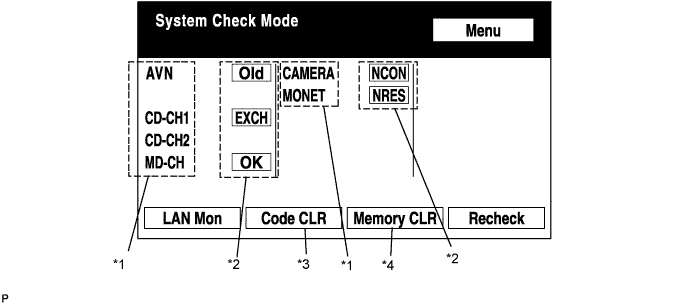

  1. Окно режима проверки системы


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    1. Названия устройств и аппаратные адреса/*1

      УКАЗАНИЕ:
      1. Отображаются имена зарегистрированных устройств.
      2. Если название устройства неизвестно, отображается его физический адрес.

      Адрес №
      		Наименование
      		Адрес №
      		Наименование
      110
      		EMV
      		120
      		AVX
      128
      		1DIN TV
      		140
      		AVN
      144
      		G-BOOK
      		178
      		NAVI
      17C
      		MONET
      		190
      		AUDIO H/U
      1AC
      		CAMERA-C
      		1B0
      		Rr-TV
      1C0
      		Rr-CONT
      		19D
      		BT-HF
      1C4
      		PANEL
      		1C6
      		G/W
      1C8
      		FM-M-LCD
      		1D8
      		CONT-SW
      1EC
      		Корпус
      		118
      		EMVN
      1F1
      		XM
      		1F2
      		SIRIUS
      230
      		TV-TUNER
      		240
      		CD-CH2
      250
      		DVD-CH
      		280
      		CAMERA
      360
      		CD-CH1
      		3A0
      		MD-CH
      17D
      		TEL
      		440
      		DSP-AMP
      530
      		ETC
      		1F6
      		RSE
      1A0
      		DVD-P
      		1D6
      		ЧАСЫ
      238
      		DTV
      		480
      		AMP

    2. Результат проверки/*2

      УКАЗАНИЕ:
      Отображаются коды результатов для всех устройств.

      Результат
      		Значение
      		Действие
      OK
      		Устройство не отправило код DTC (кроме кодов DTC связи от AVC-LAN).
      		-
      EXCH
      		Устройство выдает код DTC типа "замена".
      		Посмотрите код DTC в "Unit Check Mode" (режим проверки устройства) и замените устройство.
      CHEK
      		Устройство выдает DTC типа "проверка".
      		Посмотрите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NCON
      		Устройство присутствовало ранее, но не реагирует в режиме диагностики.
      1. Проверьте жгут проводов устройства.
      2. Проверьте цепь AVC-LAN устройства.
      Old
      		Устройство выдает DTC типа "старое".
      		Посмотрите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NRES
      		Устройство отвечает в режиме диагностики, но не выдает коды DTC.
      1. Проверьте жгут проводов устройства.
      2. Проверьте цепь AVC-LAN устройства.

    3. Код стерт/*3

      1. Имеющиеся коды DTC стираются.
      2. Нажмите и удерживайте кнопку "Code CLR" (сброс кода) в течение 3 секунд.

    4. Память пуста/*4

      1. Стираются текущие и прошлые коды DTC и названия зарегистрированных подключенных устройств.
      2. Нажмите и удерживайте выключатель "Memory CLR" (сброс памяти) в течение 3 секунд.

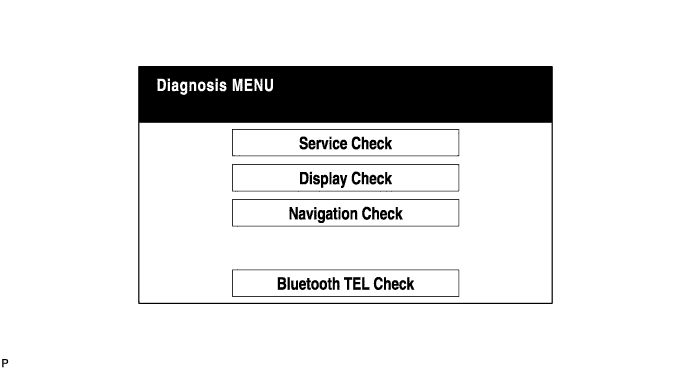

  2. Окно "Diagnosis MENU" (меню диагностики)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

    УКАЗАНИЕ:
    Каждое устройство становится недоступным для выбора или не отображается на основании настроек устройства.


  3. Окно режима проверки устройства


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

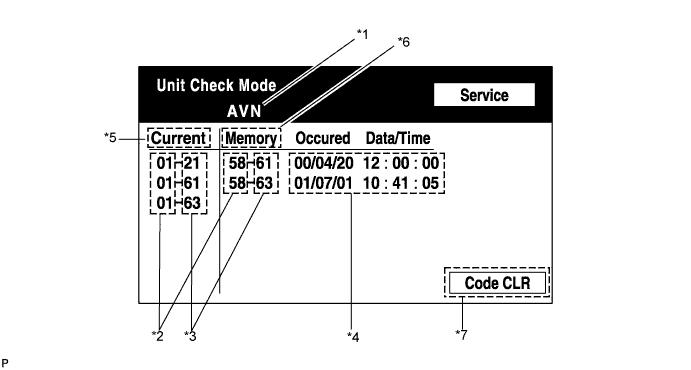

    Описание окна:
    Дисплей
    		Содержание
    Название устройства/*1
    		Целевое устройство
    Сегмент/*2
    		Логический адрес целевого устройства
    DTC/*3
    		DTC (диагностический код неисправности)
    Метка времени/*4
    		Отображаются время и дата предыдущего кода DTC. (Год отображается в двузначном формате.)
    Текущий код/*5
    		При проверке отображаются выданные коды DTC.
    Предыдущий код/*6
    		Отображаются результаты диагностики памяти и записанные коды DTC.
    Кнопка сброса результатов диагностики/*7
    		Удерживание данного переключателя нажатым в течение 3 секунд стирает данные памяти диагностики для заданного устройства. (Стираются отображаемые данные и результаты диагностики системы.)

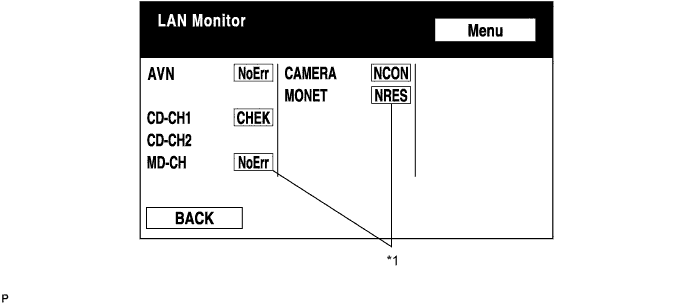

  4. Окно "LAN Monitor" (проверка ЛВС) (исходное)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    1. Результат проверки/*1

      УКАЗАНИЕ:
      Показаны результаты проверки всех устройств.

      Результат
      		Значение
      		Действие
      No Err (OK) (нет ошибки)
      		Нет кодов DTC связи.
      		-
      CHEK
      		Устройство выдает DTC типа "проверка".
      		Посмотрите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NCON
      		Устройство присутствовало ранее, но не реагирует в режиме диагностики.
      1. Проверьте жгут проводов устройства.
      2. Проверьте цепь AVC-LAN устройства.
      Old
      		Устройство выдает DTC типа "старое".
      		Посмотрите код DTC в окне "Unit Check Mode" (режим проверки устройства).
      NRES
      		Устройство отвечает в режиме диагностики, но не выдает коды DTC.
      1. Проверьте жгут проводов устройства.
      2. Проверьте цепь AVC-LAN устройства.


  5. Окно "LAN Monitor" (проверка ЛВС) (отдельное)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

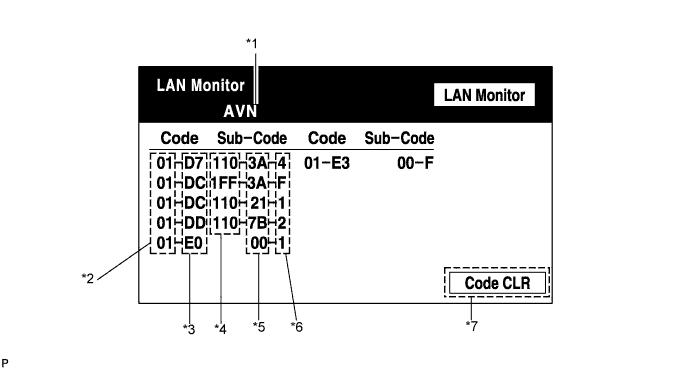

    Описание окна:
    Дисплей
    		Содержание
    Название устройства/*1
    		Целевое устройство
    Сегмент/*2
    		Целевой логический адрес
    DTC/*3
    		DTC (диагностический код неисправности)
    Вспомогательный код (адрес устройства)/*4
    		Физический адрес, хранящийся с кодом DTC (при отсутствии адреса на дисплее ничего не отображается).
    Контрольный номер соединения /*5
    		Номер проверки соединения, хранящийся вместе с DTC
    Возникновение кода DTC/*6
    		Количество сохранений одного кода DTC
    Кнопка сброса результатов диагностики/*7
    		Удерживание данного переключателя нажатым в течение 3 секунд стирает данные памяти диагностики для заданного устройства. (Стираются отображаемые данные и результаты диагностики системы.)

ПРОВЕРКА ДИСПЛЕЯ


  1. Окно режима проверки сигналов автомобиля


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

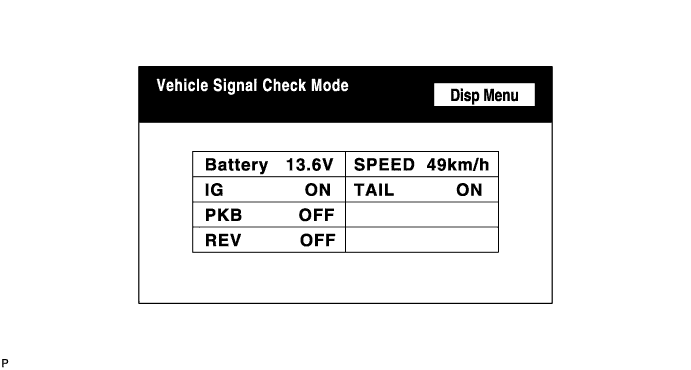

    Описание окна:
    Наименование
    		Содержание
    Battery
    		Отображается напряжение аккумуляторной батареи.
    PKB
    		Отображается состояние стояночного тормоза ON/OFF (ВКЛ/ВЫКЛ).
    REV
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала заднего хода.
    IG
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) замка зажигания.
    TAIL
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала TAIL (задние огни) (переключатель света фар).
    SPEED
    		Отображается скорость автомобиля в км/час.
    УКАЗАНИЕ:
    1. Отображаются только позиции, имеющие функцию передачи сигнала.
    2. Данное окно обновляется один раз в секунду по мере изменения сигналов, выдаваемых автомобилю.

ПРОВЕРКА СИСТЕМЫ НАВИГАЦИИ

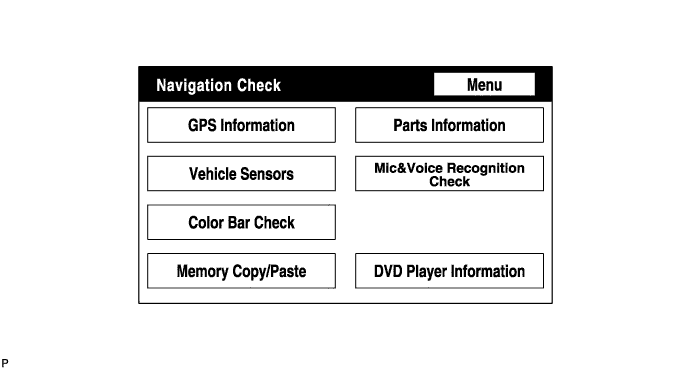

  1. Окно проверки системы навигации


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

    УКАЗАНИЕ:
    Каждое устройство становится недоступным для выбора или не отображается на основании настроек устройства.


  2. Окно информации о GPS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

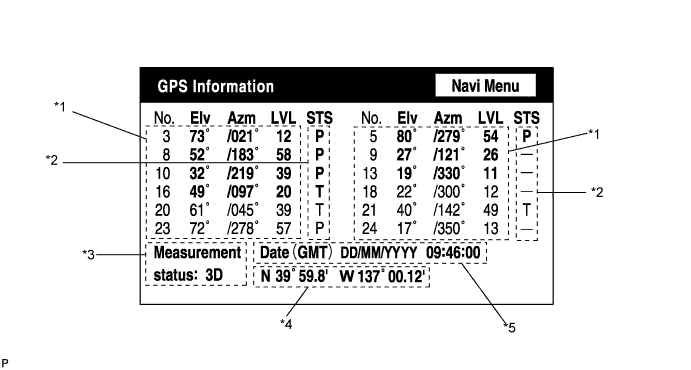

    1. Спутниковая информация/*1
      В окне отображается информация максимум от 12 спутников. Данная информация включает номер целевого спутника GPS, угол возвышения, направление и уровень сигнала.

    2. Состояние приема/*2

      Модель DENSO:
      Дисплей
      		Содержание
      T
      		Система принимает сигнал GPS, но не использует его для определения местонахождения.
      P
      		Система использует сигнал GPS для определения местонахождения.
      -
      		Система не может принять сигнал GPS.

      Модель AISIN AW:
      Дисплей
      		Содержание
      01H
      		Система не может принять сигнал GPS.
      02H
      		Система отслеживает спутник.
      03H
      		Система принимает сигнал GPS, но не использует его для определения местонахождения.
      04H
      		Система использует сигнал GPS для определения местонахождения.

      Данные измерений/*3
      Дисплей
      		Содержание
      2D
      		Используется двумерный метод определения местонахождения.
      3D
      		Используется трехмерный метод определения местонахождения.
      NG
      		Данные о местонахождении не могут использоваться.
      Error
      		Произошла ошибка при приеме.
      -
      		Любое другое состояние.

      Данные о местоположении/*4
      Дисплей
      		Содержание
      Положение
      		Отображается широта и долгота текущего местоположения.

      Календарная дата/*5
      Дисплей
      		Содержание
      Дата
      		Отображается дата/время по Гринвичу (GMT), полученные от спутника GPS. Отображаются 4 последние цифры.

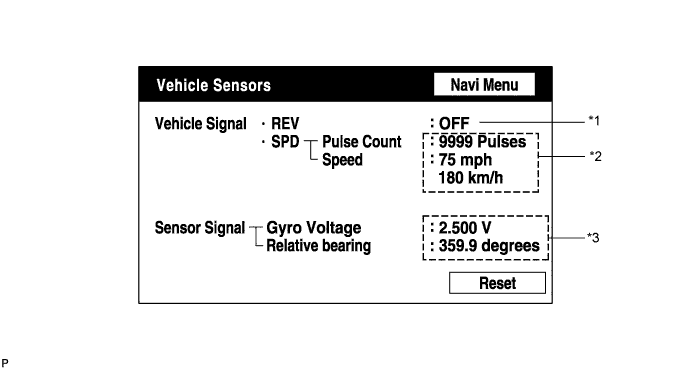

  3. Окно датчиков автомобиля


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики


    Сигнал автомобиля:
    Дисплей
    		Содержание
    REV/*1
    		Отображается состояние ON/OFF (ВКЛ/ВЫКЛ) сигнала REV (заднего хода).
    SPD/*2
    		Отображается состояние сигнала SPD.

    Сигнал датчика:
    Дисплей
    		Содержание
    Гиродатчик/*3
    		Отображается состояние выхода гиродатчика (когда автомобиль едет прямо или неподвижен, напряжение около 2,5 В).
    УКАЗАНИЕ:
    Сигналы обновляются один раз в секунду только при изменении сигналов датчиков автомобиля.


  4. Окно проверки микрофона и распознавания голоса


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

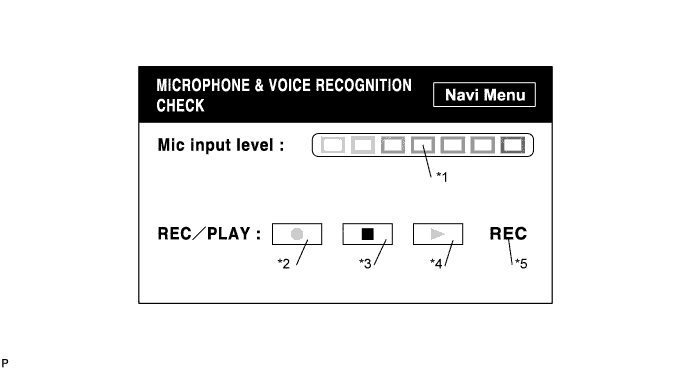

    Описание окна:
    Дисплей
    		Содержание
    Индикатор входного уровня микрофона /*1
    		Входной уровень микрофона дискретизируется каждые 100 мс, а результат отображается на восьмиступеньчатой шкале.
    Переключатель "запись" /*2
    		Начинает запись.
    Переключатель "стоп" /*3
    		Прекращает запись.
    Переключатель "воспроизведение" /*4
    		Воспроизводит записанную звуковую информацию.
    Индикатор записи /*5
    		Включен во время записи.
    УКАЗАНИЕ:
    1. Функция записи с микрофона включена, когда отображается данное окно.
    2. Ни один переключатель, кроме "стоп", не может быть нажат при записи или воспроизведении.
    3. При отсутствии записанной информации переключатель "воспроизведение" также не может быть нажат.
    4. Запись прекращается через 5 секунд или при нажатии переключателя "стоп".


  5. Окно отображения информации о DVD-проигрывателе


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Подробное Описание Окна Диагностики

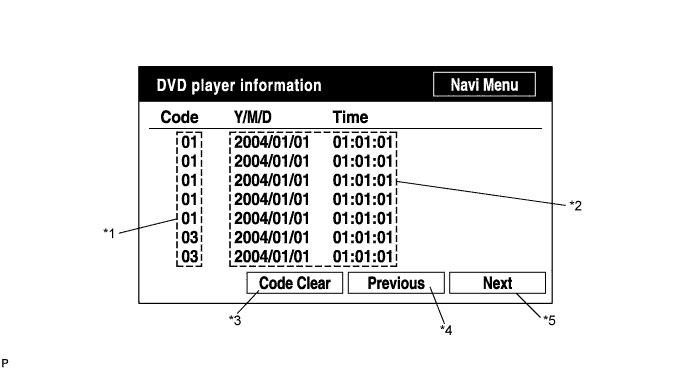

    Описание окна:
    Дисплей
    		Содержание
    Код неисправности/*1
    		Отображается код, соответствующий неисправности. Более подробное описание приводится в "Описании кодов неисправности".
    Время возникновения/*2
    1. Отображается дата (год, месяц, день) и время (час, мунута, секунда) регистрации кода неисправности. (Время по Гринвичу)
    2. Отображаемые дата и время получены от GPS-приемника.
    Выключатель удаления кодов неисправности/*3
    		Удерживание данного переключателя нажатым в течение 3 секунд приводит к удалению всех данных о коде.
    Выключатель "назад"/*4
    		Отображается предыдущее окно. Если текущее окно является начальным, данный переключатель неактивен.
    Выключатель "далее"/*5
    		Отображается следующее окно. Если текущее окно является последним, данный переключатель неактивен.

    Описание кодов неисправности:
    Код
    		Неисправность
    		Действие по устранению
    01
    		Не распознается
    		Замените приемник системы навигации в сборе
    03
    		Не считывается
    		Выполните проверку, рассмотренную для кода DTC 58-42 (Нажмите здесь).
    УКАЗАНИЕ:
    Эта функция проверки проигрывателя DVD-дисков предназначена для приемника системы навигации (встроенного ЭБУ системы навигации).
