DTC B1651/33 Неисправность ручного выключателя системы SRS


ОПИСАНИЕ

Ручной выключатель системы SRS включает центральный блок управления системы SRS и цилиндр выключателя подушки безопасности.
С помощью этой цепи при необходимости переднюю подушку безопасности пассажира и боковую подушку безопасности переднего пассажира можно отключить, установив ручной выключатель системы SRS в положение OFF (ВЫКЛ).
Если передняя подушка безопасности пассажира и боковая подушка безопасности переднего пассажира отключены, в целях информирования пассажира включается контрольная лампа включения/выключения ("OFF" (ВЫКЛ)) передней подушки безопасности пассажира.
Код DTC B1651/33 регистрируется при обнаружении неисправности цепи выключателя системы SRS.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1651/33
  1. Центральный блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи выключателя системы SRS в течение 2 с.
  2. Неисправность выключателя системы SRS
  3. Неисправность центрального блока управления системы SRS
  1. Жгут проводов панели приборов
  2. Цилиндр выключателя системы SRS
  3. Центральный блок управления системы SRS

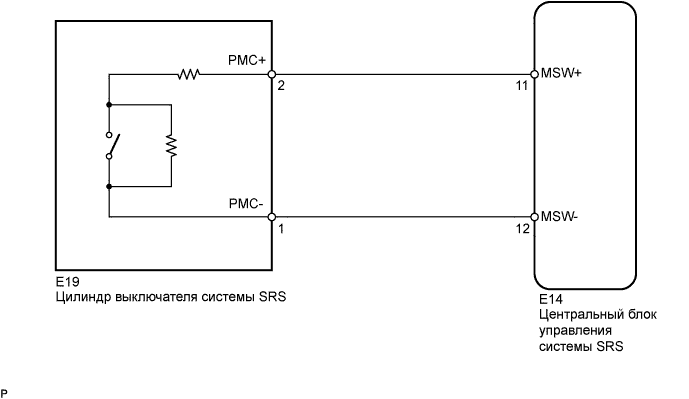

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Контакты E14-11 (MSW+) и E14-12 (MSW-) разъема "B" в данной цепи имеют механизм предотвращения срабатывания.
Данный механизм можно использовать для проверки наличия обрыва цепи в жгуте проводов. Данный механизм необходимо освободить в случае выполнения проверки на короткое замыкание, короткое замыкание на массу или на В+.

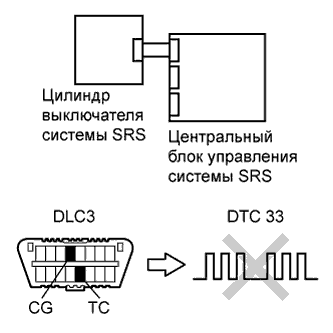

1.ПРОВЕРЬТЕ DTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1651/33 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1651/33, которые не связаны с данной проверкой.


NG
Перейдите к шагу 2
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

2.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Проверьте правильность подключения разъема к цилиндру выключателя системы SRS.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъем от цилиндра выключателя системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.

  1. Убедитесь, что короткая пружина разъема жгута проводов панели приборов с механизмом предотвращения срабатывания не деформирована и не повреждена.

    OK:
    Короткая пружина не деформирована и не повреждена.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

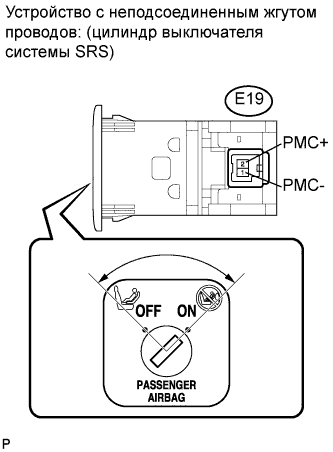

3.ПРОВЕРЬТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние ручного выключателя системы SRS
    		Заданные условия
    E19-2 (PMC+) - E19-1 (PMC-)
    		Выключатель системы SRS включен
    		360-440 Ом
    E19-2 (PMC+) - E19-1 (PMC-)
    		Выключатель системы SRS выключен
    		90-110 Ом


NG
ЗАМЕНИТЕ ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ РАЗЪЕМ

  1. Проверьте правильность подключения разъемов к центральному блоку управления системы SRS в сборе.

    OK:
    Разъем подсоединен правильно.
    УКАЗАНИЕ:
    Если разъем подсоединен ненадежно, подсоедините его и перейдите к следующей проверке.

  1. Отсоедините разъемы от центрального блока управления системы SRS.

  1. Убедитесь, что контакты разъема не повреждены.

    OK:
    Контакты не деформированы и не повреждены.

  1. Убедитесь, что короткая пружина разъема жгута проводов панели приборов с механизмом предотвращения срабатывания не деформирована и не повреждена.

    OK:
    Короткая пружина не деформирована и не повреждена.


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

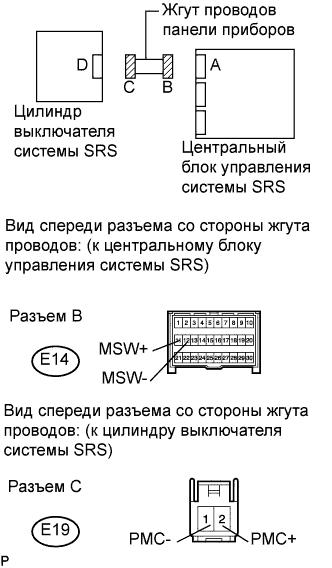

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E19-2 (PMC+) - E19-1 (PMC-)
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Разомкните механизм предотвращения срабатывания, встроенный в разъем B (Нажмите здесь).

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E19-2 (PMC+) - E19-1 (PMC-)
    		Всегда
    		1 МОм или более


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK

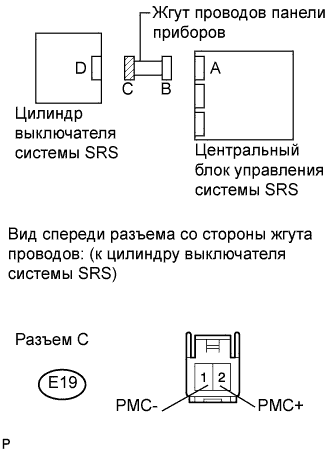

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E19-2 (PMC+) - масса
    		Зажигание включено (IG)
    		Менее 1 В
    E19-1 (PMC-) - масса
    		Зажигание включено (IG)
    		Менее 1 В


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Выключите зажигание.

  1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи и подождите не менее 90 секунд.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    E19-2 (PMC+) - масса
    		Всегда
    		1 МОм или более
    E19-1 (PMC-) - масса
    		Всегда
    		1 МОм или более


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ
OK


9.ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности. Dtc B1651/33 Неисправность Ручного Выключателя Системы Srs

  1. Верните механизм предотвращения срабатывания разъема B в исходное состояние.

  1. Подсоедините разъемы к центральному блоку управления системы SRS и цилиндру выключателя системы SRS.

  1. Подсоедините кабель к отрицательному (-) выводу аккумуляторной батареи и подождите не менее 2 секунд.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).

  1. Выключите зажигание.

  1. Включите зажигание (IG) и подождите не менее 60 секунд.

  1. Проверьте коды DTC (Нажмите здесь).

    OK:
    DTC B1651/33 не выводится.
    УКАЗАНИЕ:
    В этот момент могут выводиться другие коды, кроме B1651/33, которые не связаны с данной проверкой.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)
