СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ - Цепь контактов TC и CG


ОПИСАНИЕ

Для входа в режим вывода кодов DTC необходимо соединить контакты TC и CG диагностического разъема DLC3.
На коды DTC указывает мигание контрольной лампы аварийного состояния SRS.
УКАЗАНИЕ:
  1. Если ни одна контрольная лампа аварийного состояния не перестает мигать, возможно, имеется короткое замыкание на массу в проводке контакта TC разъема DLC3 или в каждом ЭБУ.
  2. Сигнал режима вывода кодов DTC передается через систему передачи данных СAN каждому ЭБУ, в том числе на центральный блок управления системы SRS. Таким образом, если все системы не входят в режим вывода кодов DTC, возможно, неисправен ECM.

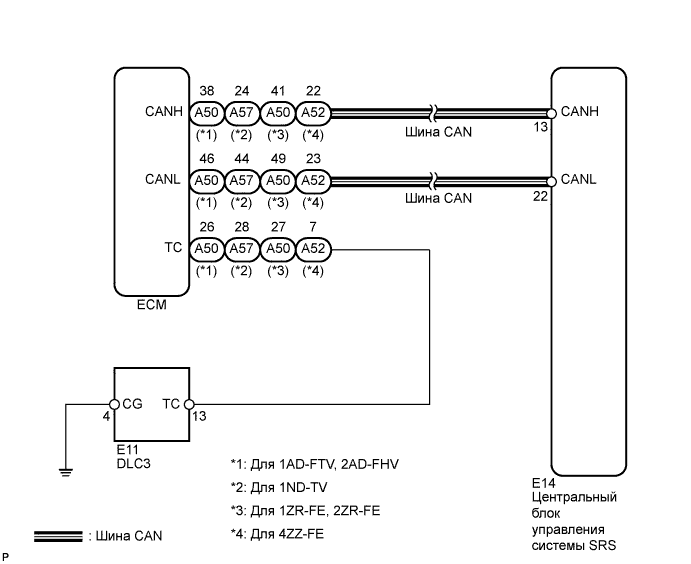

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности  Цепь Контактов Tc И Cg


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN
  1. Проверьте работоспособность мультиплексной шины CAN с помощью портативного диагностического прибора.

    УКАЗАНИЕ:
    1. Перейдите к разделу "Bus Check" (проверка шин) для системы передачи данных CAN (Нажмите здесь).
    2. Центральный блок управления системы SRS подключен к системе передачи данных CAN. Поэтому прежде, чем приступать к поиску неисправностей, проверьте систему передачи данных CAN.

    Результат:

    Режим
    Следующий шаг
    DTC не выводится
    А
    DTC выводится
    B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС НА DLC3 - КОНТАКТ ТС НА ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности  Цепь Контактов Tc И Cg
  1. Выключите зажигание.

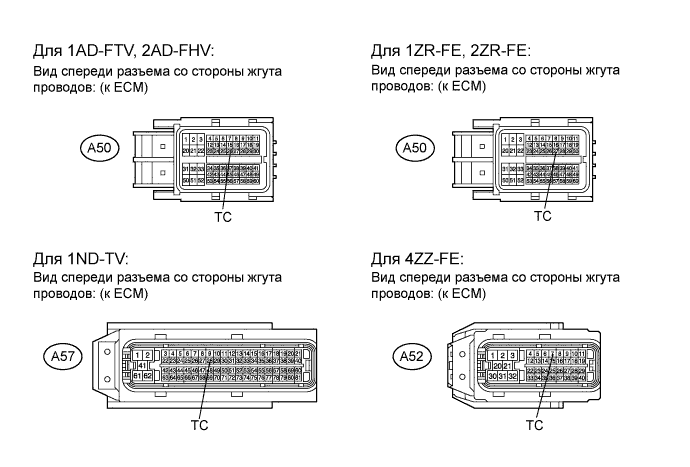

  1. Отсоедините разъем от ЭБУ.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности  Цепь Контактов Tc И Cg

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Для 1AD-FTV, 2AD-FHV:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-13 (TC) - A50-26 (TC)
    Всегда
    Менее 1 Ом
    Для 1ND-TV:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-13 (TC) - A57-28 (TC)
    Всегда
    Менее 1 Ом
    Для 1ZR-FE, 2ZR-FE:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-13 (TC) - A50-27 (TC)
    Всегда
    Менее 1 Ом
    для моделей с 4ZZ-FE:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-13 (TC) - A52-7 (TC)
    Всегда
    Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС РАЗЪЕМА DLC3 - КОНТАКТ ТС НА ECM)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ CG РАЗЪЕМА DLC3 - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности  Цепь Контактов Tc И Cg
  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-4 (CG) - масса
    Всегда
    Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ CG РАЗЪЕМА DLC3 - МАССА)
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (КОНТАКТ ТС НА DLC3 - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Система Подушек Безопасности  Цепь Контактов Tc И Cg
  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    Положение выключателя
    Заданные условия
    E11-13 (TC) - масса
    Всегда
    1 МОм или более
    Результат:
    Результат
    Следующий шаг
    NG
    А
    OK (для моделей с кузовом типа "седан")
    B
    OK (для моделей с кузовом типа "хэтчбэк")
    C


B
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)

C
ЗАМЕНИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS (Нажмите здесь)
А

ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ КАЖДОГО ЭБУ
