Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Переключатель Света Фар -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток) |
Для моделей с левосторонним рулевым управлением и правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с левой стороны:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель освещения:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 12 (E) - 18 (T) OFF (ВЫКЛ) 10 кОм или более 18 (T) - 19 (A) 19 (A) - 20 (H) 12 (E) - 18 (T) TAIL Менее 1 Ом 12 (E) - 18 (T) HEAD Менее 1 Ом 18 (T) - 20 (H) 12 (E) - 19 (A) AUTO Менее 1 Ом - Переключатель света фар:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 12 (E) - 17 (HF) HIGH FLASH Менее 1 Ом 11 (HU) - 12 (E) HIGH FLASH Менее 1 Ом 11 (HU) - 12 (E) HIGH Менее 1 Ом - Переключатель указателей поворота:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 12 (E) - 13 (TR) OFF (ВЫКЛ) 10 кОм или более 12 (E) - 15 (TL) 12 (E) - 13 (TR) RH Менее 1 Ом 12 (E) - 15 (TL) LH Менее 1 Ом - Переключатель передних противотуманных фар:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 3 (LFG) - 4 (BFG) OFF (ВЫКЛ) 10 кОм или более 3 (LFG) - 4 (BFG) ON (ВКЛ) Менее 1 Ом - Переключатель задних противотуманных фонарей:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 2 (B) - 3 (LFG) OFF (ВЫКЛ) 10 кОм или более 2 (B) - 3 (LFG) ON (ВКЛ) Менее 1 Ом

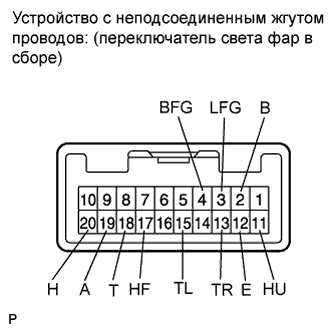

Для моделей с правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с правой стороны:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель освещения:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 19 (E) - 13 (T) OFF (ВЫКЛ) 10 кОм или более 13 (T) - 12 (A) 12 (A) - 11 (H) 19 (E) - 13 (T) TAIL Менее 1 Ом 19 (E) - 13 (T) HEAD Менее 1 Ом 13 (T) - 11 (H) 19 (E) - 12 (A) AUTO Менее 1 Ом - Переключатель света фар:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 19 (E) - 14 (HF) HIGH FLASH Менее 1 Ом 20 (HU) - 19 (E) HIGH FLASH Менее 1 Ом 20 (HU) - 19 (E) HIGH Менее 1 Ом - Переключатель указателей поворота:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 19 (E) - 16 (TR) OFF (ВЫКЛ) 10 кОм или более 19 (E) - 18 (TL) 19 (E) - 16 (TR) Вправо Менее 1 Ом 19 (E) - 18 (TL) Влево Менее 1 Ом - Переключатель передних противотуманных фар:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 8 (LFG) - 7 (BFG) OFF (ВЫКЛ) 10 кОм или более 8 (LFG) - 7 (BFG) ON (ВКЛ) Менее 1 Ом
| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (для моделей без системы автоматического управления освещением и системы подфарников, включаемых при движении в светлое время суток) |

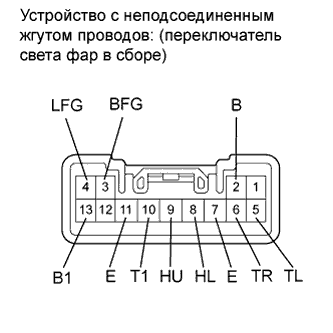

Для моделей с левосторонним рулевым управлением и правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с левой стороны:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель освещения:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 10 (T1) - 13 (B1) OFF (ВЫКЛ) 10 кОм или более 10 (T1) - 13 (B1) TAIL Менее 1 Ом 10 (T1) - 13 (B1) HEAD Менее 1 Ом 11 (E) - 13 (B1) - Переключатель света фар:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 9 (HU) - 11 (E) HIGH FLASH Менее 1 Ом 8 (HL) - 11 (E) LOW Менее 1 Ом 9 (HU) - 11 (E) HIGH Менее 1 Ом 8 (HL) - 11 (E) HIGH или HIGH FLASH 10 кОм или более (при условии, что фары ближнего света выключены, и переключатель света фар установлен в положение HIGH) Менее 1 Ом (при условии, что фары ближнего и дальнего света выключены, и переключатель света фар установлен в положение HIGH) - Переключатель указателей поворота:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 6 (TR) - 7 (E) OFF (ВЫКЛ) 10 кОм или более 5 (TL) - 7 (E) 6 (TR) - 7 (E) RH Менее 1 Ом 5 (TL) - 7 (E) LH Менее 1 Ом - Переключатель передних противотуманных фар:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 3 (BFG) - 4 (LFG) OFF (ВЫКЛ) 10 кОм или более ON (ВКЛ) Менее 1 Ом - Переключатель задних противотуманных фонарей:
Контакты для подключения диагностического прибора Положение выключателя Заданные условия 2 (B) - 4 (LFG) OFF (ВЫКЛ) 10 кОм или более ON (ВКЛ) Менее 1 Ом

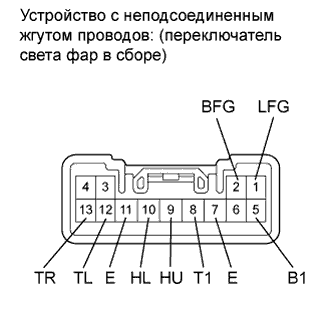

Для моделей с правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с правой стороны:
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Переключатель освещения:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 8 (T1) - 5 (B1) OFF (ВЫКЛ) 10 кОм или более 8 (T1) - 5 (B1) TAIL Менее 1 Ом 8 (T1) - 5 (B1) HEAD Менее 1 Ом 7 (E) - 5 (B1) - Переключатель света фар:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 9 (HU) - 7 (E) HIGH FLASH Менее 1 Ом 10 (HL) - 7 (E) LOW Менее 1 Ом 9 (HU) - 7 (E) HIGH Менее 1 Ом 10 (HL) - 7 (E) HIGH или HIGH FLASH 10 кОм или более (при условии, что фары ближнего света выключены, и переключатель света фар установлен в положение HIGH) Менее 1 Ом (при условии, что фары ближнего и дальнего света включены, и переключатель света фар установлен в положение HIGH) - Переключатель указателей поворота:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 13 (TR) - 11 (E) OFF (ВЫКЛ) 10 кОм или более 12 (TL) - 11 (E) 13 (TR) - 11 (E) Вправо Менее 1 Ом 12 (TL) - 11 (E) Влево Менее 1 Ом - Переключатель передних противотуманных фар:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 2 (BFG) - 1 (LFG) OFF (ВЫКЛ) 10 кОм или более ON (ВКЛ) Менее 1 Ом
