Система Предупреждения О Непристегнутом Ремне Безопасности Контакты Эбу. Corolla ZZE150
ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и автоматическим кондиционером)
СИГНАЛЬНАЯ ЛАМПА В СБОРЕ (для моделей с кузовом типа "седан" и кузовом типа "хэтчбэк" и кондиционером с ручным управлением)
Система Предупреждения О Непристегнутом Ремне Безопасности -- Контакты Эбу |
| ИНТЕГРИРОВАННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (для моделей с кузовом типа "хэтчбэк" и автоматическим кондиционером) |
- Номинальное напряжение:
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Режим
| Заданные условия
|
E76-2 (IG+) - масса
| B - масса
| Источник питания
| Замок зажигания в положении OFF (ВЫКЛ)
| Менее 1 В
|
Зажигание включено (IG)
| 11-14 В
|
- Номинальное сопротивление:
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Режим
| Заданные условия
|
E76-5 (GND) - масса
| BR - масса
| Масса
| Всегда
| Менее 1 Ом
|
E76-9 (SIND) - масса
| O - масса
| Сигнал контрольной лампы ремня безопасности переднего пассажира
| Сиденье пассажира занято, ремень безопасности пристегнут
| Менее 1 Ом
|
Сиденье пассажира занято, ремень безопасности не пристегнут
| 10 кОм или более
|

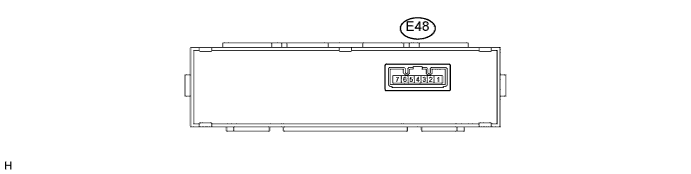

| СИГНАЛЬНАЯ ЛАМПА В СБОРЕ (для моделей с кузовом типа "седан" и кузовом типа "хэтчбэк" и кондиционером с ручным управлением) |
- Номинальное напряжение:
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Режим
| Заданные условия
|
E48-4 (B) - масса
| B - масса
| Источник питания
| Всегда
| 11-14 В
|
- Номинальное сопротивление:
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Режим
| Заданные условия
|
E48-2 (E) - масса
| W-B - масса
| Масса
| Всегда
| Менее 1 Ом
|
E48-3 (L) - масса
| O - масса
| Сигнал контрольной лампы ремня безопасности переднего пассажира
| Сиденье пассажира занято, ремень безопасности пристегнут
| Менее 1 Ом
|
Сиденье пассажира занято, ремень безопасности не пристегнут
| 10 кОм или более
|
