Электродвигатель Стеклоподъемника (Для Моделей С Кузовом Типа "Седан") -- Проверка |
| 1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (со стороны водителя) |
Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.
- ПРИМЕЧАНИЕ:
- Напряжение аккумуляторной батареи подается только на контакты 1, 2, 4, 7 и 10.
- OK:
Положение выключателя Условия измерений Заданные условия Работа в ручном режиме Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
Отрицательный вывод аккумуляторной батареи (-) → контакт 1 (GND), 7 (DWN1)Шестерня электродвигателя вращается по часовой стрелке Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
Отрицательный вывод аккумуляторной батареи (-) → контакт 1 (GND, 10 (UP1))Шестерня электродвигателя вращается против часовой стрелки Работа в автоматическом режиме Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND, 4 (AUTO), 7 (DWN1))Шестерня электродвигателя вращается по часовой стрелке Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND), 4 (AUTO), 10 (UP1))Шестерня электродвигателя вращается против часовой стрелки

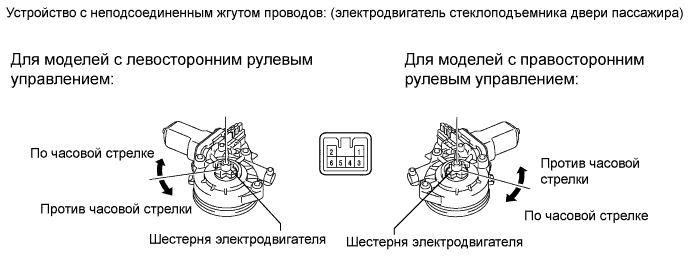

| 2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (со стороны переднего пассажира) |
Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.
- ПРИМЕЧАНИЕ:
- Напряжение аккумуляторной батареи подается только на контакты 1 и 2.
- OK:
Условия измерений Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 2
Отрицательный (-) вывод аккумуляторной батареи → контакт 1Шестерня электродвигателя вращается по часовой стрелке Положительный (+) вывод аккумуляторной батареи → контакт 1
Отрицательный (-) вывод аккумуляторной батареи → контакт 2Шестерня электродвигателя вращается против часовой стрелки

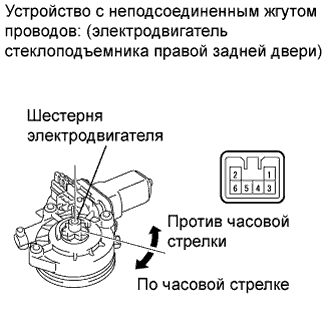

| 3. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.
- ПРИМЕЧАНИЕ:
- Напряжение аккумуляторной батареи подается только на контакты 1 и 2.
- OK:
Условия измерений Заданные условия Отрицательный (-) вывод аккумуляторной батареи → контакт 2
Положительный (+) вывод аккумуляторной батареи → контакт 1Шестерня электродвигателя вращается по часовой стрелке Отрицательный (-) вывод аккумуляторной батареи → контакт 1
Положительный (+) вывод аккумуляторной батареи → контакт 2Шестерня электродвигателя вращается против часовой стрелки
 |

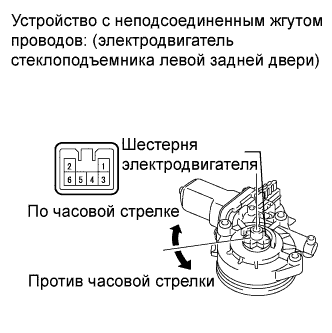

| 4. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.
- ПРИМЕЧАНИЕ:
- Напряжение аккумуляторной батареи подается только на контакты 1 и 2.
- OK:
Условия измерений Заданные условия Отрицательный (-) вывод аккумуляторной батареи → контакт 1
Положительный (+) вывод аккумуляторной батареи → контакт 2Шестерня электродвигателя вращается по часовой стрелке Отрицательный (-) вывод аккумуляторной батареи → контакт 2
Положительный (+) вывод аккумуляторной батареи → контакт 1Шестерня электродвигателя вращается против часовой стрелки
 |
