Система Оповещения О Ключе, Оставленном В Замке Зажигания Схема Системы. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

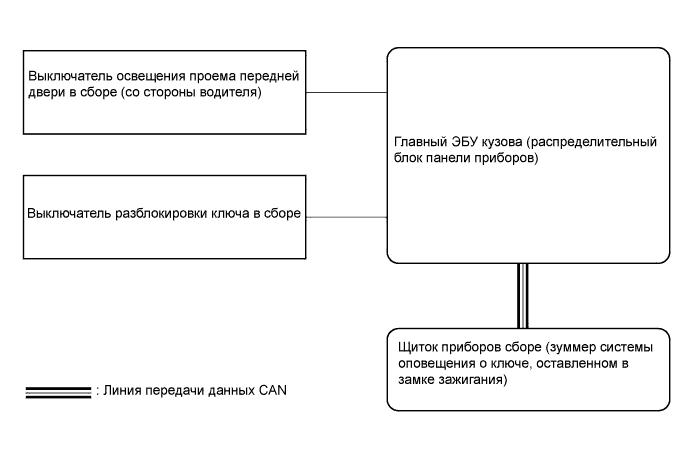

Система Оповещения О Ключе, Оставленном В Замке Зажигания -- Схема Системы



COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа


ЭБУ КУЗОВА
Передающий ЭБУ
Принимающий ЭБУ
Сигналы
Метод передачи данных
Главный ЭБУ кузова
(распределительный блок панели приборов)
Щиток приборов в сборе
Сигнал выключателя освещения проема двери водителя
CAN
Главный ЭБУ кузова
(распределительный блок панели приборов)
Щиток приборов в сборе
Сигнал выключателя разблокировки ключа
CAN
