Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ветровое Стекло Оконные Стекла. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ УГЛОВУЮ ЧАСТЬ ОБИВКИ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 5-дверных моделей)

  2. СНИМИТЕ УГЛОВУЮ ЧАСТЬ ОБИВКИ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 3-дверных моделей)

  3. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 5-дверных моделей)

  4. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 3-дверных моделей)

  5. СНИМИТЕ НЕПОДВИЖНОЕ БОКОВОЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  6. ОЧИСТИТЕ ПОВЕРХНОСТЬ КУЗОВА АВТОМОБИЛЯ

Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. СНИМИТЕ УГЛОВУЮ ЧАСТЬ ОБИВКИ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в местах, показанных на рисунке.

  1. С помощью отвертки освободите 5 захватов и 2 направляющие <A>.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

  1. Освободите 2 направляющие <В> и снимите угловую часть обивки левой стойки ветрового стекла.



2. СНИМИТЕ УГЛОВУЮ ЧАСТЬ ОБИВКИ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в местах, показанных на рисунке.

  1. Используя отвертку, отцепите 5 захватов и 2 направляющих <A>.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать клейкой лентой.

  1. Отцепите 2 направляющих <B> и снимите угловую часть обивки левой стойки ветрового стекла.



3. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 5-дверных моделей)
Для моделей с подушкой безопасности занавесочного типа: (Нажмите здесь)
Для моделей без подушки безопасности занавесочного типа: (Нажмите здесь)


4. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА (для 3-дверных моделей)
С подушкой безопасности занавесочного типа: (Нажмите здесь)
Для моделей без подушки безопасности занавесочного типа: (Нажмите здесь)


5. СНИМИТЕ НЕПОДВИЖНОЕ БОКОВОЕ СТЕКЛО ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

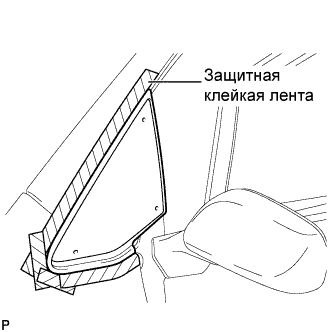

  1. Наложите защитную клейкую ленту на наружную поверхность кузова автомобиля во избежание появления на ней царапин.

    ПРИМЕЧАНИЕ:
    При отделении неопускного стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

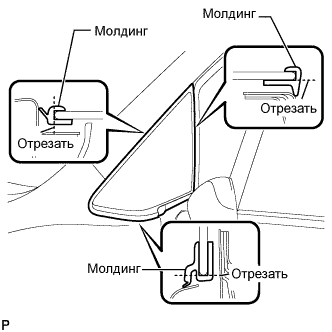

  1. Обрежьте молдинг ножом, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Работая ножом, соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Снимите оставшуюся часть молдинга.

    УКАЗАНИЕ:
    Сделайте разрез в молдинге. Затем вытяните и снимите его рукой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

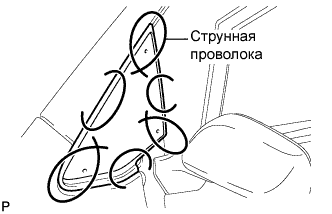

  1. Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона, как показано на рисунке.

  1. Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

    ПРИМЕЧАНИЕ:
    1. При отделении ветрового стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.
    2. Чтобы при снятии стекла не поцарапать панель приборов, вставьте между ней и струнной проволокой лист пластика.

  1. Срежьте герметик, протянув струнную проволоку вокруг стекла.

    ПРИМЕЧАНИЕ:
    При срезании герметика следует оставлять максимально возможное количество герметика на кузове автомобиля.

  1. Освободите распорную втулку.

  1. Используя вакуумные присоски, снимите стекло.



6. ОЧИСТИТЕ ПОВЕРХНОСТЬ КУЗОВА АВТОМОБИЛЯ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Неподвижное Переднее Боковое Стекло (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Очистите и подготовьте поверхность соприкосновения кузова.

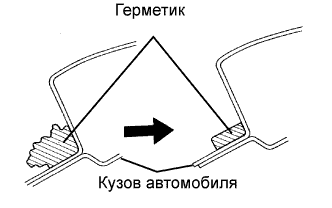

    1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.

      УКАЗАНИЕ:
      Следует оставлять максимально возможное количество герметика на кузове автомобиля.
      ПРИМЕЧАНИЕ:
      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Очистите поверхность контакта на кузове техническим бензином.

    УКАЗАНИЕ:
    Кузов автомобиля следует очистить, даже если удален весь герметик.
