Ветровое Стекло (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Снимите 2 крышки рычага стеклоочистителя ветрового стекла.

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.

Освободите 14 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.

Освободите 8 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Освободите 2 направляющие и снимите обивку левой стойки ветрового стекла.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Освободите 2 направляющие и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

С помощью съемника молдингов расцепите 4 фиксатора и 4 захвата.

Отсоедините разъем и снимите лампу индивидуального освещения в сборе.

С помощью съемника молдингов освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Освободите 2 фиксатора и снимите левый противосолнечный козырек.

Освободите 2 фиксатора с кузова автомобиля.

С помощью съемника фиксаторов освободите 4 захвата.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

1. Осторожно подденьте накладки верхнего поручня, как показано на рисунке, чтобы снять их.

2. Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.


Снимите 2 крышки верхнего поручня рукой.

Расцепите 2 фиксатора и снимите передний верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

С помощью отвертки освободите 4 захвата и снимите крышку лампы.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите захват и направляющую и снимите колпак лампы освещения салона.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

С помощью отвертки освободите 2 захвата <A>, как показано на рисунке.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 захвата <B>.

С помощью отвертки освободите 4 захвата и снимите лампы освещения салона № 1 в сборе.

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Снимите крышку датчика дождя.

Освободите стопор, потянув его вниз, и отсоедините датчик дождя, как показано на рисунке.

Отсоедините разъем и снимите датчик дождя.

Снимите ленту датчика дождя.

ПРИМЕЧАНИЕ:

Лента датчика дождя не подлежит повторному применению. Поэтому при загрязнении или повреждении ленты замените ее новой.

Сдвиньте внутреннее зеркало заднего вида в сборе в направлении, указанном на рисунке стрелкой, чтобы снять его.

Освободите 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида, как показано на рисунке.

Освободите 6 захватов и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Отсоедините разъем.

С помощью торцевого ключа "torx" (T20) выверните винт и снимите внутреннее зеркало заднего вида.

Сдвиньте внутреннее зеркало заднего вида в сборе в направлении, указанном на рисунке стрелкой, чтобы снять его.

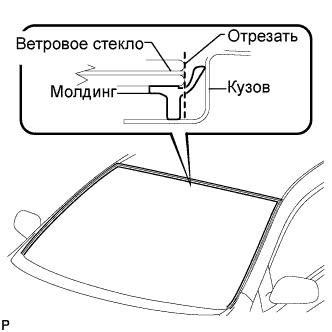

Обрежьте наружный верхний молдинг ветрового стекла ножом, как показано на рисунке.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите остаток наружного молдинга ветрового стекла.

УКАЗАНИЕ:

Сделайте разрез в наружном молдинге ветрового стекла. Затем вытяните и снимите его рукой.

Отсоедините фиксаторы ветрового стекла.

ПРИМЕЧАНИЕ:

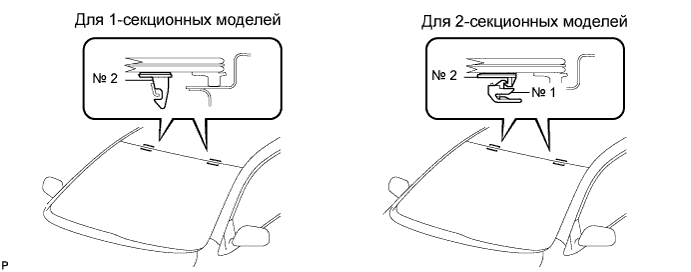

1. На ветровом стекле установлены фиксатор № 1 и № 2, как показано на рисунке. При срезании герметика соблюдайте осторожность, чтобы не повредить ветровое стекло.

2. Во избежание падения стекла при выполнении данной процедуры удерживайте ветровое стекло с помощью вакуумных присосок.


УКАЗАНИЕ:

В зависимости от модели автомобиля применяются 1- или 2-секционные фиксаторы.

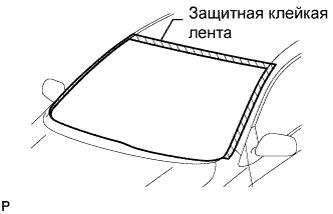

Наклейте защитную клейкую ленту на кузов по контуру установки ветрового стекла.

ПРИМЕЧАНИЕ:

Наложите защитную клейкую ленту на установочную поверхность во избежание появления на ней царапин.

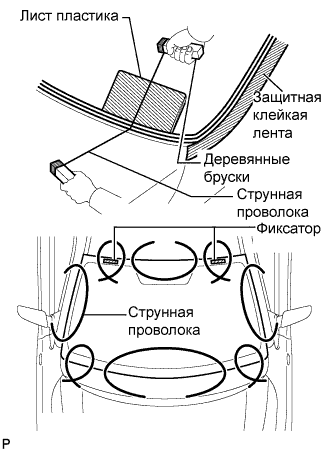

Пропустите струнную проволоку между кузовом автомобиля и ветровым стеклом из салона.

Привяжите оба конца проволоки к деревянным брускам или аналогичным предметам.

Срежьте герметик, протянув струнную проволоку вокруг ветрового стекла.

ПРИМЕЧАНИЕ:

1. При отделении ветрового стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.

2. Чтобы при снятии стекла не поцарапать панель приборов, вставьте между ней и струнной проволокой лист пластика.

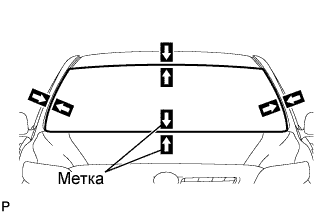

Нанесите метки на ветровое стекло и кузов автомобиля в местах, показанных на рисунке.

УКАЗАНИЕ:

Если ветровое стекло не предполагается использовать снова, наносить метки не требуется.

Снимите ветровое стекло с помощью вакуумной присоски.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не уронить ветровое стекло.

2. При снятии ветрового стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.


С помощью скребка удалите клейкий уплотнитель с ветрового стекла.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

2. Клейкий уплотнитель не подлежит повторному применению.


С помощью скребка удалите фиксаторы ветрового стекла № 2.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить ветровое стекло.

2. Обязательно замените фиксаторы ветрового стекла № 2 новыми.


Снимите 2 фиксатора ветрового стекла № 1.

ПРИМЕЧАНИЕ:

Обязательно замените фиксаторы ветрового стекла № 1 новыми.

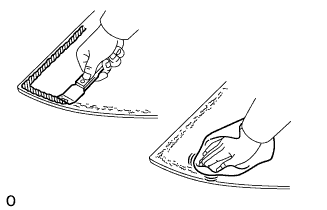

С помощью скребка удалите поврежденные фиксаторы стекла, уплотнитель, а также герметик, прилипший к стеклу.

Очистите наружную кромку стекла растворителем, не содержащим смолистых веществ.

ПРИМЕЧАНИЕ:

Не прикасайтесь к поверхности стекла после его очистки.

Даже при использовании нового стекла его следует очистить растворителем, не содержащим смолистых веществ.

Очистите и подготовьте поверхность соприкосновения кузова.

1. С помощью ножа срежьте все неровные участки герметика с поверхности контакта на кузове автомобиля, как показано на рисунке.


   УКАЗАНИЕ:

   Следует оставлять максимально возможное количество герметика на кузове автомобиля.

   ПРИМЕЧАНИЕ:

   Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Очистите поверхность контакта на кузове техническим бензином.

УКАЗАНИЕ:

Кузов автомобиля следует очистить, даже если удален весь герметик.
