Ветровое Стекло (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность фиксаторов ветрового стекла № 2.

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, которые не предназначены для этого, удалите грунтовку до ее высыхания с помощью чистой ткани.

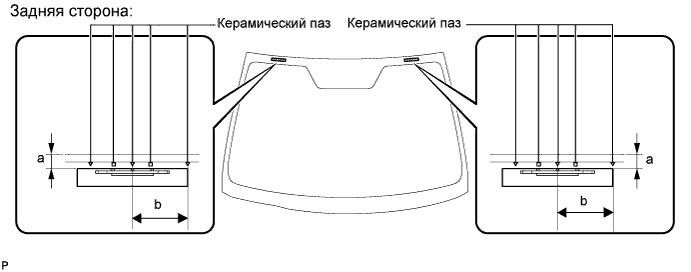

Установите 2 новых фиксатора ветрового стекла № 2 на ветровое стекло, как показано на рисунке.

УКАЗАНИЕ:

Поставляются только 2-секционные фиксаторы ветрового стекла № 2. Используйте 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

Номинальные размеры:

Участок	Размер
a	13,6 мм (0,535 дюйма)
b	40,0 мм (1,575 дюйма)

Установите 2 новых фиксатора № 1 на кузов автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поставляются только 2-секционные фиксаторы ветрового стекла № 1. Используйте 2-секционные фиксаторы, даже если ранее использовались 1-секционные.

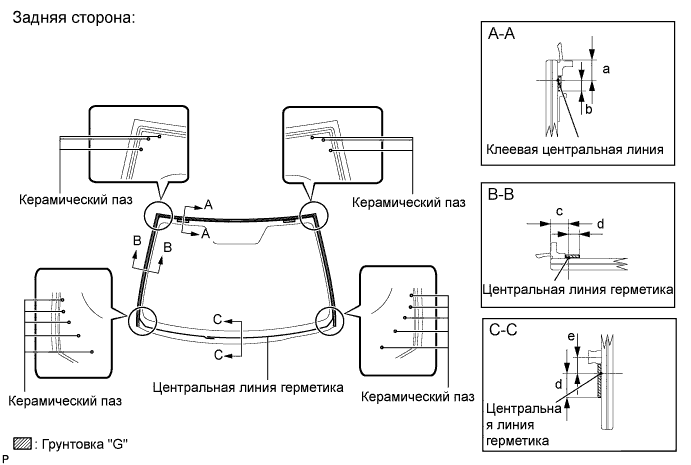

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность наружного молдинга ветрового стекла.

Номинальные размеры:

Участок	Размер
a	9,0 мм (0,354 дюйма)
b	4,6 мм (0,181 дюйма)
c	9,0 мм (0,354 дюйма)
d	7,0 мм (0,276 дюйма)
e	6,5 мм (0,256 дюйма)

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


УКАЗАНИЕ:

При случайном попадании грунтовки на поверхности, не требующие такой обработки, удалите грунтовку чистой ветошью, смоченной растворителем, не содержащим смолистых веществ.

С помощью кисти или губки нанесите грунтовку "G" на контактную поверхность клейкого уплотнителя ветрового стекла.

ПРИМЕЧАНИЕ:

1. Не наносите слишком много грунтовки.

2. Просушите грунтовочное покрытие в течение не менее 3 минут.

3. Не оставляйте открытой тару с грунтовкой "G", если ее планируется использовать в дальнейшем.


Установите новый клейкий уплотнитель на ветровое стекло, как показано на рисунке.

ПРИМЕЧАНИЕ:

Установите новый клейкий уплотнитель вдоль базовой линии для уплотнителя.

Установите ветровое стекло.

1. С помощью вакуумных присосок поместите ветровое стекло в необходимое положение.


2. Убедитесь, что все поверхности соприкосновения с краем стекла совершенно ровные.


3. Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.


   УКАЗАНИЕ:

   1. Метки необходимо наносить только в случае установки нового стекла. Если стекло используется повторно, метки уже должны быть нанесены.

   2. В случае повторного использования ветрового стекла проверьте и скорректируйте положения меток.


   ПРИМЕЧАНИЕ:

   Убедитесь, что фиксаторы правильно присоединены к кузову.

4. Используя вакуумные присоски, снимите стекло.

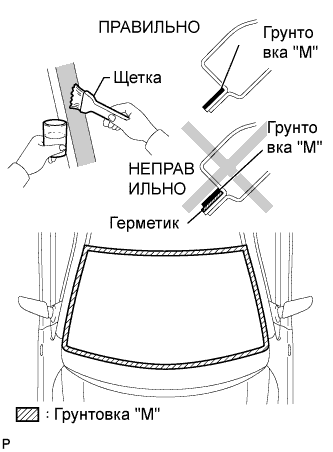

С помощью кисти нанесите грунтовку "M" на открытые поверхности кузова автомобиля.

ПРИМЕЧАНИЕ:

1. Просушите грунтовочное покрытие в течение не менее 3 минут.

2. Не следует наносить грунтовку на герметик.

3. Остатки грунтовки необходимо выбросить.

4. Не наносите слишком много грунтовки.


Нанесите герметик на стекло.

Фиксатор:

Фирменный герметик для ветровых стекол компании Тойота или аналогичный

1. Срежьте кончик наконечника баллона, как показано на рисунке.


   УКАЗАНИЕ:

   После этого весь герметик следует использовать в течение времени, указанного в таблице ниже.

   Время использования:

   Температура	Время использования
   35°C (95°F)	15 мин
   20°C (68°F)	1 час 40 минут
   5°C (41°F)	8 часов

2. Вставьте баллон в пистолет для нанесения герметизирующего состава.

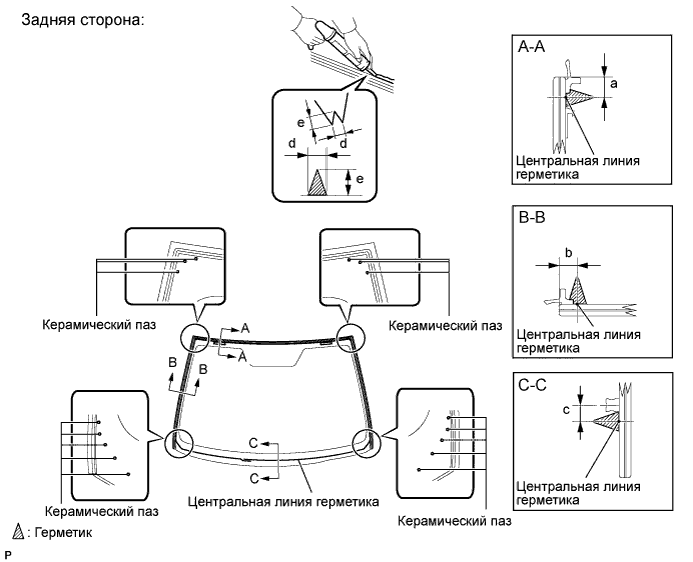

3. Нанесите герметик на ветровое стекло, как показано на рисунке.








   Номинальные размеры:

   Участок	Размер
   a	9,0 мм (0,354 дюйма)
   b	9,0 мм (0,354 дюйма)
   c	6,5 мм (0,256 дюйма)
   d	8,0 мм (0,315 дюйма)
   e	12,0 мм (0,472 дюйма)

   УКАЗАНИЕ:

   Нанесите герметик на керамические пазы.

Установите ветровое стекло.

1. С помощью вакуумных присосок расположите ветровое стекло так, чтобы метки были совмещены. Аккуратно надавите на него по краям.


2. Аккуратно надавите на наружную часть стекла, чтобы гарантировать его надежную фиксацию на кузове.


   ПРИМЕЧАНИЕ:

   1. Убедитесь, что фиксаторы ветрового стекла правильно присоединены к кузову.

   2. Проверьте зазор между кузовом и ветровым стеклом.


   УКАЗАНИЕ:

   Нажмите на стекло с усилием не менее 98 Н (10 кгс, 22 фунт-силы).





3. При необходимости с помощью скребка можно подправить уровень или положение свеженанесенного герметика.


   ПРИМЕЧАНИЕ:

   Нанесите герметик на края ветрового стекла.

4. Закрепите ветровое стекло с помощью защитной клейкой ленты, пока герметик не затвердеет.


   ПРИМЕЧАНИЕ:

   Не приводите автомобиль в движение в течение времени, указанного в таблице ниже.

   Минимальное время:

   Температура	Время использования
   35°C (95°F)	1 час 30 минут
   5°C (41°F)	24 часа
   20°C (68°F)	5 часов

После затвердевания герметика полейте автомобиль водой. Убедитесь, что вода не проникает в салон.

Если вода проникает в салон, дождитесь полного высыхания воды и нанесите дополнительный слой герметика.

Удалите защитную ленту.

Сдвиньте внутреннее зеркало заднего вида в сборе в направлении, указанном на рисунке стрелкой, чтобы установить его.

С помощью торцевого ключа "torx" (T20) закрепите внутреннее зеркало заднего вида винтом.

Момент затяжки:

1,5 Н*м{15 кгс*см, 13 фунт-сила-дюймов}

Подсоедините разъем.

Введите в зацепление 6 захватов и временно установите крышку держателя стойки внутреннего зеркала заднего вида.

Чтобы установить крышку держателя стойки внутреннего зеркала заднего вида, надвиньте ее и введите в зацепление 2 захвата, как показано на рисунке.

Сдвиньте внутреннее зеркало заднего вида в сборе в направлении, указанном на рисунке стрелкой, чтобы установить его.

Снимите прокладку (желтая сторона) с новой ленты датчика дождя, наложите ленту на участок, указанный на рисунке (чувствительная область датчика дождя) и выдавите пальцами пузырьки воздуха.

Снимите прокладку (белая сторона) с ленты датчика дождя.

ПРИМЕЧАНИЕ:

1. Лента датчика дождя не подлежит повторному применению. Поэтому при загрязнении или повреждении ленты замените ее новой.

2. Убедитесь, что на ветровом стекле не осталось старой ленты датчика дождя. Если на ветровом стекле осталась лента, удалите ее перед установкой датчика дождя.

3. Не прикасайтесь пальцами к поверхности ленты датчика и стекла.

4. С помощью ткани очистите стекло от грязи.


   Участок	Измерение
   А	7,3 мм (0,287 дюйма)
   B	13,5 мм (0,531 дюйма)

Подсоедините разъем.

Осторожно прикрепите датчик дождя к поверхности стекла, не допуская образования под ним пузырьков воздуха.

Вставьте фиксатор.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь пальцами к поверхности ленты датчика и стекла.

2. С помощью ткани очистите стекло от грязи.

3. После установки датчика убедитесь в отсутствии пузырьков воздуха между ветровым стеклом и лентой датчика дождя.


Установите крышку датчика дождя.

Введите в зацепление 2 захвата.

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите колпак лампы освещения салона и закрепите его захватом и направляющей.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Введите в зацепление 4 захвата и установите крышку лампы.

Установите основание переключателя освещения в салоне в лампу освещения салона № 1 и закрепите его 4 захватами.

Установите лампу освещения салона № 1 и закрепите ее 4 захватами.

Смонтируйте передний верхний поручень в сборе, как показано на рисунке.

Установите передний верхний поручень в сборе.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Вставьте 2 в левый противосолнечный козырек.

Установите левый противосолнечный козырек и закрепите его 2 фиксаторами.

Введите в зацепление 4 захвата и установите крышку кронштейна противосолнечного козырька.

Подсоедините разъем.

Установите лампу индивидуального освещения и закрепите ее 4 захватами и 4 фиксаторами.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Введите в зацепление фиксатор и 8 захватов и установите левую вентиляционную решетку в верхней части кожуха.

Введите в зацепление фиксатор и 14 захватов и установите правую вентиляционную решетку в верхней части кожуха.

Освободите 7 фиксаторов и отсоедините верхнее уплотнение между капотом и кожухом.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.

Очистите зубчатую часть рычага стеклоочистителя.

При повторной установке:

1. Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.


Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.

Момент затяжки:

26 Н*м{265 кгс*см, 19 фунт-сила-футов}

УКАЗАНИЕ:

Удерживайте шарнир рычага рукой, чтобы затянуть гайку.

Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.

Установите 2 крышки.
