Система Освещения Цепь Подсветки Панели Приборов. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (PANEL)

ПРОВЕРЬТЕ РЕЛЕ ПОДСВЕТКИ ПАНЕЛИ ПРИБОРОВ (PANEL)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – РЕЛЕ ПОДСВЕТКИ ПАНЕЛИ ПРИБОРОВ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ПОДСВЕТКИ ПАНЕЛИ ПРИБОРОВ – ГЛАВНЫЙ ЭБУ КУЗОВА)

ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

ОПИСАНИЕ

1. Когда функция автоматического или ручного управления освещением включает задние фонари, также включается подсветка панели приборов.

2. Когда функция управления подфарниками, включаемыми при движении в светлое время суток, включает задние фонари, подсветка панели приборов не включается.

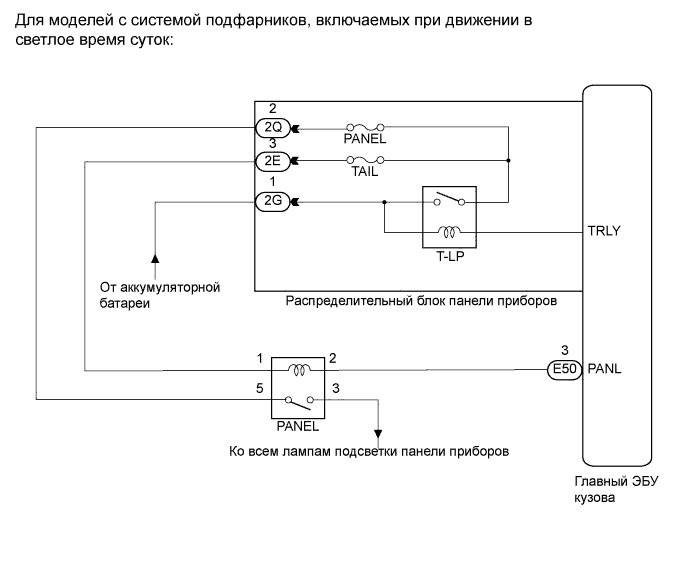

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранитель PANEL из распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Предохранитель PANEL	Всегда	Менее 1 Ом

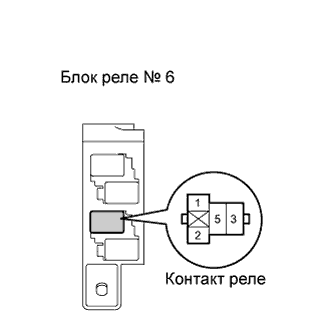

1. Извлеките реле подсветки панели приборов из блока реле № 6.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   3 - 5	Напряжение не подается между контактами 1 и 2	10 кОм или более
   3 - 5	Подайте напряжение аккумуляторной батареи между контактами 1 и 2	Менее 1 Ом

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт 1 реле - масса	Переключатель освещения: OFF (ВЫКЛ) → TAIL	Менее 1 В → 11–14 В
   Контакт 5 реле - масса	Переключатель освещения: OFF (ВЫКЛ) → TAIL	Менее 1 В → 11–14 В

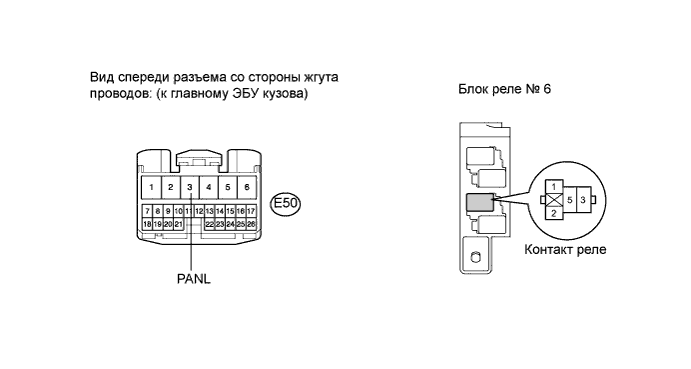

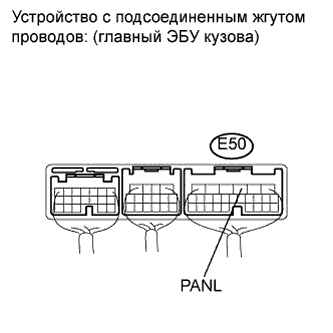

1. Отсоедините разъем E50 главного ЭБУ кузова.







2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт 2 реле подсветки панели приборов - E50-3 (PANL)	Всегда	Менее 1 Ом
   E50-3 (PANL) - масса	Всегда	10 кОм или более

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E50-3 (PANL) - масса	Переключатель освещения в положении TAIL	Менее 1 В
   	Переключатель освещения в положении AUTO, и задние фонари включены	Менее 1 В
   	Задние фонари включены системой подфарников, включаемых при движении в светлое время суток	11-14 В
