Система Управления Замками Дверей (Для Моделей С Кузовом Типа Хэтчбэк) Проверка Работы Системы. Corolla ZZE150

Проверьте основные функции.

1. Убедитесь, что все дверные замки отпираются при установке выключателя блокировки двери (вручную) в положение LOCK (ЗАБЛОКИР) и запираются при установке в положение UNLOCK (РАЗБЛОКИР).


2. Убедитесь, что все дверные замки запираются после поворота замка двери со стороны водителя с помощью механического ключа в положение LOCK (ЗАБЛОКИР).


Проверьте функцию предотвращения блокировки электронного ключа (для моделей с системой посадки и запуска).

ПРИМЕЧАНИЕ:

Чтобы не запереть электронный ключ в салоне, выполняйте следующую проверку при опущенном стекле двери со стороны водителя.

1. Оставьте электронный ключ в салоне.


2. Открыв дверь со стороны водителя, переведите кнопку блокировки или выключатель блокировки двери водителя в положение LOCK (ЗАБЛОКИР), затем закройте дверь со стороны водителя. Убедитесь, что все двери разблокированы.


Проверьте функцию предотвращения блокировки ключа (для моделей без системы посадки и запуска).

ПРИМЕЧАНИЕ:

Чтобы действительно не запереть ключ в салоне, выполняйте проверку при опущенном стекле двери со стороны водителя.

1. Вставьте ключ в замок зажигания.


2. Откройте дверь со стороны водителя и убедитесь, что все двери разблокируются сразу после установки кнопки блокировки двери водителя в положение LOCK (ЗАБЛОКИР).


3. Откройте дверь со стороны водителя и убедитесь, что все двери разблокировались сразу после установки выключателя блокировки двери (в ручном режиме) в положение LOCK (ЗАБЛОКИР).


4. Открыв дверь со стороны водителя, переведите кнопку запирания двери водителя в положение LOCK (ЗАБЛОКИР), затем закройте дверь со стороны водителя. Убедитесь, что все двери разблокированы.


Проверьте функцию безопасности.

УКАЗАНИЕ:

^*1: Для моделей с системой посадки и запуска

1. Закройте все двери и оставьте опущенным стекло двери со стороны водителя так, чтобы можно было пользоваться выключателем блокировки двери, находясь снаружи автомобиля.


2. Извлеките электронный ключ ^*1 или механический ключ (передатчик), откройте дверь водителя, а затем закройте и заблокируйте ее с помощью электронного ключа ^*1 или механического ключа (передатчика). В этих условиях убедитесь, что после установки выключателя блокировки дверей (в ручном режиме) в положение UNLOCK (РАЗБЛОКИР) снаружи автомобиля ни одна дверь не разблокировалась.


3. Извлеките электронный ключ ^*1 или механический ключ, а затем закройте и заблокируйте дверь со стороны водителя с помощью механического ключа. В этих условиях убедитесь, что после установки выключателя блокировки дверей (в ручном режиме) в положение UNLOCK (РАЗБЛОКИР) снаружи автомобиля ни одна дверь не разблокировалась.


4. Извлеките электронный ключ ^*1 или механический ключ (передатчик), закройте дверь со стороны водителя и заблокируйте ее с помощью пульта дистанционного управления. В этих условиях убедитесь, что после установки выключателя блокировки дверей (в ручном режиме) в положение UNLOCK (РАЗБЛОКИР) снаружи автомобиля ни одна дверь не разблокировалась.


   УКАЗАНИЕ:

   Убедитесь, что в следующих случаях функция безопасности отключается.

   1. Зажигание включается (IG)

   2. Дверь со стороны водителя разблокирована с помощью механического (передатчика) или электронного ключа.

   3. Выключатель системы блокировки дверей (в ручном режиме) установлен в положение UNLOCK (РАЗБЛОКИР) после того, как кнопка блокировки двери была вручную установлена в положение UNLOCK (РАЗБЛОКИР).


Проверьте работу освещения.

1. Установите выключатель освещения в салоне в положение DOOR.


2. Когда все двери заблокированы, убедитесь, что дверь водителя разблокируется при повороте с помощью ключа цилиндра замка двери водителя в положение UNLOCK (РАЗБЛОКИР). Одновременно с этим загорается освещение салона.


3. Убедитесь, что, если в течение 15 секунд не будет открыта ни одна из дверей, освещение салона погаснет.


Проверьте функцию автоматической блокировки (для моделей с системой посадки и запуска).

1. Заблокируйте все двери.


2. Разблокируйте дверь водителя с помощью электронного ключа.


3. Оставьте все двери закрытыми на 30 секунд, не прикасаясь к кнопке электронного ключа и выключателю разблокировки системы посадки. Убедитесь, что по истечении этого времени все двери автоматически заблокировались.


Убедитесь, что система двойной блокировки включена.

1. Откройте все окна.


2. Выключите зажигание и извлеките ключ.


3. Откройте и закройте дверь со стороны водителя и убедитесь, что все двери салона и дверь багажного отделения надежно закрыты.


4. Дважды нажмите кнопку LOCK (ЗАБЛОКИР) на передатчике дистанционного управления или электронном ключе с интервалом не более 5 секунд и убедитесь, что контрольные лампы аварийной сигнализации мигнули один раз, подтверждая включение системы.


5. Попытайтесь отпереть все двери с помощью внутренних ручек; ни одна из дверей не должна разблокироваться.


   ПРИМЕЧАНИЕ:

   1. Систему двойной блокировки можно включить только с передатчика дистанционного управления.

   2. Система двойной блокировки не устанавливается в двери багажного отделения.


Проверьте, выключена ли система двойной блокировки.

1. Нажмите кнопку UNLOCK (РАЗБЛОКИР) на передатчике дистанционного управления, когда система двойной блокировки включена.


2. Убедитесь, что все двери открываются с помощью как внутренних, так и наружных ручек автомобиля.


   ПРИМЕЧАНИЕ:

   Если разрядилась батарея передатчика дистанционного управления, ключом можно открыть только дверь со стороны водителя. Однако, противоугонная система остается включенной. Поэтому будьте осторожны, так как при открывании двери без помощи передатчика сработает противоугонная сигнализация.

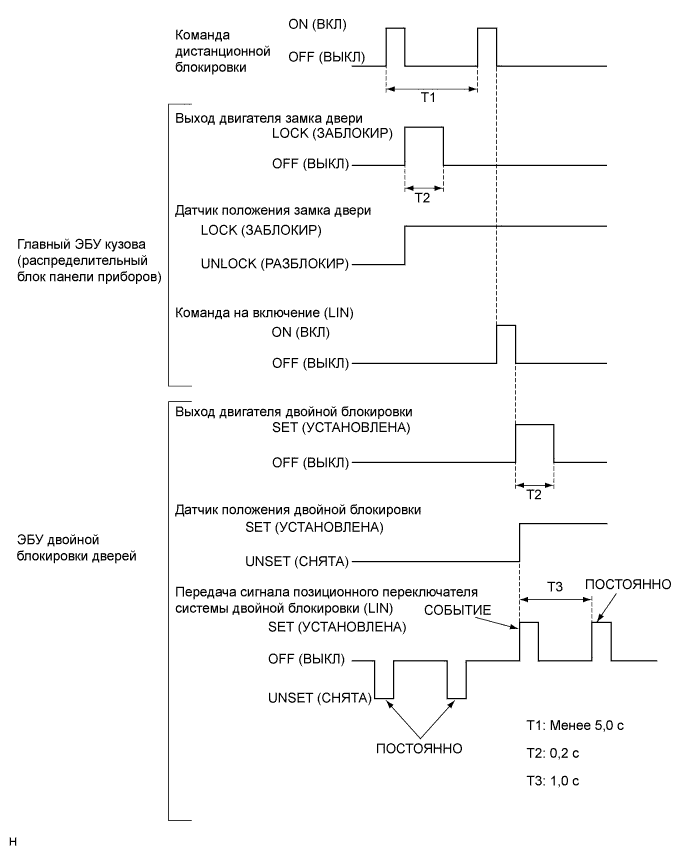

Временная диаграмма включения системы двойной блокировки

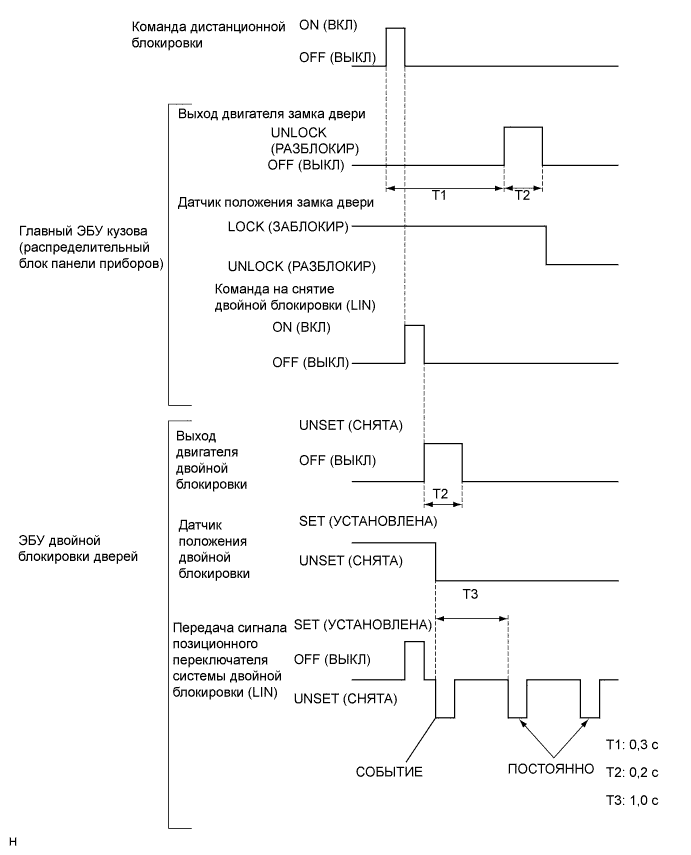

Временная диаграмма снятия системы двойной блокировки

ЭБУ системы двойной блокировки выключит эту систему (если она включена для какой-либо из дверей) при выполнении следующего условия. Если зажигание включено (IG), и система одной из дверей включена.
После выключения системы двери остаются заблокированными в обычном режиме.

Если любой из позиционных переключателей системы двойной блокировки не переключился в состояние UNSET (снятие блокировки) после выключения системы двойной блокировки, ЭБУ системы двойной блокировки попытается снова выключить эту систему через 1 секунду (функция повтора).

УКАЗАНИЕ:

1. Если позиционный переключатель системы двойной блокировки не переключился в состояние UNSET (снятие блокировки) после срабатывания функции повтора при включенном зажигании (IG), ЭБУ системы двойной блокировки больше не будет пытаться выключить систему.


Если ЭБУ системы двойной блокировки определит, что неисправность связана с шиной LIN, система перейдет в следующее состояние и будет оставаться в нем до тех пор, пока ЭБУ не определит, что система работает нормально.

УКАЗАНИЕ:

ЭБУ системы двойной блокировки дверей определит, что неисправность связана с шиной LIN, если ЭБУ системы двойной блокировки дверей не получит никаких сигналов по шине LIN в течение 10 с или более.

1. Система двойной блокировки не отвечает на запросы главного ЭБУ кузова (распределительный блок панели приборов) (система не включается и не выключается).


2. ЭБУ системы двойной блокировки не выключает систему двойной блокировки даже при выполнении условия, указанного в пункте [*1].


   1. Если ЭБУ системы двойной блокировки не получает данные частоты вращения коленчатого вала двигателя двигателя в течение 1,2 с. [*1]
