DTC B2763 Неисправность цепи +B датчика проникновения (короткое замыкание на GND)


ОПИСАНИЕ

  1. Этот DTC выводится при коротком замыкании в линии S+B, по которой на датчик подается питание.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2763
Короткое замыкание в линии S+B
  1. Датчик проникновения
  2. Жгут проводов и разъем
  3. ЭБУ противоугонной системы в сборе

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B2763 Неисправность Цепи +B Датчика Проникновения (Короткое Замыкание На Gnd)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ)

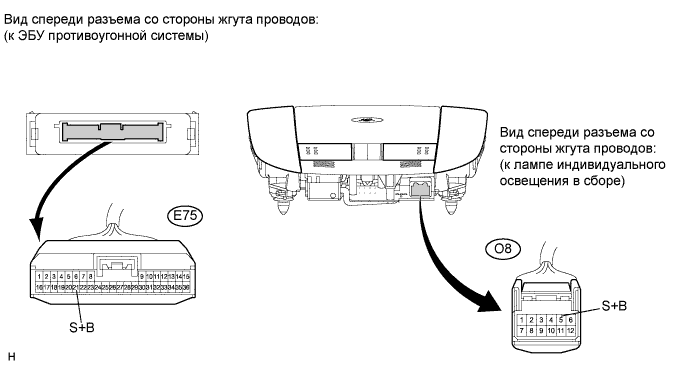

  1. Отсоедините разъем E75 ЭБУ и разъем O8 лампы индивидуального освещения.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B2763 Неисправность Цепи +B Датчика Проникновения (Короткое Замыкание На Gnd)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E75-21 (S+B) - O8-5 (S+B)
    		Всегда
    		Менее 1 Ом
    E75-21 (S+B) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ

  1. Вновь подсоедините разъем E75 ЭБУ.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O8-5 (S+B) - масса
    		Всегда
    		11-14 В

    Результат:

    Результат
    		Следующий шаг
    OK (для моделей с кузовом типа "хэтчбэк")
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
А

ЗАМЕНИТЕ ДАТЧИК ПРОНИКНОВЕНИЯ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
