DTC B2762 Неисправность сигнальной цепи датчика проникновения


ОПИСАНИЕ

  1. Датчик проникновения сразу после подачи на него питания (при включении противоугонной системы) выполняет самодиагностику.
    При обнаружении неисправности в линии IOUT - IOUT ЭБУ противоугонной системы выдает этот код DTC.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2762
Выходной сигнал с датчика проникновения о нормальной работе/неисправности, выданный им после самодиагностики, позволяет определить следующие неисправности:
  1. Обрыв в цепи IOUT - IOUT
  2. Прием сигналов, отличных от сигнала о нормальной работе/неисправности
  1. Датчик проникновения
  2. Жгут проводов и разъем
  3. ЭБУ противоугонной системы в сборе

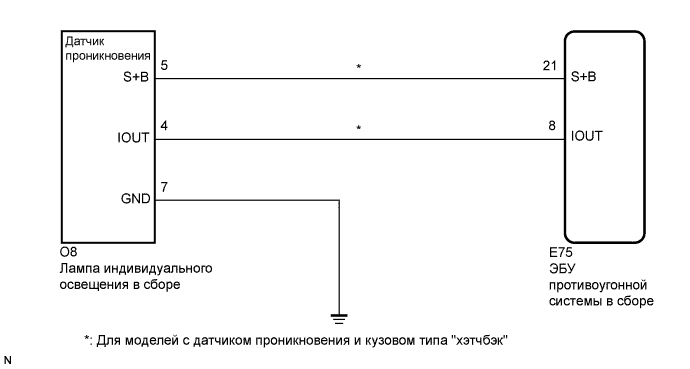

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B2762 Неисправность Сигнальной Цепи Датчика Проникновения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ – ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ)

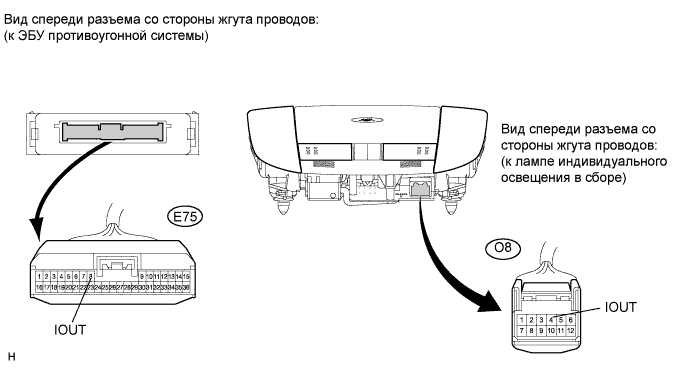

  1. Отсоедините разъем E75 ЭБУ и разъем O8 лампы индивидуального освещения.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система. Dtc B2762 Неисправность Сигнальной Цепи Датчика Проникновения

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E75-8 (IOUT) - O8-4 (IOUT)
    		Всегда
    		Менее 1 Ом
    E75-8 (IOUT) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА ПРОНИКНОВЕНИЯ

  1. Временно замените датчик проникновения новым или исправным.

  1. Проверьте, выведен ли DTC B2762.

    OK:
    DTC B2762 не выводится.

    Результат:

    Результат
    		Следующий шаг
    OK (для моделей с кузовом типа "хэтчбэк")
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "седан") (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
А

ЗАМЕНИТЕ ДАТЧИК ПРОНИКНОВЕНИЯ (для моделей с кузовом типа "хэтчбэк") (Нажмите здесь)
