СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ - Цепь питания переключателя электрического стеклоподъемника двери переднего пассажира |
ОПИСАНИЕ
По данной цепи подается питание к переключателю электрического стеклоподъемника (двери переднего пассажира).

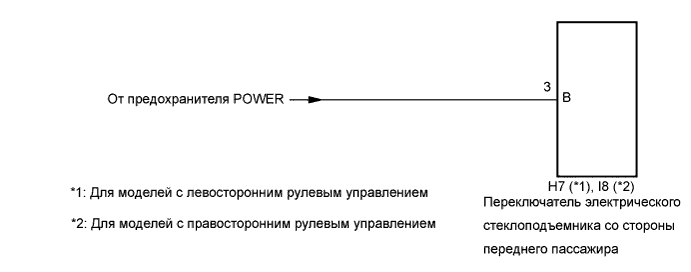

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |

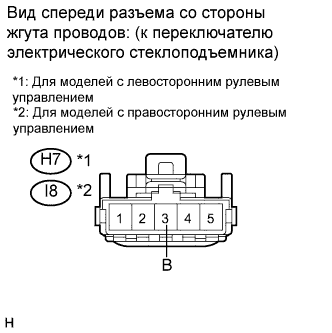

Отсоедините разъем H7 (для моделей с левосторонним рулевым управлением).
Отсоедините разъем I8 (для моделей с правосторонним рулевым управлением).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- Для моделей с левосторонним рулевым управлением:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
H7-3 (B) - масса
| Зажигание включено (IG)
| 11-14 В
|
- Для моделей с правосторонним рулевым управлением:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
I8-3 (B) - масса
| Зажигание включено (IG)
| 11-14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
