  1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН № 1 В СБОРЕ

Клапан Продувки Адсорбера -- Проверка



1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН № 1 В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 4Zz-Fe.Система Снижения Токсичности Отработавших Газов.Клапан Продувки Адсорбера Проверка

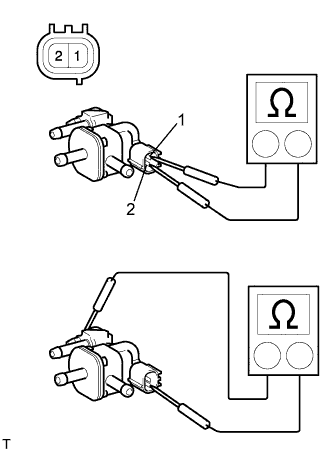

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    1 - 2
    		20°C (68°F)
    		23–10,2 Ом
    1 - масса
    		Всегда
    		10 МОм или более
    2 - масса
    		Всегда
    		10 МОм или более
    Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.


  1. Проверьте работу электровакуумного клапана продувки.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 4Zz-Fe.Система Снижения Токсичности Отработавших Газов.Клапан Продувки Адсорбера Проверка

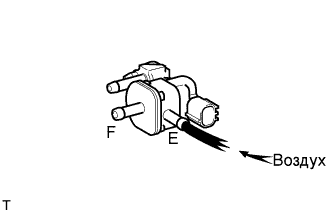

    1. Убедитесь, что воздух из патрубка Е не поступает в патрубок F.



      2. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Снижения Токсичности Отработавших Газов 4Zz-Fe.Система Снижения Токсичности Отработавших Газов.Клапан Продувки Адсорбера Проверка

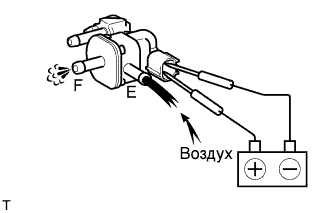

    2. Подайте напряжение аккумуляторной батареи на контакты.

    3. Убедитесь, что воздух из патрубка E поступает в патрубок F.
      Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.
