Датчик Положения Коленчатого Вала Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Управления Двигателем 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ФАРТУК ПЕРЕДНЕГО КРЫЛА С ПРАВОЙ СТОРОНЫ

  2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  3. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ

  4. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

Датчик Положения Коленчатого Вала -- Снятие



1. СНИМИТЕ ФАРТУК ПЕРЕДНЕГО КРЫЛА С ПРАВОЙ СТОРОНЫ


2. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Ослабьте натяжение поликлинового ремня, повернув натяжитель приводного ремня по часовой стрелке, и снимите поликлиновой ремень.

  1. Осторожно верните натяжитель в ненагруженное состояние.

    ПРИМЕЧАНИЕ:
    1. Для отвода натяжителя медленно вращайте его по часовой стрелке в течение не менее 3 секунд. Будьте осторожны, не прикладывайте усилие резко.
    2. Не прикладывайте дополнительных усилий после полного отвода натяжителя.


3. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ

  1. Отсоедините разъем.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

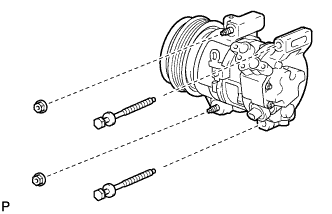

  1. Выверните 2 болта и отверните 2 гайки.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью торцевого ключа "TORX" (E8) выверните 2 шпильки и снимите компрессор со шкивом в сборе.

    УКАЗАНИЕ:
    Не отсоединяйте шланги, а просто подвесьте их.


4. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем датчика положения коленчатого вала.

  1. Снимите зажим разъема и зажим жгута проводов.

  1. Отсоедините жгут проводов от кронштейна зажима жгута проводов.

  1. Выверните болт и снимите датчик положения коленчатого вала.
