СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ - Цепь переключателя электрического стеклоподъемника задней двери |
ОПИСАНИЕ
Данная цепь обеспечивает питание для работы переключателя электрического стеклоподъемника задней двери.

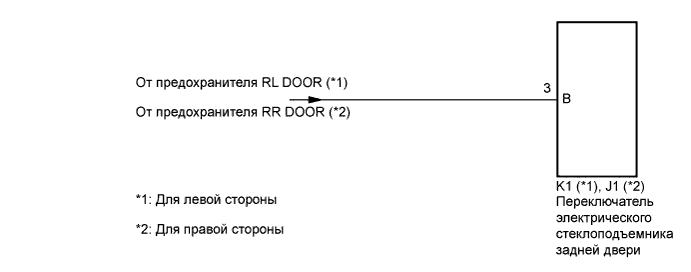

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА – АККУМУЛЯТОРНАЯ БАТАРЕЯ) |

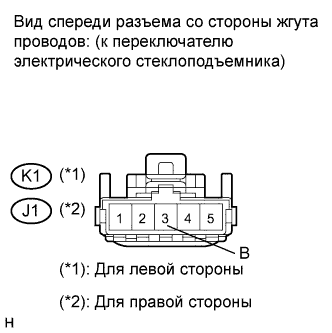

Отсоедините разъем K1 (*1) или J1 (*2).
- УКАЗАНИЕ:
- *1: Для левой стороны
- *2: Для правой стороны
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- Для левой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
K1-3 (B) - масса
| Зажигание включено (IG)
| 11-14 В
|
- Для правой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
J1-3 (B) - масса
| Зажигание включено (IG)
| 11–14 В
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
