Система Управления Электрическими Стеклоподъемниками -- Система Диагностики



ОПИСАНИЕ

  1. Данные системы управления электрическими стеклоподъемниками могут быть считаны с разъема шины данных 3 (DLC3) на автомобиле. Если предполагается, что система неисправна, проверьте с помощью портативного диагностического прибора наличие неисправностей и выполните необходимый ремонт.


ПРОВЕРЬТЕ DLC3

  1. Проверьте DLC3 (Нажмите здесь).


ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

  1. Измерьте напряжение аккумуляторной батареи.

    Номинальное напряжение:
    11-14 В
    Если напряжение ниже 11 В, прежде чем переходить к следующему шагу, зарядите или замените аккумуляторную батарею.

РЕЖИМ ДИАГНОСТИКИ
COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
УКАЗАНИЕ:
Если неисправен импульсный датчик, во время ручного управления переключателем электрического стеклоподъемника мигает индикатор переключателя.

  1. Включите зажигание (IG).

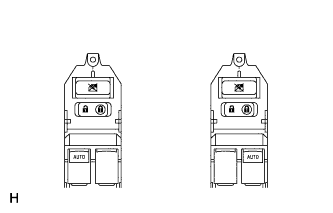

  2. Осуществите ручное управление главным выключателем электрических стеклоподъемников или переключателями электрических стеклоподъемников каждой двери.

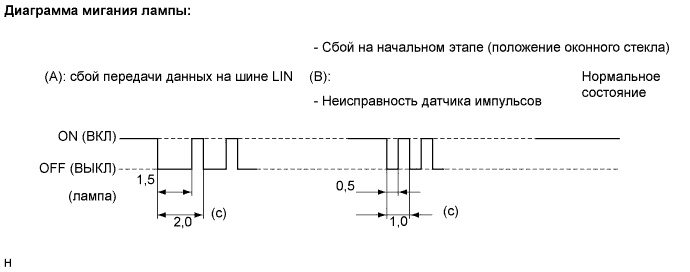

  3. Убедитесь, что лампа AUTO мигает в соответствии с диаграммой, представленной на рисунке.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Система Диагностики


    1. Если лампа мигает в соответствии с диаграммой (A), проверьте жгут проводов или ЭБУ системы управления электрическими стеклоподъемниками.

    2. Если лампа мигает в соответствии с диаграммой (В), проверьте электродвигатель стеклоподъемника или ЭБУ системы управления электрическими стеклоподъемниками.

    3. Если лампа мигает в соответствии с диаграммой нормальной работы, замените главный выключатель электрических стеклоподъемников.
