Система Измерительных Приборов И Индикаторов Неисправен Указатель Уровня Топлива. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ - ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ)

ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ

ПРОВЕРЬТЕ ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ

ОПИСАНИЕ

1. Центральный процессор щитка приборов использует датчик уровня топлива для определения уровня топлива в топливном баке. Сопротивление датчика уровня топлива изменяется приблизительно от 15 Ом, когда поплавок находится в верхнем положении, до 410 Ом, когда поплавок находится в нижнем положении. Щиток приборов подает питание через два резистора номиналом 820 Ом, соединенных параллельно в ЭБУ щитка приборов. Центральный процессор щитка приборов измеряет напряжение между двумя переменными резисторами в датчике уровня топлива и двумя резисторами, соединенными параллельно в щитке приборов. Измеренное таким образом напряжение изменяется в зависимости от положения датчика уровня топлива. Максимальное напряжение должно быть приблизительно в два раза меньше, чем напряжение аккумуляторной батареи.


УКАЗАНИЕ:

Контрольная лампа недостаточного уровня топлива загорается, когда уровень топлива ниже 9,2 (*1) / 8,3 (*2) л.

*1: Для моделей с двигателями 4ZZ-FE, 1ZR-FE, 2ZR-FE

*2: Для моделей с двигателями 1ND-TV, 1AD-FTV, 2AD-FHV

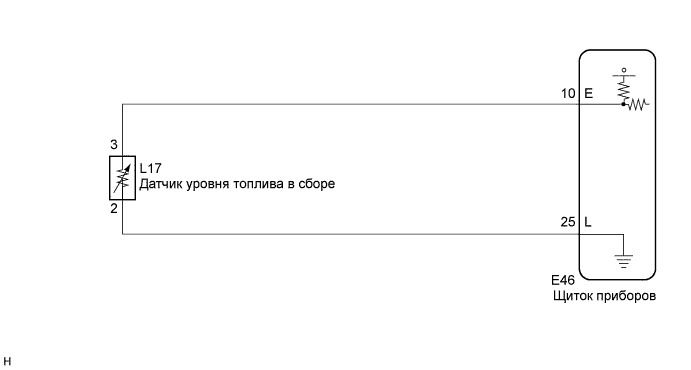

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

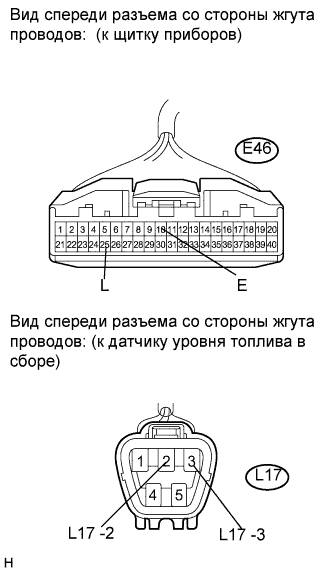

1. Отсоедините разъемы E46 и L17.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E46-10 (E) - L17-3	Всегда	Менее 1 Ом
   E46-25 (L) - L17-2	Всегда	Менее 1 Ом
   L17-2 - масса	Всегда	10 кОм или более
   E46-25 (L) - масса	Всегда	10 кОм или более

   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с двигателями 4ZZ-FE, 1ZR-FE, 2ZR-FE)	B
   OK (для моделей с двигателями 1ND-TV, 1AD-FTV, 2AD-FHV)	C

1. Отсоедините разъем датчика уровня топлива.


2. Снимите датчик уровня топлива в сборе.


3. Убедитесь, что поплавок плавно перемещается между положениями F и E.


4. Измерьте сопротивление между контактами 2 и 3 разъема в соответствии со значениями, указанными в таблице ниже.


   Номинальное сопротивление:

   Уровень поплавка	Сопротивление (Ом)
   F	13,5-16,5
   Между E и F	13,5-414,5 (постепенно изменяется)
   E	405,5-414,5

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с двигателем 4ZZ-FE)	B
   NG (для моделей с двигателем 1ZR-FE)	C
   NG (для моделей с двигателем 2ZR-FE)	D

1. Замените щиток приборов новым или исправным.


   УКАЗАНИЕ:

   Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк".

   Номинальный режим:

   Восстановилась нормальная работа указателя уровня топлива.


   Результат

   Результат	Следующий шаг
   OK	А
   NG (для моделей с двигателем 4ZZ-FE)	B
   NG (для моделей с двигателем 1ZR-FE)	C
   NG (для моделей с двигателем 2ZR-FE)	D

1. Отсоедините разъем датчика уровня топлива.


2. Снимите датчик уровня топлива в сборе.


3. Убедитесь, что поплавок плавно перемещается между отметками F и E.


4. Измерьте сопротивление между контактами 2 и 3 разъема в соответствии со значениями, указанными в таблице ниже.


   Номинальное сопротивление:

   Уровень поплавка	Сопротивление (Ом)
   F	13,5–16,5
   Между E и F	13,5–414,5 (постепенно изменяется)
   E	405,5–414,5

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с 1ND-TV)	B
   NG (для моделей с 1AD-FTV)	C
   NG (для моделей с 2AD-FHV)	D

1. Замените щиток приборов новым или исправным.


   УКАЗАНИЕ:

   Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк".

   Номинальное значение / Номинальный режим:

   Восстановилась нормальная работа указателя уровня топлива.


   Результат

   Результат	Следующий шаг
   OK	А
   NG (для моделей с 1ND-TV)	B
   NG (для моделей с 1AD-FTV)	C
   NG (для моделей с 2AD-FHV)	D
