СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ - Неисправен спидометр


ОПИСАНИЕ

ЭБУ системы противоскольжения посылает сигналы скорости автомобиля в центральный процессор щитка приборов по линиям передачи данных CAN (шина CAN № 1). Датчик скорости автомобиля измеряет напряжение, которое изменяется в зависимости от скорости автомобиля. ЭБУ системы противоскольжения подает питание на датчик скорости автомобиля и считывает сигналы скорости автомобиля в виде импульсов напряжения.
УКАЗАНИЕ:
На отображаемую скорость автомобиля влияют такие факторы, как размер, давление накачки и износ шин.
Скорость, отображаемая на спидометре, имеет допустимую погрешность. Ее можно определить с помощью стенда проверки спидометра (откалиброванного динамометрического стенда). Подробная информация о проверке и допустимой погрешности приведена в справочной таблице (Нажмите здесь).

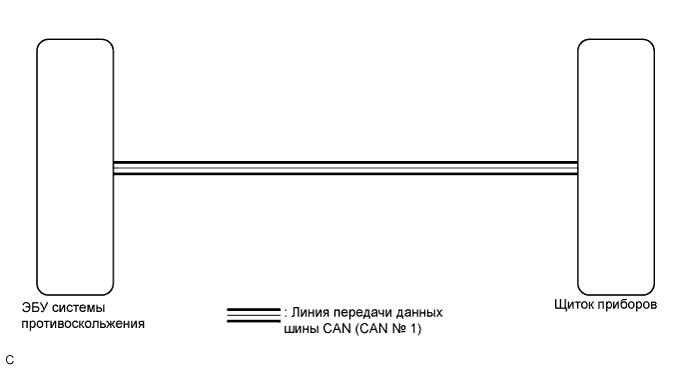

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Неисправен Спидометр


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Если во время испытаний скорость автомобиля выходит за допустимые рамки, выполните следующую процедуру (Нажмите здесь).
1.ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

  1. Проверьте, выводятся ли коды DTC мультиплексной шины CAN (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    Выводится DTC для шины CAN.
    		A (Нажмите здесь)
    Код DTC для шины CAN не выводится.
    Для моделей без VSC
    		B
    Код DTC для шины CAN не выводится.
    Для моделей с VSC
    		C


B
Перейдите к шагу 2

C
Перейдите к шагу 4
А

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (Нажмите здесь)

2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Diagnosis / OBD/MOBD / ABS/TRC/VSC / Data List.

  1. Проверьте значения в соответствии с таблицей ниже.

    ABS /TRC /VSC:
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    FR/FL/RR/RL Wheel Speed
    		Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 326 км/час (202 мили в час)
    		Значение почти совпадает с фактической скоростью (во время движения)
    		-
    Номинальное значение / Номинальный режим:
    Скорость автомобиля, отображенная на диагностическом приборе, почти совпадает с фактической скоростью автомобиля, измеренной с помощью тестера спидометра (откалиброванного динамометрического стенда).
    Результат
    Результат
    		Тип тормозной системы
    		Следующий шаг
    OK
    		ALL (ВСЕ)
    		А
    NG
    		Для моделей производства TMC с двигателями 1AD-FTV, 1ND-TV без VSC
    		B
    Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE без VSC
    		C
    Для моделей производства TMUK, TMMT без VSC
    		D


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)

C
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)

D
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)
А


3.ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ

  1. Замените щиток приборов новым или исправным.

    УКАЗАНИЕ:
    Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк".
    Номинальное значение / Номинальный режим:
    Восстанавливается нормальная работа спидометра.
    Результат
    Результат
    		Тип тормозной системы
    		Следующий шаг
    OK
    		ВСЕ
    		А
    NG
    		Для моделей производства TMC с двигателями 1AD-FTV, 1ND-TV без VSC
    		B
    Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE без VSC
    		C
    Для моделей производства TMUK, TMMT без VSC
    		D


B
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)

D
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
А

КОНЕЦ

4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Diagnosis / OBD/MOBD / ABS/TRC/VSC / Data List.

  1. Проверьте значения в соответствии с таблицей ниже.

    ABS/TRC/VSC:
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    FR/FL/RR/RL Wheel Speed
    		Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 326 км/час (202 мили в час)
    		Значение почти совпадает с фактической скоростью (во время движения)
    		-
    Номинальный режим:
    Скорость автомобиля, отображенная на диагностическом приборе, почти совпадает с фактической скоростью автомобиля, измеренной с помощью тестера спидометра (откалиброванного динамометрического стенда).
    Результат
    Результат
    		Тип тормозной системы
    		Следующий шаг
    OK
    		ВСЕ
    		А
    NG
    		Для моделей производства TMC с двигателями 1AD-FTV, 1ND-TV и с VSC
    		B
    Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE и с VSC
    		C
    Для моделей производства TMUK, TMMT с VSC
    		D


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)

C
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)

D
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ" (Нажмите здесь)
А


5.ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ

  1. Замените щиток приборов новым или исправным.

    УКАЗАНИЕ:
    Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для моделей с кузовом типа "хэтчбэк".
    Номинальный режим:
    Восстанавливается нормальная работа спидометра.
    Результат
    Результат
    		Тип тормозной системы
    		Следующий шаг
    OK
    		ВСЕ
    		А
    NG
    		Для моделей производства TMC с двигателями 1AD-FTV, 1ND-TV и с VSC
    		B
    Для моделей производства TMC с двигателем серии ZR, 4ZZ-FE и с VSC
    		C
    Для моделей производства TMUK, TMMT с VSC
    		D


B
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)

C
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)

D
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (Нажмите здесь)
А

КОНЕЦ
