СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ - Не работает весь щиток приборов |
ОПИСАНИЕ
Эта цепь представляет собой цепь питания щитка приборов. Данная цепь обеспечивает питание двух типов: один является источником питания постоянной мощности и, в основном, используется в качестве резервного источника питания, а другой является источником питания, в основном, используемым для передачи сигналов. Источник питания постоянной мощности в основном используется в качестве резервного источника питания центрального процессора щитка приборов, однако, он также применяется для обеспечения обмена данными. Если напряжение 12 В не подается на контакт IG+ при включенном зажигании (IG), индикатор не будет работать.

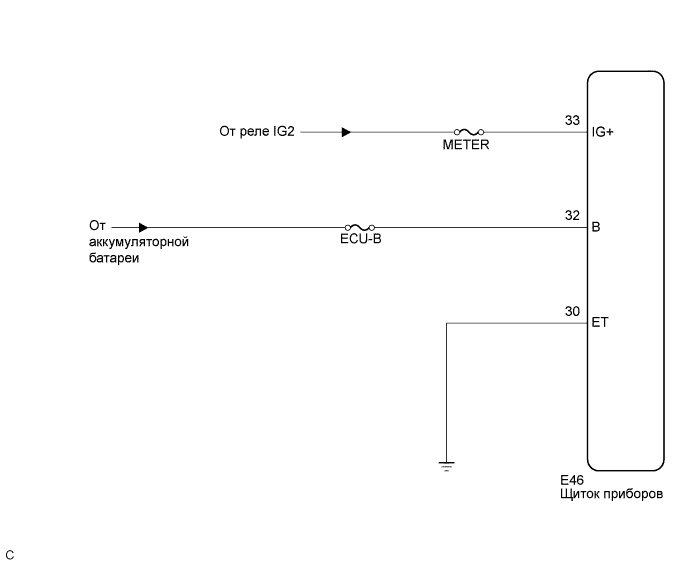

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ |
Отсоедините разъем E46.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E46-30 (ET) - масса
| Всегда
| Менее 1 Ом
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E46-32 (B) - масса
| Всегда
| 11-14 В
|
E46-33 (IG+) - масса
| Зажигание включено (IG)
| 11-14 В
|
- Результат:
Результат
| Следующий шаг
|
OK (для моделей с кузовом типа "седан")
| А
|
OK (для моделей с кузовом типа "хэтчбэк")
| B
|
NG
| C
|
| |
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
