Система Измерительных Приборов И Индикаторов -- Контакты Эбу |
| ЩИТОК ПРИБОРОВ В СБОРЕ |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Режим | Заданные условия |
| E46-1 (WRNP) - масса | O - масса | Сигнал контрольной лампы ремня безопасности переднего пассажира | Место переднего пассажира занято, зажигание включено (IG), контрольная лампа ремня безопасности переднего пассажира не горит. | 11-14 В |
| Место переднего пассажира занято, зажигание включено (IG), контрольная лампа ремня безопасности переднего пассажира мигает. | Менее 1 В → 11–14 В | |||
| E46-3 (-) - масса | W-B - масса | Сигнал контрольной лампы дальнего света фар | Всегда | Менее 1 Ом |
| E46-4 (+) - масса | R - масса | Сигнал контрольной лампы дальнего света фар | Выключатель дальнего света фар | Менее 1 В |
| Выключатель дальнего света фар | 11-14 В | |||
| E46-5 (B) - масса | L - масса | Сигнал контрольной лампы указателя поворота | При включенном зажигании (IG) контрольная лампа правого указателя поворота: OFF (ВЫКЛ) | Менее 1 В |
| При включенном зажигании (IG) контрольная лампа правого указателя поворота: OFF (ВЫКЛ) | 11-14 В | |||
| E46-6 (B) - масса | Y - масса | Сигнал контрольной лампы указателя поворота | При включенном зажигании (IG) контрольная лампа левого указателя поворота: OFF (ВЫКЛ) | Менее 1 В |
| При включенном зажигании (IG) контрольная лампа левого указателя поворота: OFF (ВЫКЛ) | 11-14 В | |||
| E46-8 (TX+) (*1) - масса | R - масса | Сигнал контрольной лампы MMT | Всегда | Менее 1,44 В |
| E46-9 (TX1+) - масса | G - масса | Масса (масса датчика температуры) | Всегда | Менее 1 Ом |
| E46-10 (E) - масса | BR - масса | Масса (Топливная система) | Всегда | Менее 1 Ом |
| E46-11 (BRQ+) (*1) - масса | G - масса | Сигнал контрольной лампы MMT | Зажигание включено (IG) | Формирование импульсов (см. осциллограмму 2) |
| E46-12 (PBKL) - масса | L - масса | Сигнал выключателя пряжки ремня безопасности переднего пассажира | Зажигание включено (IG), ремень безопасности переднего пассажира не пристегнут | Менее 1 В |
| Зажигание включено (IG), ремень безопасности переднего пассажира пристегнут | 11-14 В | |||
| E46-13 (TX-) - E46-14 (TX1-) | W - масса | Сигнал системы передачи данных CAN | - | - |
| E46-14 (TX1-) - E46-13 (TX-) | G - масса | Сигнал системы передачи данных CAN | - | - |
| E46-16 (FOG) (*2) - масса | G - масса | Сигнал контрольной лампы передних противотуманных фар | Переключатель передних противотуманных фар включен, контрольная лампа FRONT FOG горит | Менее 1 В |
| Переключатель передних противотуманных фар выключен, контрольная лампа FRONT FOG не горит | 11-14 В | |||
| E46-18 (S) (*3) - масса | L - масса | Сигнал контрольной лампы задних противотуманных фонарей | Переключатель задних противотуманных фонарей включен, контрольная лампа REAR FOG горит | Менее 1 В |
| Переключатель задних противотуманных фар выключен, контрольная лампа REAR FOG не горит | 11-14 В | |||
| E46-19 (LVWG) (*4) - масса | GR - масса | Сигнал контрольной лампы управления уровнем фар | Зажигание включено (IG), контрольная лампа LEVELING не горит | 11-14 В |
| Зажигание включено (IG), контрольная лампа LEVELING горит | Менее 1 В | |||
| E46-20 (EFI) - масса | P - масса | Сигнал контрольной лампы двигателя "Chk Eng" | Зажигание включено (IG), контрольная лампа CHECK ENGINE горит | Менее 3 В |
| Зажигание включено (IG), контрольная лампа CHECK ENGINE не горит | 11-14 В | |||
| E46-22 (OILW) (*5) - масса | G - масса | Сигнал контрольной лампы уровня моторного масла | Зажигание включено (IG), контрольная лампа ENGINE OIL LEVEL горит | Менее 3 В |
| Зажигание включено (IG), контрольная лампа CHECK ENGINE не горит | 11-14 В | |||
| E46-23 (TEMP) - масса | W - масса | Сигнал наружной температуры | Зажигание включено (IG), наружная температура 25°C | Приблиз. 1,3 В |
| E46-24 (ILL+) - масса | G - масса | Сигнал контрольной лампы включения задних фонарей | Переключатель света фар (TAIL), контрольная лампа TAIL горит | Менее 1 В |
| Переключатель света фар (TAIL), контрольная лампа TAIL не горит | 11-14 В | |||
| E46-25 (L) - масса | Y - масса | Сигнал топливной системы | При включенном зажигании (IG) уровень топлива находится на отметке FULL (Полный) | Менее 1 В |
| При включенном зажигании (IG) уровень топлива находится на отметке EMPTY (Пустой) | 3-7 В | |||
| E46-27 (CANH) - E46-28 (CANL) | G - масса | Сигнал системы передачи данных CAN | - | - |
| E46-28 (CANL) - E46-27 (CANH) | W - масса | Сигнал системы передачи данных CAN | - | - |
| E46-30 (ET) - масса | BR - масса | Масса (Сигнальная масса) | Всегда | Менее 1 Ом |
| E46-32 (B) - масса | W - масса | Аккумуляторная батарея | Всегда | 11-14 В |
| E46-33 (IG+) - масса | P - масса | Сигнал замка зажигания | Замок зажигания в положении OFF (ВЫКЛ) | Менее 1 В |
| Зажигание включено (IG) | 11-14 В | |||
| E46-35 (SI) - масса | V - масса | Сигнал скорости для других систем (входной) | Включите зажигание (IG) и медленно поверните колесо | Формирование импульсов (см. сигнал 1) |
| E46-36 (+S) - масса | V - масса | Сигнал скорости для других систем (выходной) | Медленное вращение колеса | Формирование импульсов (см. сигнал 1) |
| E46-37 (S) (*5) - масса | R - масса | Сигнал контрольной лампы отстойника топлива | Зажигание включено (IG), контрольная лампа SEDIMENT горит | 11-14 В |
| Зажигание включено (IG), контрольная лампа SEDIMENT не горит | Менее 1 В | |||
| E46-38 (S) - масса | Y - масса | Сигнал контрольной лампы давления моторного масла | Зажигание включено (IG), контрольная лампа давления моторного масла не горит | 11-14 В |
| Зажигание включено (IG), контрольная лампа давления моторного масла горит | Менее 1 В | |||
| E46-39 (CHG-) - масса | Y - масса | Сигнал контрольной лампы CHARGE | Зажигание включено (IG), контрольная лампа CHARGE не горит | 11-14 В |
| Зажигание включено (IG), контрольная лампа CHARGE горит | Менее 1 В | |||
| E46-40 (SW) - масса | Y - масса | Сигнал контрольной лампы уровня тормозной жидкости | Зажигание включено (IG), контрольная лампа BRAKE не горит | 11-14 В |
| Зажигание включено (IG), контрольная лампа BRAKE горит | Менее 1 В |
- УКАЗАНИЕ:
- *1: Для моделей с механической трансмиссией "multimode"
- *2: Для моделей передними противотуманными фарами
- *3: Для моделей с задними противотуманными фонарями
- *4: Для моделей с автоматическим управлением уровнем фар
- *5: Для моделей с 1AD-FTV, 1ND-TV, 2AD-FHV
- Сигнал скорости автомобиля, полученный и переданный по прямой линии связи, предназначен для работы других систем и не предназначен для работы щитка приборов.

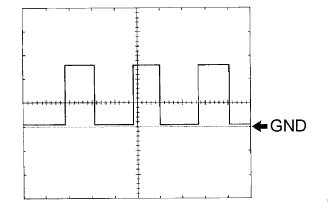

Осциллограмма 1 (для справки): при использовании осциллографа:
Параметр / Устройство Режим Настройки прибора 5 В/дел., 20 мс/дел. Состояние автомобиля Скорость автомобиля около 20 км/ч (12 миль в час) Осциллограмма 2 (для справки): при использовании осциллографа:

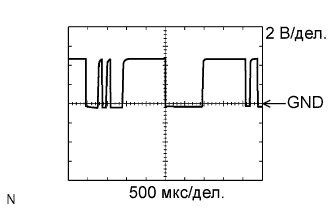

Сигнал связи с щитком приборовПараметр / Устройство Режим Настройки прибора 2 В/дел., 500 мкс/дел. Состояние автомобиля Зажигание включено (IG)
 |
 |

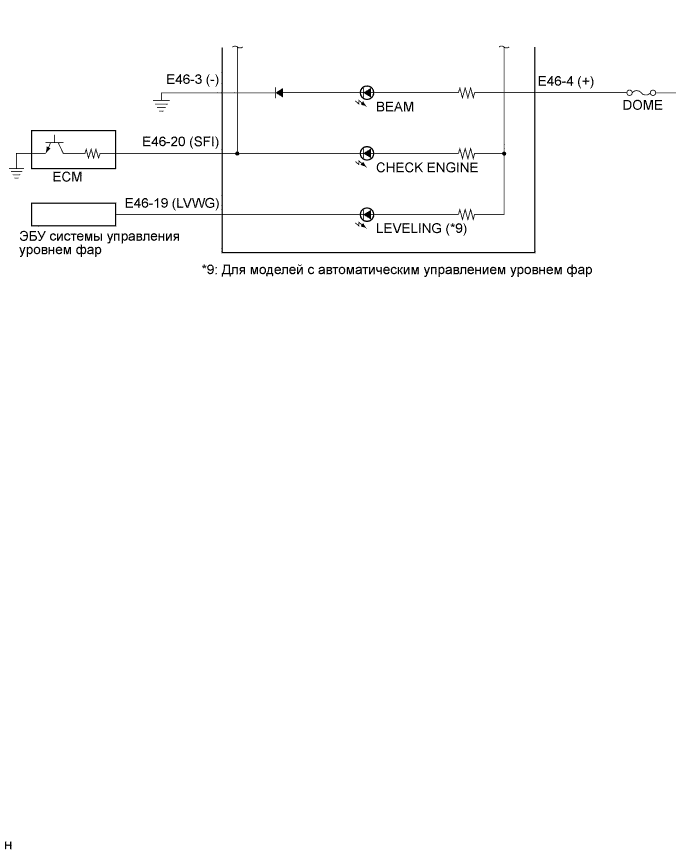

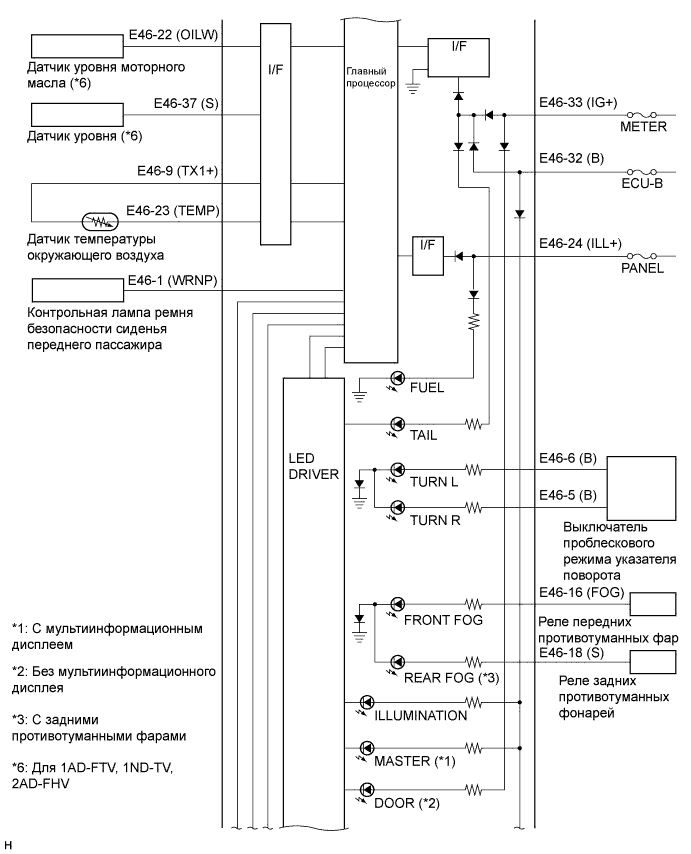

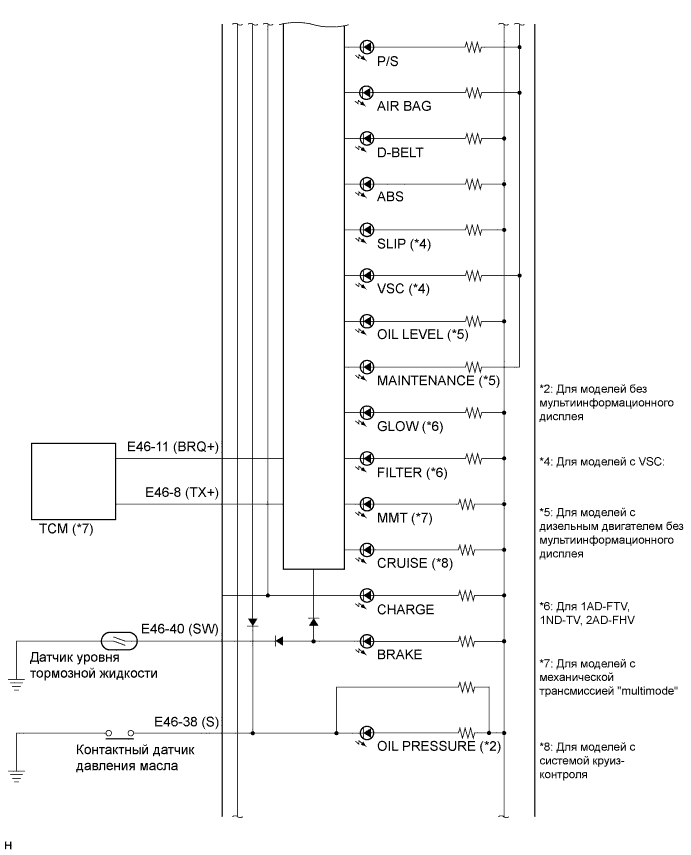

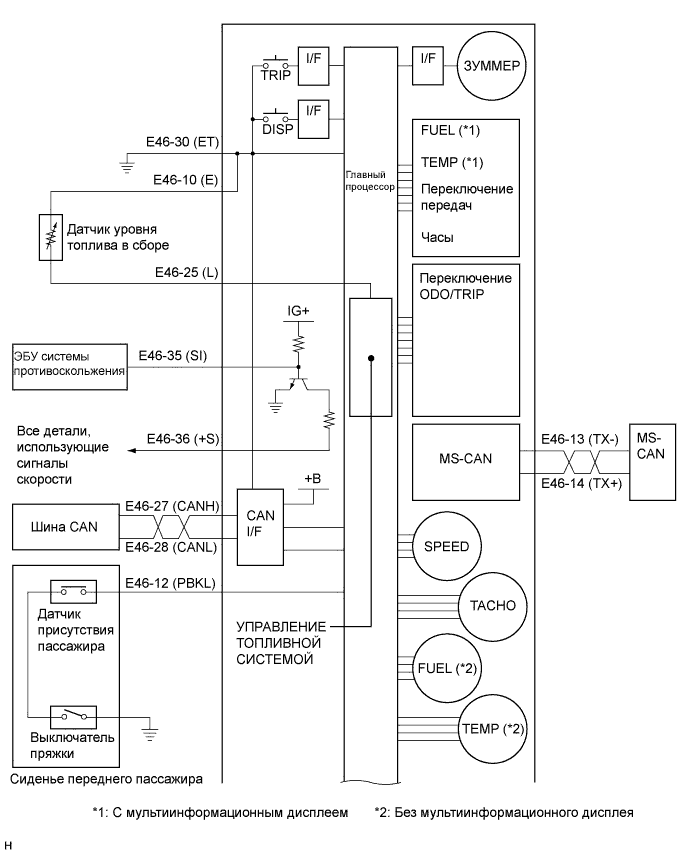

| ВНУТРЕННЯЯ ЦЕПЬ ЩИТКА ПРИБОРОВ |
*2: Для моделей с автоматическим управлением уровнем фар
*6: Для моделей передними противотуманными фарами
*7: Для моделей с задними противотуманными фонарями
*12: Для моделей с 1AD-FTV, 1ND-TV, 2AD-FHV

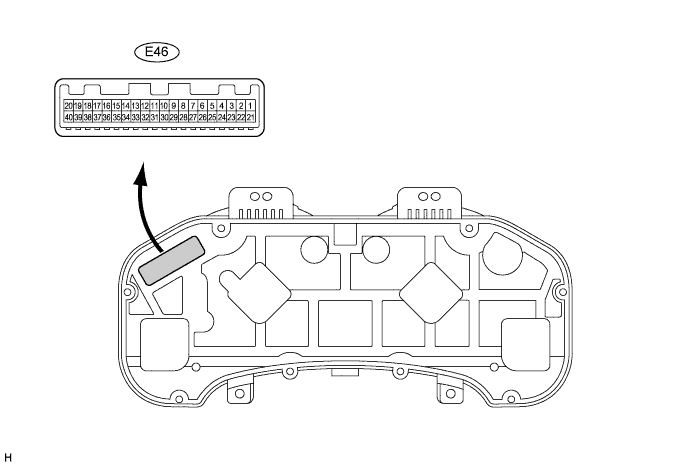

| Контакт № | Со стороны жгута проводов | |
| E46 | 1 | Контрольная лампа ремня безопасности сиденья переднего пассажира (WRNP) |
| 2 | - | |
| 3 | Масса (-) | |
| 4 | Предохранитель H-LP RH HI (B) | |
| 5 | Выключатель проблескового режима указателя поворота (B) | |
| 6 | Выключатель проблескового режима указателя поворота (B) | |
| 7 | - | |
| 8 | TCM (TX+) (*1) | |
| 9 | Датчик температуры наружного воздуха (TX1+) | |
| 10 | Датчик уровня топлива в сборе (E) | |
| 11 | TCM (BRQ+) (*1) | |
| 12 | Замок ремня безопасности переднего сиденья в сборе (со стороны пассажира) (PBKL) | |
| 13 | Линия передачи данных CAN (TX-) | |
| 14 | Линия передачи данных CAN (TX+) | |
| 15 | - | |
| 16 | Реле Fr FOG (*6) | |
| 17 | - | |
| 18 | Реле Rr FOG (*7) | |
| 19 | ЭБУ системы управления уровнем фар (LVWG) (*2) | |
| 20 | ECM (EFI) | |
| 21 | - | |
| 22 | Датчик уровня моторного масла (OILW) (*12) | |
| 23 | Датчик температуры окружающего воздуха (TEMP) | |
| 24 | Предохранитель PANEL (ILL+) | |
| 25 | Датчик уровня топлива в сборе (L) | |
| 26 | - | |
| 27 | Линия передачи данных CAN (CANH) | |
| 28 | Линия передачи данных CAN (CANL) | |
| 29 | - | |
| 30 | Масса (ET) | |
| 31 | - | |
| 32 | Предохранитель ECU-B (B) | |
| 33 | Предохранитель METER (IG+) | |
| 34 | - | |
| 35 | ЭБУ системы противоскольжения (SI) | |
| 36 | Все узлы, использующие сигналы скорости (+S) | |
| 37 | Датчик уровня жидкости (S) (*12) | |
| 38 | Контактный датчик давления масла (S) | |
| 39 | Контакт L генератора (CHG-) | |
| 40 | Датчик уровня тормозной жидкости (SW) | |
