  1. ПРОВЕРЬТЕ DLC3

Система Измерительных Приборов И Индикаторов -- Система Диагностики



ПРОВЕРЬТЕ DLC3


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Щиток Приборов.Система Измерительных Приборов И Индикаторов.Система Измерительных Приборов И Индикаторов Система Диагностики

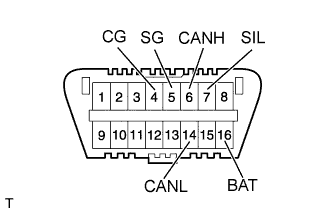

  1. ЭБУ использует протокол обмена данными ISO 15765-4. Расположение контактов на разъеме DLC3 соответствует требованиям стандарта ISO 15031-3 и совпадает с форматом ISO 15765-4.

    Обозначения (номера контактов)
    		Описание контактов
    		Режим
    		Заданные условия
    SIL (7) - SG (5)
    		Линия "+" шины
    		Во время передачи
    		Формирование импульсов
    CG (4) - масса
    		Заземление на массу
    		Всегда
    		Менее 1 Ом
    CG (4) - масса
    		Сигнальная масса
    		Всегда
    		Менее 1 Ом
    BAT (16) - масса
    		Положительный вывод аккумуляторной батареи
    		Всегда
    		11-14 В
    CANH (6) - CANL (14)
    		Линия шины CAN
    		Замок зажигания в положении OFF (ВЫКЛ)*
    		54–69 Ом
    CANH (6) - CG (4)
    		Линия шины CAN высокого уровня
    		Замок зажигания в положении OFF (ВЫКЛ)*
    		200 Ом или более
    CANL (14) - CG (4)
    		Линия шины CAN низкого уровня
    		Замок зажигания в положении OFF (ВЫКЛ)*
    		200 Ом или более
    CANH (6) - BAT (16)
    		Линия шины CAN высокого уровня
    		Замок зажигания в положении OFF (ВЫКЛ)*
    		6 кОм или более
    CANL (14) - CG (4)
    		Линия шины CAN низкого уровня
    		Замок зажигания в положении OFF (ВЫКЛ)*
    		6 кОм или более
    ПРИМЕЧАНИЕ:
    *: Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери.
    Если результат проверки не отвечает требованиям, то, возможно, неисправно DLC3. Отремонтируйте или замените жгут проводов или разъем.
    УКАЗАНИЕ:
    Если зажигание включено (IG) и портативный диагностический прибор работает, но при подключении кабеля портативного диагностического прибора к DLC3 на дисплее появляется сообщение об ошибке, неисправность может быть как в автомобиле, так и в приборе.
    1. Если при подключении прибора к другому автомобилю связь устанавливается, проверьте DLC3 на первом автомобиле.
    2. Если при подключении прибора к другому автомобилю связь по-прежнему невозможно установить, скорее всего, неисправен сам прибор. Обратитесь в Отдел технического обслуживания по адресу, указанному в руководстве по эксплуатации прибора.
