Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Щиток Приборов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Измерительных Приборов И Индикаторов -- Схема Системы |

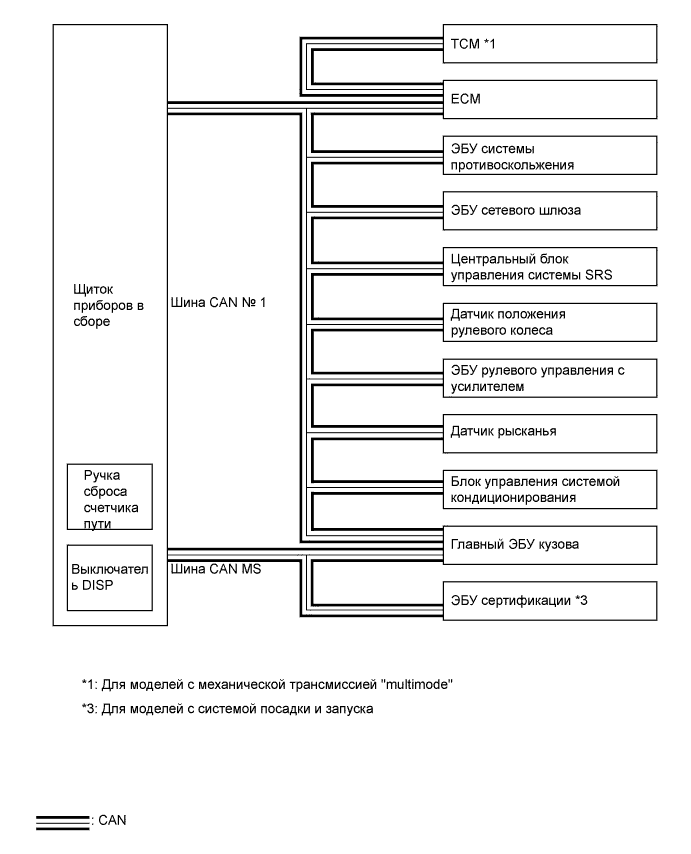

| Сигнал шины CAN |

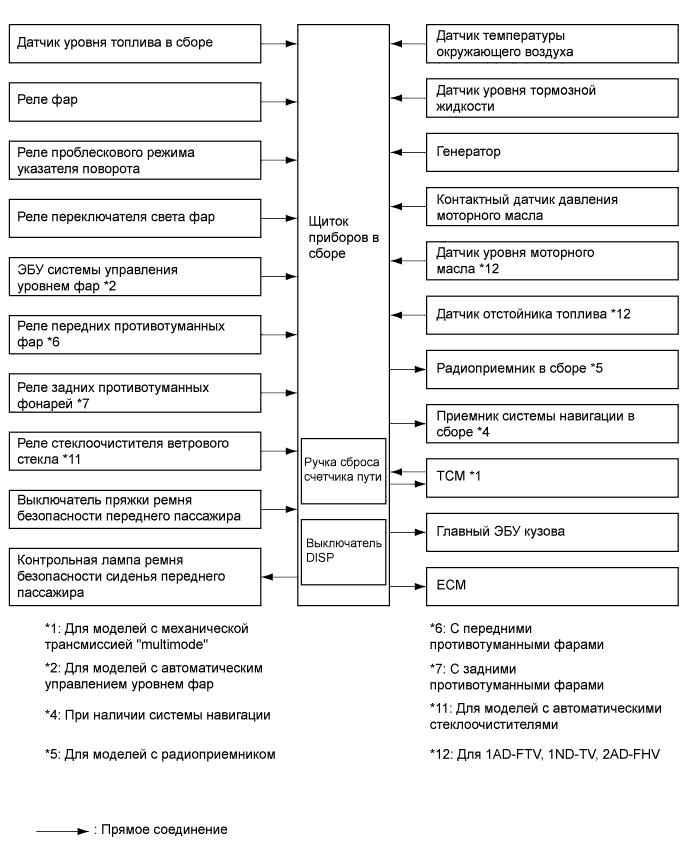

| Сигналы шины прямой связи |
| Входные и выходные сигналы щитка приборов в сборе |
| Сигнал передачи данных | Передатчик | Приемник | Линия передачи данных |
| Сигнал скорости автомобиля | Щиток приборов в сборе |
| CAN (шина CAN № 1) |
| CAN (шина CAN № 2) | ||
| CAN (шина CAN MS) | ||
| Шина прямой связи | ||
| Сигнал данных датчика температуры наружного воздуха | Блок управления системой кондиционирования | CAN (шина CAN № 1) | |
| Сигнал диагностики |
| CAN (шина CAN № 1) | |
| CAN (шина CAN № 2) | ||
| Сигнал включения реостата | Главный ЭБУ кузова | CAN (шина CAN № 1) | |
| Сигнал режима активной диагностики | ЭБУ системы противоскольжения | CAN (шина CAN № 2) | |
| Сигнал кода рынка сбыта | Блок управления системой кондиционирования | CAN (шина CAN № 1) | |
| ECM | CAN (шина CAN № 2) | ||
| Сигнал сброса системы контроля состояния масла | ECM | CAN (шина CAN № 2) | |
| Сигнал изменения единиц измерения (км/мили) | ECM | CAN (шина CAN № 2) | |
| Сигнал одометра | ЭБУ сертификации | CAN (шина CAN MS) | |
| Сигнал контрольной лампы ремня безопасности переднего пассажира | Контрольная лампа ремня безопасности пассажира | Шина прямой связи | |
| Сигнал стартера | ECM | Щиток приборов в сборе | CAN (шина CAN № 1) |
| Сигнал режима активной диагностики | |||
| Сигнал индикатора круиз-контроля (*8) | |||
| Сигнал аварийного состояния круиз-контроля (*8) | |||
| Поддерживаемая скорость автомобиля (*8) | |||
| Предельная скорость автомобиля (*8) | |||
| Единицы измерения поддерживаемой скорости автомобиля (*8) | |||
| Запрос индикации поддерживаемой скорости автомобиля (*8) | |||
| Запрос индикации предельной скорости автомобиля (*8) | |||
| Запрос мигающей индикации предельной скорости автомобиля (*8) | |||
| Предупреждение о предельной скорости (*14) | |||
| Сигнал индикатора ограничения скорости (*8) | |||
| Сигнал индикатора заряда | |||
| Диапазон температуры трансмиссионного масла | |||
| Сигнал температуры охлаждающей жидкости | |||
| Сигнал положения рычага переключения передач | |||
| Сигнал зуммера отклонения спортивного режима | |||
| Сигнал положения передачи | |||
| Угол поворота педали акселератора | |||
| Данные о частоте вращения коленчатого вала двигателя | |||
| Объем впрыска топлива | |||
| Сигнал индикатора повышения передачи (*13) | |||
| Сигнал индикатора понижения передачи (*13) | |||
| Сигнал контрольной лампы включения свечей накаливания (*12) | |||
| Сигнал контрольной лампы двигателя "Chk Eng" | Шина прямой связи | ||
| Сигнал замка зажигания ACC | Главный ЭБУ кузова | Щиток приборов в сборе | CAN (шина CAN № 1) |
| Сигнал переключателя ключа | |||
| Сигнал выключателя освещения проема каждой из дверей | |||
| Сигнал люка (*10) | |||
| Сигнал ключа (*3) | |||
| Сигнал выключателя ремня безопасности водителя | |||
| Сигнал выключателя стояночного тормоза | |||
| Сигнал контрольной лампы включения дальнего света | |||
| Сигнал контрольной лампы включения задних фонарей | |||
| Сигнал контрольной лампы включения передних противотуманных фар (*6) | |||
| Сигнал контрольной лампы включения задних противотуманных фонарей (*7) | |||
| Сигнал запроса зуммера щитка приборов | ЭБУ сертификации | Щиток приборов в сборе | CAN (шина CAN MS) |
| Запрос сообщения для кнопочного запуска | |||
| Сигнал предупреждения о потере ключа (*3) | |||
| Сигнал предупреждения о низком заряде батареи ключа (*3) | |||
| Сигнал предупреждения о положении рычага переключения передач | |||
| Предупреждение о ненормальной блокировке рулевого управления (*3) | |||
| Предупреждение о ненормальной разблокировке рулевого управления (*3) | |||
| Сигнал индикатора текущей передачи (*1) | TCM | Щиток приборов в сборе | Шина прямой связи |
| Сигнал индикатора M/Es (*1) | |||
| Сигнал контрольной лампы MMT (*1) | |||
| Сигнал скорости автомобиля | ЭБУ системы противоскольжения | Щиток приборов в сборе | CAN (шина CAN № 1) |
| Сигнал управления контрольной лампы состояния тормозной системы | |||
| Сигнал контрольной лампы ABS | |||
| Сигнал контрольной лампы скольжения SLIP (*9) | |||
| Сигнал контрольной лампы VSC (*9) | |||
| Сигнал управления стоп-сигналами | |||
| Сигнал управления сигнальной лампой тормоза | |||
| Сигнал диагностики |
| Щиток приборов в сборе | CAN (шина CAN № 1) |
| Сигнал контрольной лампы системы SRS | Центральный блок управления системы SRS | Щиток приборов в сборе | CAN (шина CAN № 1) |
| Сигнал контрольной лампы давления моторного масла | Контактный датчик давления масла | Щиток приборов в сборе | Шина прямой связи |
| Сигнал предупреждения о ненадлежащем уровне моторного масла (*12) | Датчик уровня масла | Щиток приборов в сборе | Шина прямой связи |
| Сигнал уровня топлива | Датчик уровня топлива в сборе | Щиток приборов в сборе | Шина прямой связи |
| Сигнал датчика отстойника топлива (*12) | Датчик аварийного уровня | Щиток приборов в сборе | Шина прямой связи |
| Сигнал контрольной лампы левого/правого указателя поворота | Выключатель проблескового режима указателя поворота | Щиток приборов в сборе | Шина прямой связи |
| Сигнал контрольной лампы уровня тормозной жидкости | Датчик уровня тормозной жидкости | Щиток приборов в сборе | Шина прямой связи |
| Сигнал состояния ремня безопасности переднего пассажира | Выключатель пряжки ремня безопасности переднего пассажира | Щиток приборов в сборе | Шина прямой связи |
| Сигнал контрольной лампы системы управления уровнем фар | ЭБУ системы управления уровнем фар (*2) | Щиток приборов в сборе | Шина прямой связи |
| Сигнал контрольной лампы CHARGE | Генератор | Щиток приборов в сборе | Шина прямой связи |
*2: Для моделей с автоматическим управлением уровнем фар
*3: Для моделей с системой посадки и запуска
*4: Для моделей с системой навигации
*5: Для моделей с радиоприемником
*6: Для моделей передними противотуманными фарами
*7: Для моделей с задними противотуманными фонарями
*8: Для моделей с системой круиз-контроля
*9: Для моделей с VSC
*10: Для моделей с люком
*11: Для моделей с автоматическими стеклоочистителями
*12: Для моделей с 1AD-FTV, 1ND-TV, 2AD-FHV
*13: для моделей с механической трансмиссией
*14: Для моделей с системой ограничения скорости
