Система Навигации Не Принимаются Сигналы Радиовещания Или Плохой Прием. Corolla ZZE150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

ПРОВЕРКА МОДЕЛИ

ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

ПРОВЕРЬТЕ АНТЕННУ НА ПОВЕРХНОСТИ СТЕКЛА

ПРОВЕРЬТЕ АНТЕННЫЙ ШНУР

ЗАМЕНИТЕ УСИЛИТЕЛЬ АНТЕННЫ

ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

ПРОВЕРЬТЕ НАРУЖНУЮ АНТЕННУ

ПРОВЕРЬТЕ АНТЕННЫЙ ШНУР

ЗАМЕНИТЕ УСИЛИТЕЛЬ АНТЕННЫ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте, работает ли автоматический поиск станций должным образом.


   1. Проверьте, работает ли автоматический поиск станций должным образом, задействовав данную функцию.


      OK:

      Автоматический поиск станций работает должным образом.


      Результат:

      Результат	Следующий шаг
      NG	А
      OK (для моделей с кузовом типа "седан")	B
      OK (для моделей с кузовом типа "хэтчбэк")	C

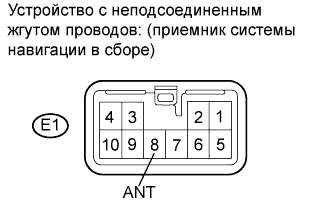

1. Отсоедините разъем E1 приемника системы навигации в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E1-8 (ANT) - масса	Зажигание включено (IG) Выключатель радиоприемника в положении ON (ВКЛ)	11-14 В

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C

Результат:

Результат	Следующий шаг
Для моделей с кузовом типа "седан"	А
Для моделей с кузовом типа "хэтчбэк"	B

1. Проверьте наличие дополнительных устройств (солнцезащитной пленки, телефонной антенны и т.п.)


   1. Проверьте, установлены ли дополнительные устройства - такие, как солнцезащитная пленка или телефонная антенна, которые могут отрицательно повлиять на прием.


      OK:

      Дополнительные устройства установлены.


      ПРИМЕЧАНИЕ:

      Не снимайте дополнительные устройства, установленные клиентом, без его/ее согласия.

1. Подготовка к проверке


   1. Снимите заглушку антенны с приемника системы навигации в сборе.


2. Убедитесь в отсутствии помех


   1. При подключенном разъеме приемника системы навигации в сборе включите зажигание (АСС).


   2. Включите радиоприемник и выберите режим AM.

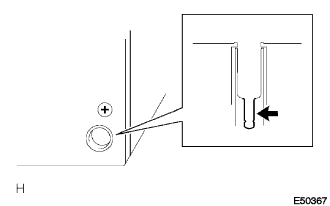

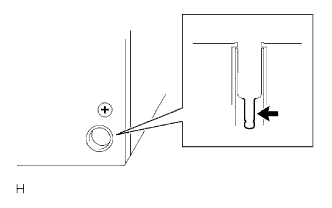

   3. Вставьте отвертку, тонкий провод или другой металлический предмет в антенное гнездо приемника системы навигации и проверьте, слышны ли из динамиков помехи.


      OK:

      Помехи присутствуют.


1. Проверьте неразрывность антенны.


   УКАЗАНИЕ:

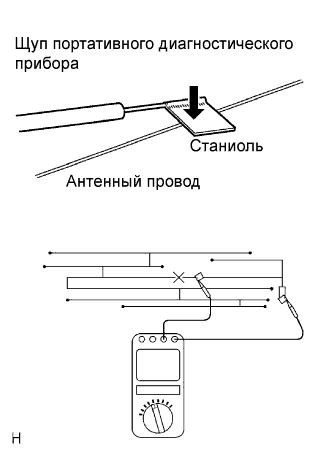

   Проверьте неразрывность относительно центра антенного провода, как показано на рисунке.

   ПРИМЕЧАНИЕ:

   Для чистки стекла используйте мягкую сухую ткань и протирайте по направлению проводов. Старайтесь не повредить провода. Не используйте синтетические моющие средства или средства для чистки стекол с абразивными компонентами. Для измерения напряжения оберните отрицательный щуп станиолью, приложите его к нити и прижмите пальцем, как показано на рисунке.

   OK:

   Обрывы цепи антенны отсутствуют.


1. Снимите заглушку антенны с приемника системы навигации в сборе и антенну.


2. Для проверки наличия короткого замыкания или обрыва цепи в антенном шнуре измерьте сопротивление между антенной и приемником системы навигации в сборе.


   Номинальное сопротивление:

   Менее 1 Ом


3. Для проверки наличия короткого замыкания в антенном шнуре измерьте сопротивление между антенным шнуром и массой на кузове.


   Номинальное сопротивление:

   10 кОм или более


1. Замените усилитель антенны и убедитесь, что сигналы радиовещания принимаются нормально.


   OK:

   Сигналы радиовещания принимаются.


1. Проверьте наличие дополнительных устройств (солнцезащитной пленки, телефонной антенны и т.п.)


   1. Проверьте установлены ли дополнительные устройства, такие как солнцезащитная пленка или телефонная антенна, которые могут отрицательно повлиять на прием.


      OK:

      Дополнительные устройства установлены.


      ПРИМЕЧАНИЕ:

      Не снимайте дополнительные устройства, установленные клиентом, без его/ее согласия.

1. Подготовка к проверке


   1. Снимите заглушку антенны с приемника системы навигации в сборе.


2. Убедитесь в отсутствии помех


   1. При подключенном разъеме приемника системы навигации в сборе включите зажигание (АСС).


   2. Включите радиоприемник и выберите режим AM.


   3. Вставьте отвертку, тонкий провод или другой металлический предмет в антенное гнездо приемника системы навигации и проверьте, слышны ли из динамиков помехи.


      OK:

      Помехи присутствуют.


1. Убедитесь, что наружная антенна надежно установлена.


   OK:

   Наружная антенна установлена должным образом.


1. Снимите заглушку антенны с приемника системы навигации в сборе и антенну.


2. Для проверки наличия короткого замыкания или обрыва цепи в антенном шнуре измерьте сопротивление между антенной и приемником системы навигации в сборе.


   Номинальное сопротивление:

   Менее 1 Ом


3. Для проверки наличия короткого замыкания в антенном шнуре измерьте сопротивление между антенным шнуром и массой.


   Номинальное сопротивление:

   10 кОм или более


   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для 5-дверной модели с кузовом типа "хэтчбэк")	B
   NG (для 3-дверной модели с кузовом типа "хэтчбэк")	C

1. Замените усилитель антенны и убедитесь, что он работает нормально.


   OK:

   Усилитель антенны работает нормально.
