АУДИО И ВИЗУАЛЬНАЯ СИСТЕМА - Цепь питания радиоприемника


ОПИСАНИЕ

Данная цепь обеспечивает питание для радиоприемника.

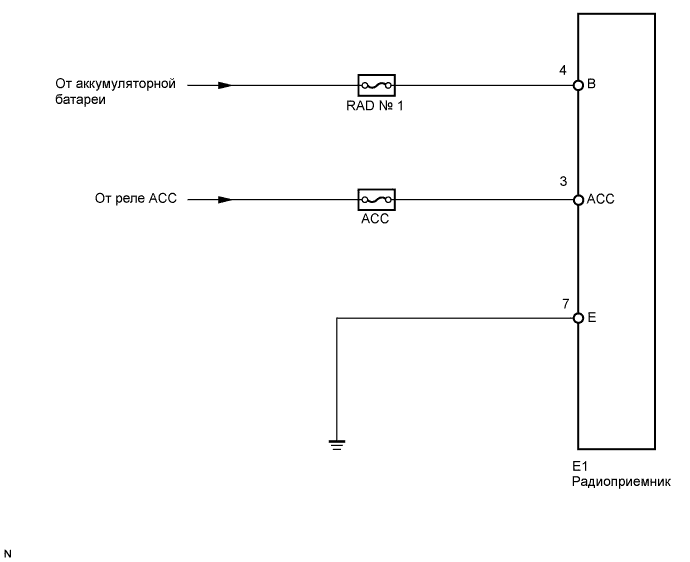

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Аудио И Визуальная Система Цепь Питания Радиоприемника


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАДИОПРИЕМНИК


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Аудиовизуальная Система.Аудио И Визуальная Система.Аудио И Визуальная Система Цепь Питания Радиоприемника

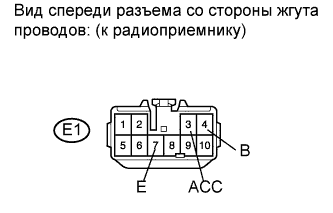

  1. Отсоедините разъемы радиоприемника.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E1-7 (E) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E1-4 (B) - E1-7 (E)
    		Всегда
    		11–14 В
    E1-3 (ACC) - E1-7 (E)
    		Зажигание включено (IG)
    		11–14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
