Передний Ремень С Катушкой И Преднатяжителем В Сборе (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ремни Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  4. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  5. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2

  6. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  7. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  8. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

  9. СНИМИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  10. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

  11. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  12. СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

Передний Ремень С Катушкой И Преднатяжителем В Сборе (Для 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности (Нажмите здесь).


2. СНИМИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

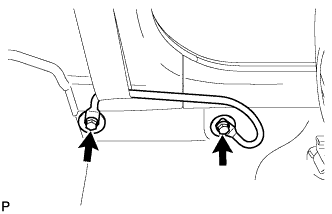

  1. Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.



3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 12 захватов и снимите опорную накладку передней левой двери.



4. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


5. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.



6. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


7. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта с передней стороны левого заднего сиденья в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


8. СНИМИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и снимите петлю спинки заднего сиденья в сборе.



9. СНИМИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  1. Снимите фиксатор.



  1. Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа



10. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 винта.

  1. Освободите фиксатор и снимите облицовочную накладку левой средней стойки кузова.



11. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

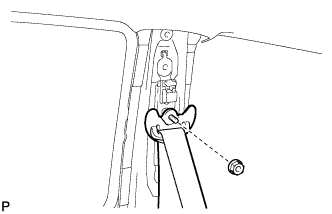

  1. Выверните гайку и снимите плечевое крепление.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

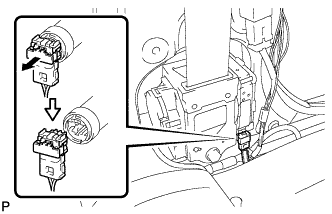

  1. Отсоедините разъем преднатяжителя, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

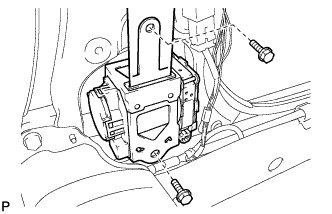

  1. Выверните 2 болта и снимите передний ремень с катушкой и преднатяжителем в сборе.



12. СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

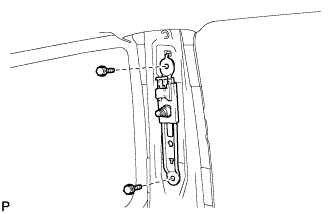

  1. Выверните 2 болта и снимите регулятор плечевого крепления переднего ремня безопасности в сборе.
