ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")
СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "седан")
СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "хэтчбэк")
СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ
Передний Ремень С Катушкой И Преднатяжителем В Сборе (Кроме 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности (Нажмите здесь).
| 2. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан") |
Освободите 8 захватов и снимите опорную накладку передней левой двери.
 |
| 3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк") |
Освободите 10 захватов и снимите опорную накладку передней левой двери.
 |
| 4. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан") |
Освободите 10 захватов и снимите опорную накладку левой задней двери.
 |
| 5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк") |
Освободите 8 захватов и снимите опорную накладку левой задней двери.
 |
| 6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| 7. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
| 8. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "седан") |
Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.
 |
| 9. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "хэтчбэк") |
Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.
|
| 10. ОТСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "седан") |
Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе от пола.
 |
| 11. ОТСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Выверните болт и отсоедините левый передний ремень с катушкой и преднатяжителем в сборе от пола.
|
| 12. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан") |
Освободите 2 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.
 |
| 13. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк") |
Освободите 4 захвата и 2 фиксатора и снимите нижнюю облицовочную накладку левой средней стойки кузова.
 |
| 14. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан") |
Выверните 2 винта.
 |
С помощью съемника фиксаторов освободите фиксатор и снимите верхнюю облицовочную накладку левой средней стойки кузова.
| 15. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк") |
Выверните 2 винта.
 |
С помощью съемника фиксаторов освободите фиксатор и снимите верхнюю облицовочную накладку левой средней стойки кузова.
| 16. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |

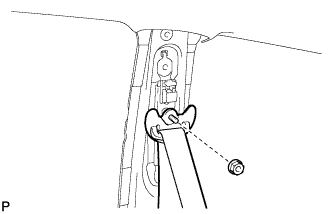

Отверните гайку и отсоедините плечевое крепление.
 |

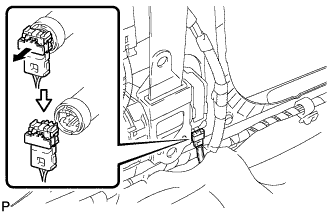

Отсоедините разъем преднатяжителя, как показано на рисунке.
 |

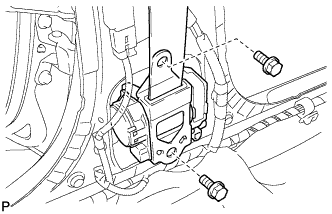

Выверните 2 болта и снимите передний ремень с катушкой и преднатяжителем в сборе.
 |
| 17. СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ |

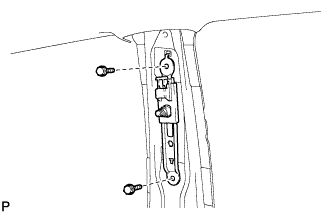

Выверните 2 болта и снимите регулятор плечевого крепления переднего ремня безопасности в сборе.
 |
