Передний Ремень С Катушкой И Преднатяжителем В Сборе (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ремни Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

  2. УСТАНОВИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  3. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА

  4. УСТАНОВИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  5. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ

  6. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  7. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2

  9. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

  11. УСТАНОВИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  13. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Передний Ремень С Катушкой И Преднатяжителем В Сборе (Для 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите захват в зацепление с установочным отверстием регулятора и закрепите регулятор плечевого крепления переднего ремня безопасности в сборе с помощью 2 болтов.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


2. УСТАНОВИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
ПРИМЕЧАНИЕ:
Не разбирайте устройство вытяжения.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

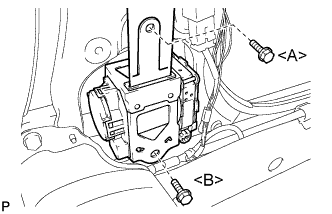

  1. Закрепите передний ремень с катушкой и преднатяжителем в сборе 2 болтами.

    Момент затяжки:
    Болт A:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}
    Болт B:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

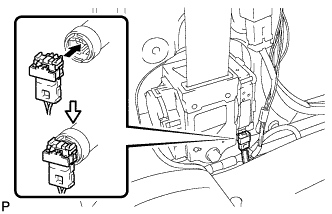

  1. Подсоедините разъем преднатяжителя, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите плечевое крепление ремня безопасности и закрепите его болтом.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


3. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление фиксатор.

  1. Установите облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.



4. УСТАНОВИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ

  1. Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.



  1. Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа



5. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

    Момент затяжки:
    18 Н*м{185 кгс*см, 13 фунт-сила-футов}


6. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите левое заднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


7. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.



9. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


10. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.



11. УСТАНОВИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  1. Проденьте скобу левого переднего ремня с катушкой и преднатяжителем в сборе через передний ремень безопасности в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


12. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


13. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
