Передний Ремень С Катушкой И Преднатяжителем В Сборе (Кроме 3-Дверной Модели С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ремни Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

  2. УСТАНОВИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  3. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")

  4. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк")

  5. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")

  6. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк")

  7. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "седан")

  8. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  9. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "седан")

  10. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "хэтчбэк")

  11. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  12. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  13. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  14. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  15. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  17. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")

  18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")

  19. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  20. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Передний Ремень С Катушкой И Преднатяжителем В Сборе (Кроме 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите захват в зацепление с установочным отверстием регулятора и закрепите регулятор плечевого крепления переднего ремня безопасности в сборе с помощью 2 болтов.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


2. УСТАНОВИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ
ПРИМЕЧАНИЕ:
Не разбирайте устройство вытяжения.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Закрепите передний ремень с катушкой и преднатяжителем в сборе 2 болтами.

    Момент затяжки:
    Болт A:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}
    Болт B:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

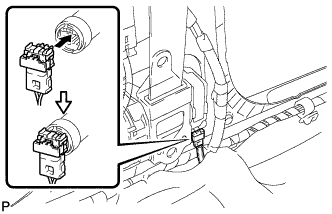

  1. Подсоедините разъем преднатяжителя, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите плечевое крепление ремня безопасности и закрепите его болтом.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


3. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление фиксатор.

  1. Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.



4. УСТАНОВИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление фиксатор.

  1. Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.



5. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 4 фиксаторами и 2 захватами.



6. УСТАНОВИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ЛЕВОЙ СРЕДНЕЙ СТОЙКИ КУЗОВА (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 4 фиксаторами и 2 захватами.



7. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


8. ПОДСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите передний левый ремень с катушкой и преднатяжителем в сборе со стороны пола болтом.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


9. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.



10. УСТАНОВИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.



11. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите сборочную метку (желтую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


12. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


13. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите сборочную метку (розовую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой передней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


14. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите метку совмещения (розовую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


15. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку левой задней двери и закрепите ее 10 фиксаторами.



16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку левой задней двери и закрепите ее 8 фиксаторами.



17. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку передней левой двери и закрепите ее 8 захватами.



18. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку передней левой двери и закрепите ее 10 захватами.



19. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ


20. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
(Нажмите здесь)
