Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Левой Задней Двери. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ)

ОПИСАНИЕ

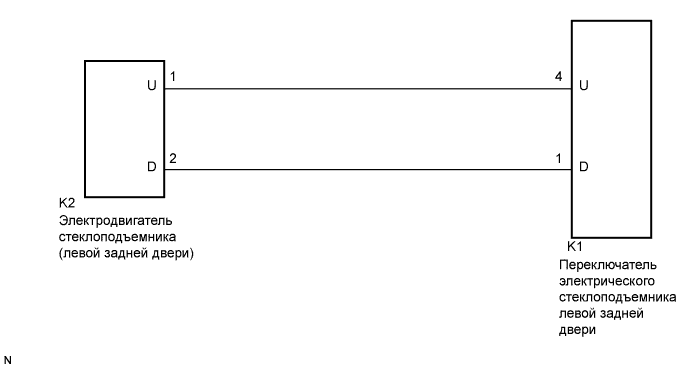

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте работу электродвигателя стеклоподъемника.






   1. Снимите двигатель электрического стеклоподъемника (Нажмите здесь для моделей с кузовом типа "седан", стр. Нажмите здесь для 5-дверных моделей с кузовом типа "хэтчбэк").


   2. Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.


      ПРИМЕЧАНИЕ:

      Напряжение аккумуляторной батареи подается только на контакты 1 и 2.

      OK:

      Условия измерений	Заданные условия
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 Положительный (+) вывод аккумуляторной батареи → контакт 2	Шестерня электродвигателя вращается по часовой стрелке
      Отрицательный (-) вывод аккумуляторной батареи → контакт 2 Положительный (+) вывод аккумуляторной батареи → контакт 1	Шестерня электродвигателя вращается против часовой стрелки

2. Проверьте действие РТС


   ПРИМЕЧАНИЕ:

   При выполнении данной проверки механизм стеклоподъемника и оконное стекло должны быть установлены на автомобиль.

   1. Установите двигатель электрического стеклоподъемника (Нажмите здесь для моделей с кузовом типа "седан", стр. Нажмите здесь для 5-дверных моделей с кузовом типа "хэтчбэк").






   2. Подсоедините щуп DC 400 A электрического диагностического прибора к жгуту проводов контакта 1.


      ПРИМЕЧАНИЕ:

      Направление метки со стрелкой на щупе должно совпадать с направлением тока.

   3. Полностью закройте дверное окно, нажав на переключатель UP электрического стеклоподъемника. Подождите примерно 60 секунд.


   4. Продолжая удерживать переключатель UP нажатым, измерьте время, в течение которого электрический ток снижается от значения в диапазоне 16-28 А примерно до 1 А (проверка отключения тока).


      Номинальное значение / Номинальный режим:

      4–90 секунд


   5. Через 60 секунд после выполнения предыдущей операции нажмите переключатель электрического стеклоподъемника в положение DOWN (Вниз) (левая задняя дверь).


      OK:

      Стекло левой задней двери опускается


      Результат:

      Результат	Следующий шаг
      NG (для моделей с кузовом типа "седан")	А
      NG (для 5-дверных моделей с кузовом типа "хэтчбэк" производства TMC)	B
      NG (для 5-дверных моделей с кузовом типа "хэтчбэк" производства TMUK, TMMT)	C
      OK	D

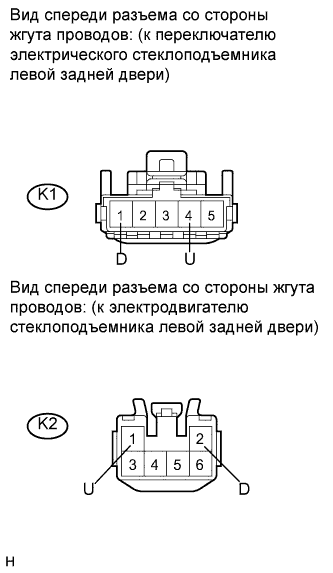

1. Отсоедините разъемы K1 и K2.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   K1-4 (U) - K2-1 (U)	Всегда	Менее 1 Ом
   K1-1 (D) - K2-2 (D)	Всегда	Менее 1 Ом
   K1-4 (U) - масса	Всегда	10 кОм или более
   K1-1 (D) - масса	Всегда	10 кОм или более
