СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ - Цепь электродвигателя стеклоподъемника двери водителя


ОПИСАНИЕ

По данной цепи передаются сигналы от главного выключателя электрических стеклоподъемников к электродвигатею стеклоподъемника двери водителя.

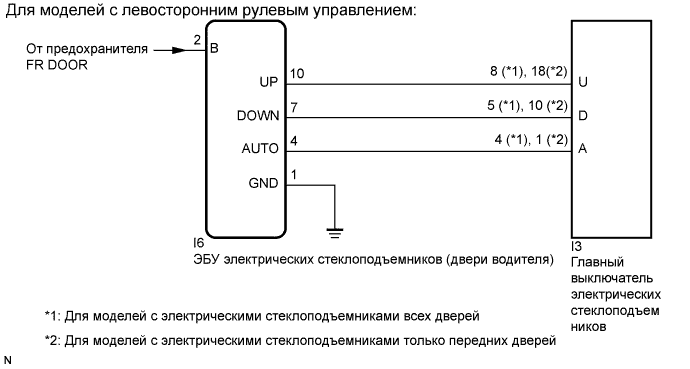

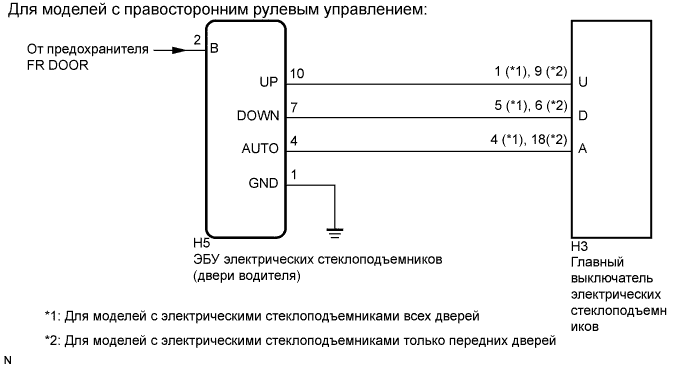

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ДВИГАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА


  1. Снимите двигатель электрического стеклоподъемника (Нажмите здесь для моделей с кузовом типа "седан", стр. Нажмите здесь для 5-дверных моделей с кузовом типа "хэтчбэк", стр. Нажмите здесь для 3-дверных моделей с кузовом типа "хэтчбэк").


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя

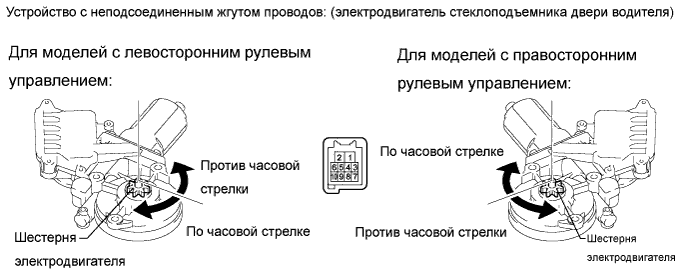

    1. Подайте напряжение аккумуляторной батареи на разъем двигателя в соответствии с приведенной ниже таблицей.

      ПРИМЕЧАНИЕ:
      Напряжение аккумуляторной батареи подается только на контакты 1, 2, 4, 7 и 10.
      OK:
      Положение выключателя
      		Условия измерений
      		Заданные условия
      Работа в ручном режиме
      		Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND), 7 (DOWN)
      		Шестерня электродвигателя вращается против часовой стрелки
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND), 10 (UP)
      		Шестерня электродвигателя вращается по часовой стрелке
      Работа в автоматическом режиме
      		Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND), 4 (AUTO), 7 (DOWN)
      		Шестерня электродвигателя вращается против часовой стрелки
      Положительный (+) вывод аккумуляторной батареи → контакт 2 (В)
      Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND), 4 (AUTO), 10 (UP)
      		Шестерня электродвигателя вращается по часовой стрелке
      Результат:
      Результат
      		Следующий шаг
      NG (для моделей с кузовом типа "седан")
      		А
      NG (для 5-дверных моделей с кузовом типа "хэтчбэк" производства TMC)
      		B
      NG (для 5-дверных моделей с кузовом типа "хэтчбэк" производства TMUK, TMMT)
      		C
      NG (для 3-дверных моделей с кузовом типа "хэтчбэк")
      		D
      OK
      		E


А
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ВОДИТЕЛЯ В СБОРЕ (ДЛЯ МОДЕЛЕЙ С КУЗОВОМ ТИПА "СЕДАН") (Нажмите здесь)

B
ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ДВЕРИ ВОДИТЕЛЯ В СБОРЕ (ДЛЯ 5-ДВЕРНЫХ МОДЕЛЕЙ С КУЗОВОМ ТИПА "ХЭТЧБЭК" ПРОИЗВОДСТВА TMC) (Нажмите здесь)

C
ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ДВЕРИ ВОДИТЕЛЯ В СБОРЕ (ДЛЯ 5-ДВЕРНЫХ МОДЕЛЕЙ С КУЗОВОМ ТИПА "ХЭТЧБЭК" ПРОИЗВОДСТВА TMUK, TMMT) (Нажмите здесь)

D
ЗАМЕНИТЕ ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ДВЕРИ ВОДИТЕЛЯ В СБОРЕ (ДЛЯ 3-ДВЕРНЫХ МОДЕЛЕЙ С КУЗОВОМ ТИПА "ХЭТЧБЭК") (Нажмите здесь)
E


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА - ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ)


  1. Для моделей с левосторонним рулевым управлением:



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя

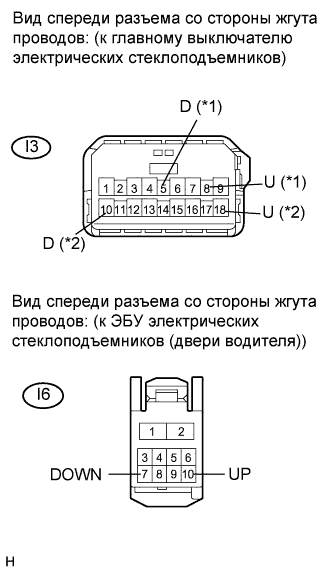

    1. Отсоедините разъемы I3 и I6.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      I3-8 (U) - I6-10 (UP) (*1)
      I3-18 (U) - I6-10 (UP) (*2)
      		Всегда
      		Менее 1 Ом
      I3-5 (D) - I6-7 (DOWN) (*1)
      I3-10 (D) - I6-7 (DOWN) (*2)
      		Всегда
      		Менее 1 Ом
      I3-8 (U) -масса (*1)
      I3-18 (U) -масса (*2)
      		Всегда
      		10 кОм или более
      I3-5 (D) - масса (*1)
      I3-10 (D) - масса (*2)
      		Всегда
      		10 кОм или более
      УКАЗАНИЕ:
      *1: для моделей с электрическими стеклоподъемниками на 4 дверях
      *2: для моделей с электрическими стеклоподъемниками только на передних дверях


  1. Для моделей с правосторонним рулевым управлением:



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя

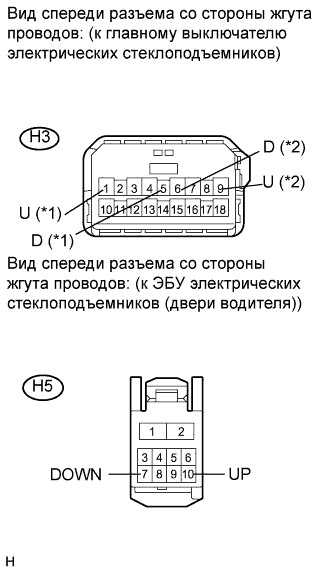

    1. Отсоедините разъемы H3 и H5.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      H3-1 (U) - H5-10 (UP) (*1)
      H3-9 (U) - H5-10 (UP) (*2)
      		Всегда
      		Менее 1 Ом
      H3-5 (D) - H5-7 (DOWN) (*1)
      H3-6 (D) - H5-7 (DOWN) (*2)
      		Всегда
      		Менее 1 Ом
      H3-1 (U) - масса (*1)
      H3-9 (U) - масса (*2)
      		Всегда
      		10 кОм или более
      H3-5 (D) - масса (*1)
      H3-6 (D) - масса (*2)
      		Всегда
      		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СТЕКЛОПОДЪЕМНИКА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ветровое Стекло Оконные Стекла.Система Управления Электрическими Стеклоподъемниками.Система Управления Электрическими Стеклоподъемниками Цепь Электродвигателя Стеклоподъемника Двери Водителя

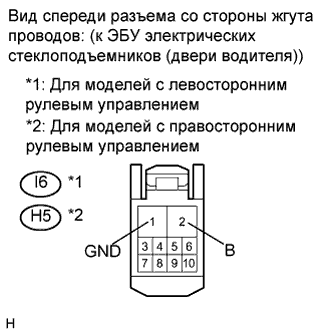

  1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I6-2 (B) - масса
    		Зажигание включено (IG)
    		11-14 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    H5-2 (B) - масса
    		Зажигание включено (IG)
    		11-14 В

    Номинальное сопротивление:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I6-1 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    H5-1 (GND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
