Система Освещения Цепь Питания Эбу Системы Управления Уровнем Фар. Corolla ZZE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА
ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG № 1)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – МАССА)
СИСТЕМА ОСВЕЩЕНИЯ - Цепь питания ЭБУ системы управления уровнем фар |
ОПИСАНИЕ
Данная цепь определяет положение замка зажигания и передает соответствующий сигнал в ЭБУ системы управления уровнем фар.

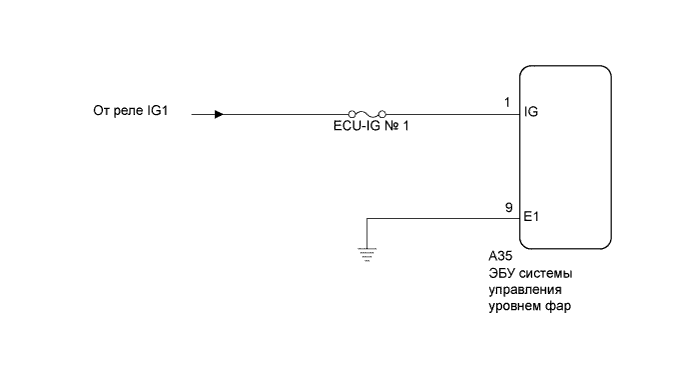

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).
Выберите указанный ниже параметр из списка DATA LIST и считайте его значение с дисплея портативного диагностического прибора.
HL Auto Leveling (ЭБУ системы управления уровнем фар):Информация на дисплее прибора
| Измеряемая величина/диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
+B
| Напряжение питания IG / 0–20 В
| 11-14 В
| -
|
- OK:
- Отображаются нормальные состояния, указанные выше.
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ECU-IG № 1) |
Извлеките предохранитель ECU-IG № 1 из распределительного блока панели приборов в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
Предохранитель ECU-IG № 1
| Всегда
| Менее 1 Ом
|
| ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ |
|
|
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР) |
Отсоедините разъем A35 ЭБУ системы управления уровнем фар.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|

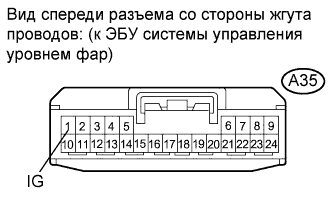

A35-1 (IG) - масса
| Зажигание включено (IG)
| 11-14 В
|
A35-1 (IG) - масса
| Замок зажигания в положении OFF (ВЫКЛ)
| Менее 1 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – МАССА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|

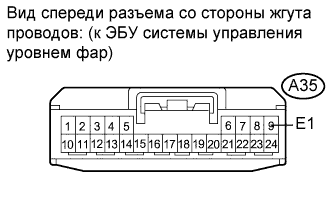

A35-9 (E1) - масса
| Всегда
| Менее 1 Ом
|
- Результат:
Результат
| Следующий шаг
|
NG
| А
|
OK (для моделей с кузовом типа "седан")
| B
|
OK (для моделей с кузовом типа "хэтчбэк")
| C
|
А |
|
|
|
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
