СИСТЕМА ОСВЕЩЕНИЯ - Цепь положения блокировки двери


ОПИСАНИЕ

Главный ЭБУ кузова получает сигнал выключателя обнаружения разблокировки двери и использует его для управления системой подсветки при посадке в автомобиль.

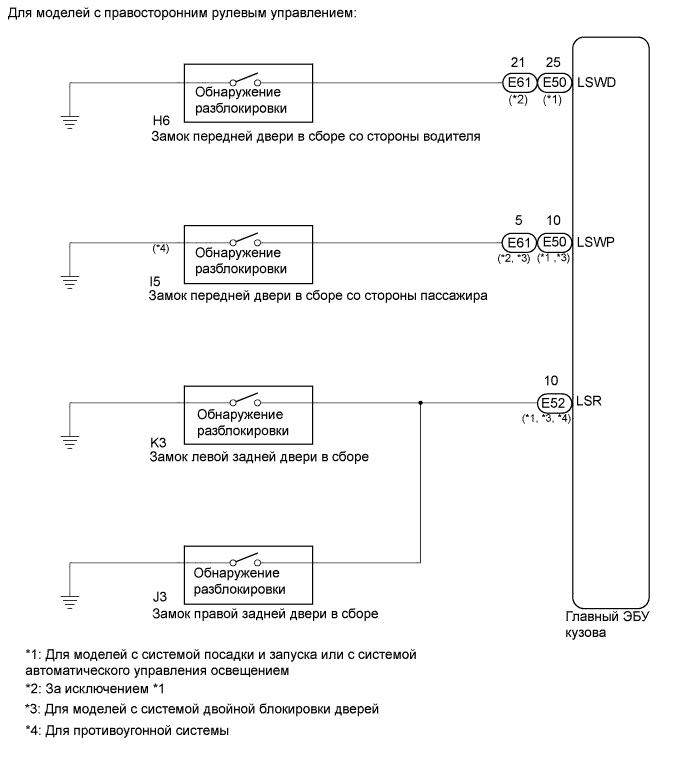

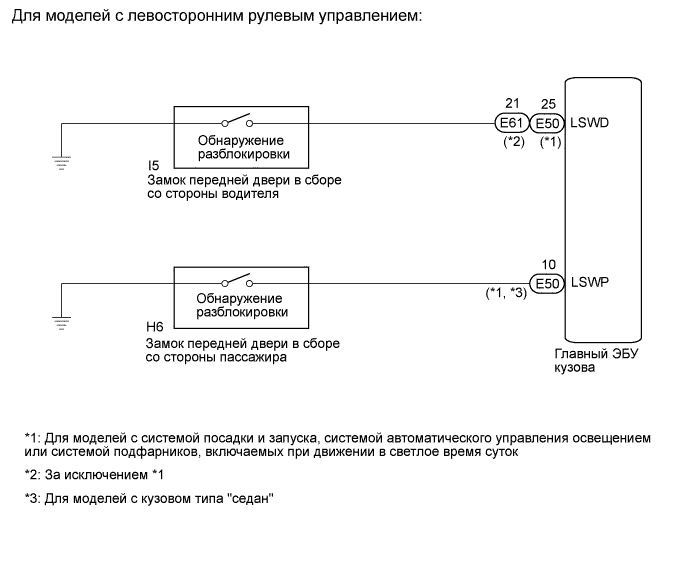

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Положения Блокировки Двери


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Положения Блокировки Двери


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанные ниже параметры из списка DATA LIST и считайте их значения с дисплея портативного диагностического прибора.

    Main Body (главный ЭБУ кузова):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    D-Door Lock Pos SW
    		Сигнал позиционного переключателя замка двери со стороны водителя / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь водителя разблокирована
    OFF (ВЫКЛ): дверь водителя заблокирована
    		-
    P-Door Lock Pos SW
    		Сигнал позиционного переключателя замка двери переднего пассажира / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): дверь переднего пассажира разблокирована
    OFF (ВЫКЛ): дверь переднего пассажира заблокирована
    		-
    RL-Door Lock Pos SW
    		Сигнал позиционного переключателя замка левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): левая или правая задняя дверь разблокирована
    OFF (ВЫКЛ): левая и правая задние двери заблокированы
    		-
    RR-Door Lock Pos SW
    		Сигнал позиционного переключателя замка правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): левая или правая задняя дверь разблокирована
    OFF (ВЫКЛ): левая и правая задние двери заблокированы
    		-
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ" (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
