СИСТЕМА ОСВЕЩЕНИЯ - Цепь привода системы управления уровнем фар |
ОПИСАНИЕ
В зависимости от состояния автомобиля ЭБУ системы управления уровнем фар приводит в действие электродвигатель системы управления уровнем фар.

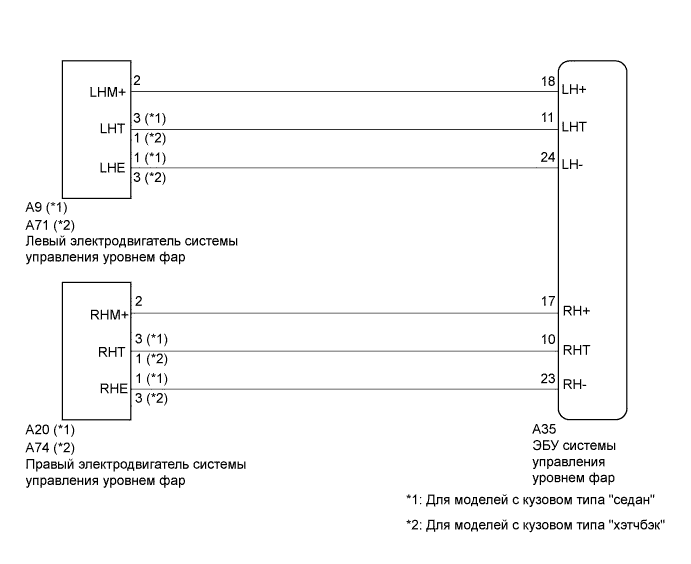

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).
Выберите в списке ACTIVE TEST указанные ниже параметры и проверьте работу электродвигателя.
HL Auto Leveling (ЭБУ системы управления уровнем фар):Информация на дисплее прибора
| Испытываемое устройство
| Диапазон регулирования
| Замечание по диагностике
|
Drive The Leveling Motor
| Двигатель системы управления уровнем
| UP (ПОДЪЕМ) / OFF (ВЫКЛ)
| -
|
DOWN (ОПУСКАНИЕ) / OFF (ВЫКЛ)
| -
|
- OK:
- Электродвигатели системы управления уровнем фар работают нормально.
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
2.ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ |
- Результат:
Результат
| Следующий шаг
|
Для моделей с кузовом типа "седан"
| А
|
Для моделей с кузовом типа "хэтчбэк"
| B
|

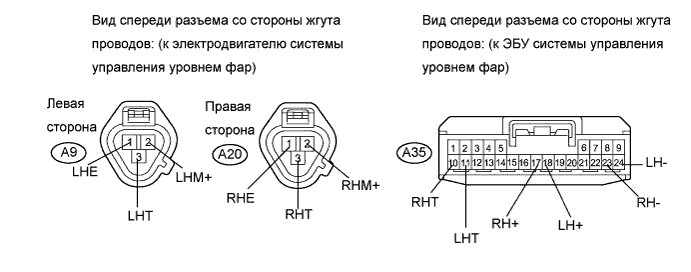

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР) |
Отсоедините разъем A35 ЭБУ системы управления уровнем фар.
Отсоедините разъем A9 или A20 электродвигателя системы управления уровнем фар.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- С левой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A35-11 (LHT) - A9-3 (LHT)
| Всегда
| Менее 1 Ом
|
A35-18 (LH+) - A9-2 (LHM+)
| Всегда
| Менее 1 Ом
|
A35-24 (LH-) - A9-1 (LHE)
| Всегда
| Менее 1 Ом
|
A35-11 (LHT) - масса
| Всегда
| 10 кОм или более
|
A35-18 (LH+) - масса
| Всегда
| 10 кОм или более
|
A35-24 (LH-) - масса
| Всегда
| 10 кОм или более
|
- С правой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A35-10 (RHT) - A20-3 (RHT)
| Всегда
| Менее 1 Ом
|
A35-17 (RH+) - A20-2 (RHM+)
| Всегда
| Менее 1 Ом
|
A35-23 (RH-) - A20-1 (RHE)
| Всегда
| Менее 1 Ом
|
A35-10 (RHT) - масса
| Всегда
| 10 кОм или более
|
A35-17 (RH+) - масса
| Всегда
| 10 кОм или более
|
A35-23 (RH-) - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
4.ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
Временно замените электродвигатель системы управления уровнем фар новым или заведомо исправным (Нажмите здесь).
Выполните активную диагностику электродвигателей системы управления уровнем.
- OK:
- Электродвигатели системы управления уровнем фар работают нормально.
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|

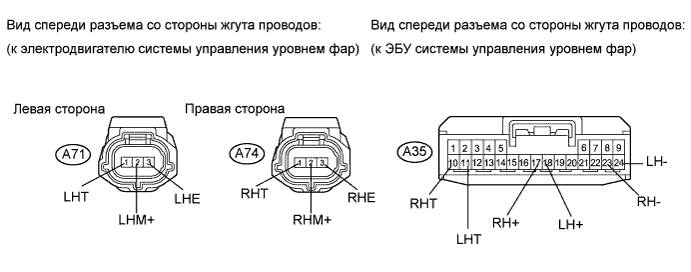

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР) |
Отсоедините разъем A35 ЭБУ системы управления уровнем фар.
Отсоедините разъем A71 или A74 электродвигателя системы управления уровнем фар.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- С левой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A35-11 (LHT) - A71-1 (LHT)
| Всегда
| Менее 1 Ом
|
A35-18 (LH+) - A71-2 (LHM+)
| Всегда
| Менее 1 Ом
|
A35-24 (LH-) - A71-3 (LHE)
| Всегда
| Менее 1 Ом
|
A35-11 (LHT) - масса
| Всегда
| 10 кОм или более
|
A35-18 (LH+) - масса
| Всегда
| 10 кОм или более
|
A35-24 (LH-) - масса
| Всегда
| 10 кОм или более
|
- С правой стороны:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A35-10 (RHT) - A74-1 (RHT)
| Всегда
| Менее 1 Ом
|
A35-17 (RH+) - A74-2 (RHM+)
| Всегда
| Менее 1 Ом
|
A35-23 (RH-) - A74-3 (RHE)
| Всегда
| Менее 1 Ом
|
A35-10 (RHT) - масса
| Всегда
| 10 кОм или более
|
A35-17 (RH+) - масса
| Всегда
| 10 кОм или более
|
A35-23 (RH-) - масса
| Всегда
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
6.ЗАМЕНИТЕ ФАРУ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР) |
Временно замените фару (электродвигатель системы управления уровнем фар) новой или заведомо исправной (Нажмите здесь).
Выполните активную диагностику электродвигателей системы управления уровнем.
- OK:
- Электродвигатели системы управления уровнем фар работают нормально.
OK |
|
|
|
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
