Задняя Дверь (Для Моделей С Кузовом Типа Седан) Повторная Сборка. Corolla ZZE150

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


   Температура нагрева:

   Параметр / Устройство	Температура
   Кузов автомобиля	40-60°C (104-140°F)

   ПРИМЕЧАНИЕ:

   Не допускайте чрезмерного нагрева кузова автомобиля.

2. Удалите остатки клейкой ленты чистящим средством.


Температура деталей при установке

1. Если температура ниже 15°C (59°F), перед установкой необходимо разогреть поверхность кузова (установочная поверхность на каркасе двери) и светомаскировочную ленту до температуры 20-30°C (68-86°F). Если температура выше 35°C (95°F), перед установкой необходимо охладить поверхность кузова (установочная поверхность на каркасе двери) и светомаскировочную ленту до температуры 20-30°C (68-86°F).


   УКАЗАНИЕ:

   1. Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

   2. При низкой температуре установочной поверхности лента становится жесткой и легко отслаивается. При высокой температуре установочной поверхности лента становится неэластичной.


Перед установкой

1. Удалите шероховатость покрытия и загрязнения на кузове в месте установки светомаскировочной ленты (установочная поверхность на каркасе двери). Если на поверхности кузова имеются шероховатости и загрязнения, то после нанесения в этих местах лента вздуется, что приведет к ухудшению внешнего вида.


   УКАЗАНИЕ:

   Смочите пол водой, чтобы предотвратить поднимание пыли.

Ключевые моменты при работе со светомаскировочной лентой

1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.


   ПРИМЕЧАНИЕ:

   Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на плоские поверхности)

ПРИМЕЧАНИЕ:

1. Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, ее необходимо очень точно располагать на поверхности.

2. Повторное применение ленты невозможно, поскольку при снятии она деформируется или ухудшается адгезия ее клейкого слоя.


1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо отвести от поверхности кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Наклоните резиновый скребок под углом 40-50° (при движении скребка лезвием вперед) или 30-45° (при движении скребка ручкой вперед) по отношению к поверхности кузова и прижимайте ленту к поверхности с усилием 20-30 Н (2-3 кгс), двигая скребок с постоянной скоростью 3-7 см в секунду (1,2-2,8 дюйма в секунду).








   ПРИМЕЧАНИЕ:

   Чтобы предотвратить появление складок или воздушных пузырьков, необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

   УКАЗАНИЕ:

   1. При нанесении ленты один из указанных углов наклона скребка (при движении лезвием или ручкой вперед) будет приемлемым.

   2. Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,393-0,787 дюйма) от края скребка.


Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на окантовку)

1. Прижимать ленту к таким поверхностям достаточно сложно, поэтому процедура наклеивания выполняется в несколько этапов, как показано на рисунке. Пальцем или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.


   УКАЗАНИЕ:

   При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на углах)

1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.


2. Перед нанесением ленты на другой угол нагрейте ее с помощью нагревательной лампы, чтобы добиться желаемого эстетического вида и избежать появления складок, и постепенно наклейте ее.


Убедитесь в надежности приклеивания ленты

1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. В противном случае повторите процедуру еще раз, используя новую ленту.


   ПРИМЕЧАНИЕ:

   Повторное использование светомаскировочной ленты запрещено.

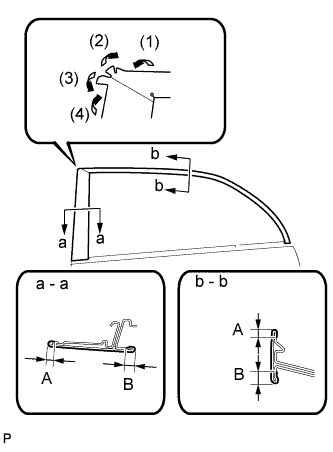

Положение светомаскировочной ленты № 2 показано на рисунке.

Номинальные результаты измерений:

Участок	Измерение
А	2–4 мм (0,078–0,158 дюйма)
B	5 мм (0,197 дюйма)

Снимите отслаивающуюся бумагу и нанесите ленту.

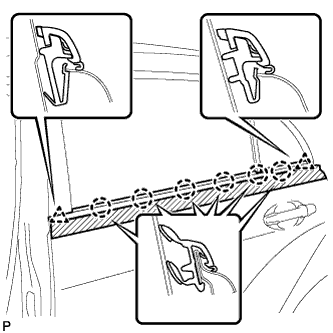

Установите молдинг ремня задней двери и закрепите его 6 захватами и 2 держателями.

Нанесите на рабочие поверхности трения рамы наружной ручки задней двери в сборе универсальную консистентную смазку.

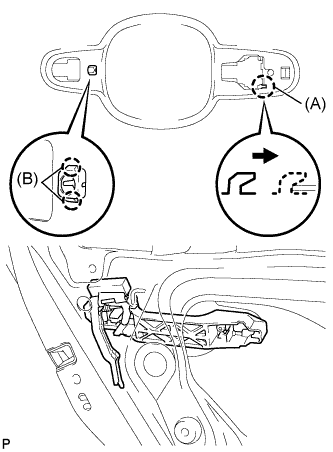

Введите захват (A) в зацепление и установите раму наружной ручки задней двери в сборе.

Введите в зацепление 2 захвата (B).

Введите в зацепление 2 захвата и установите заднюю накладку наружной ручки задней двери.

Введите в зацепление 2 захвата и установите переднюю накладку наружной ручки задней двери.

Вверните винт с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

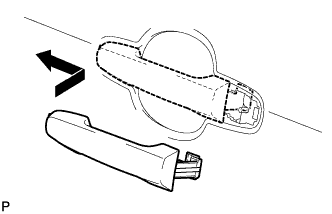

Вставьте переднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери.

ПРИМЕЧАНИЕ:

Если не вытянуть и не удерживать рычаг при установке наружной ручки, он будет соприкасаться с наружной ручкой, что вызовет повреждение пластины отпускания.

Вставьте заднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери. Затем сдвиньте наружную ручку задней двери в сборе вперед, чтобы установить ее на место.

Введите в зацепление 3 захвата, чтобы установить крышку наружной ручки задней двери.

Установите крышку наружной ручки задней двери и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Установите внутренний трос замка задней двери в сборе.

Введите в зацепление 3 захвата.

Установите внутренний трос замка задней двери в сборе.

Введите в зацепление 4 захвата.

Установите трос дистанционного управления замком задней двери в сборе.

Введите в зацепление захват.

Установите трос дистанционного управления замком задней двери в сборе.

Введите в зацепление захват.

Нанесите на рабочие поверхности трения замка задней двери универсальную консистентную смазку.

Установите новое уплотнение жгута проводов замка двери на замок задней двери в сборе.

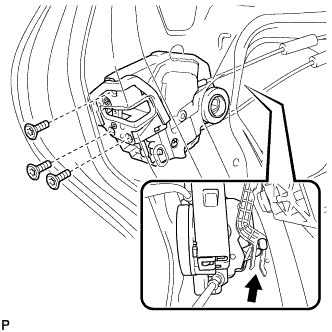

Вставьте замок задней двери в пластину отпускания рамы наружной ручки и установите ее на панель задней двери.

Убедитесь, что пластина отпускания рамы наружной ручки задней двери надежно закреплена на замке задней двери в сборе.

Установите замок задней двери и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Подсоедините разъем.

Установите электродвигатель стеклоподъемника задней двери и закрепите его 3 винтами с помощью отвертки для винтов "TORX" (T25).

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

УКАЗАНИЕ:

В новом механизме стеклоподъемника задней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2, а отрицательный (-) вывод – к контакту 1 электродвигателя стеклоподъемника в сборе и переведите подъемный рычаг в положение, показанное на рисунке.

Установите стеклоподъемник задней двери и закрепите его 3 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

Вверните болт временного крепления в стеклоподъемник задней двери.

Временно установите стеклоподъемник задней двери в сборе.

Вверните болт временного крепления и 3 болта, чтобы установить стеклоподъемник задней двери.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините разъем.

Установите новую облицовку рамы задней двери и закрепите ее фиксатором.

Установите направляющую стекла задней двери.

Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

Установите неопускное стекло задней двери на уплотнитель неопускного стекла задней двери.

Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

Установите поперечину окна задней двери в сборе сверху вниз.

Установите направляющую стекла задней двери на поперечину окна задней двери в сборе

Установите поперечину окна задней двери и закрепите ее 2 болтами и винтом.

Момент затяжки:

Болт:

6,2 Н*м{63 кгс*см, 55 фунт-сила-дюймов}

Введите в зацепление 15 фиксаторов и установите уплотнитель задней двери.

Установите ограничитель открывания задней двери в сборе и закрепите его 3 болтами.

Момент затяжки:

Болт:

30 Н*м{306 кгс*см, 22 фунт-сила-футов}

Гайка:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Наложите на панель задней двери бутиловую ленту.

Проденьте трос дистанционного управления замком задней двери, внутренний трос замка задней двери и все разъемы через новую крышку технологического отверстия задней двери.

Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия задней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

Установите кронштейн облицовки задней двери и закрепите его 2 винтами.

Установите внутренний уплотнитель стекла задней двери.

Подсоедините трос дистанционного управления замком задней двери и внутренний трос замка задней двери к внутренней ручке задней двери.

Введите в зацепление 2 захвата и установите внутреннюю ручку задней двери.

Закрепите панель облицовки задней двери с помощью 4 захватов на внутреннем уплотнителе стекла задней двери.

Введите в зацепление 8 фиксаторов и установите панель облицовки задней двери на панель задней двери.

Вверните 2 винта.

Введите в зацепление захват и подсоедините крышку подлокотника двери.

Установите переключатель электрического стеклоподъемника задней двери и закрепите его 2 захватами.

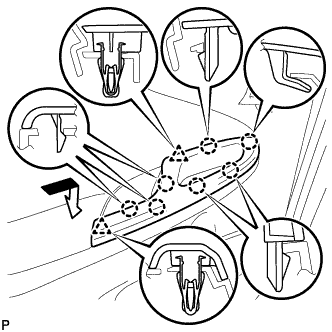

Введите в зацепление 2 фиксатора и 7 захватов и установите верхнюю опорную панель подлокотника задней двери.

Подсоедините разъем.

Введите в зацепление 2 фиксатора и 7 захватов и установите верхнюю опорную панель подлокотника задней двери.

Введите в зацепление 3 захвата, чтобы установить держатель внутренней ручки задней двери.

Временно установите ручку стеклоподъемника задней двери и полностью закройте стекло.

Установите пластину внутренней ручки стеклоподъемника задней двери.

Установите пружинное стопорное кольцо на ручку стеклоподъемника задней двери.

Установите ручку стеклоподъемника задней двери в сборе, как показано на рисунке.
