Задняя Дверь (Для Моделей С Кузовом Типа Седан) Разборка. Corolla ZZE150

С помощью съемника фиксаторов снимите пружинное стопорное кольцо.

Снимите ручку стеклоподъемника и пластину внутренней ручки стеклоподъемника задней двери.

Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки задней двери.

Отверткой с обернутым изолентой концом освободите 2 фиксатора и 7 захватов и снимите верхнюю опорную панель подлокотника задней двери.

Отсоедините разъем.

Отверткой с обернутым изолентой концом освободите 2 фиксатора и 7 захватов и снимите верхнюю опорную панель подлокотника задней двери.

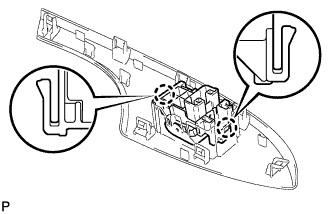

Отверткой с обернутым клейкой лентой концом освободите 2 захвата и снимите переключатель электрического стеклоподъемника задней двери в сборе.

Отверткой с обернутым клейкой лентой концом освободите захват и снимите крышку подлокотника двери.

Выверните 2 винта.

С помощью съемника фиксаторов освободите 8 фиксаторов.

Расцепите 4 захвата и снимите панель облицовки задней двери в сборе с внутреннего уплотнителя стекла задней двери.

Освободите 2 захвата и отсоедините внутреннюю ручку задней двери.

Отсоедините трос дистанционного управления замком задней двери и внутренний трос замка задней двери и снимите внутреннюю ручку задней двери.

Снимите внутренний уплотнитель стекла задней двери с панели задней двери.

Выверните 2 винта и снимите кронштейн облицовки двери.

Отсоедините разъем.

Снимите крышку технологического отверстия задней двери.

УКАЗАНИЕ:

Снимите с двери оставшуюся ленту.

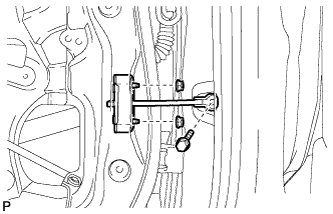

Выверните болт, отверните 2 гайки и снимите ограничитель открывания задней двери в сборе.

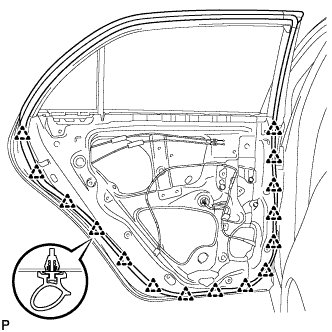

Освободите 15 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель задней двери.

Снимите направляющую стекла задней двери.

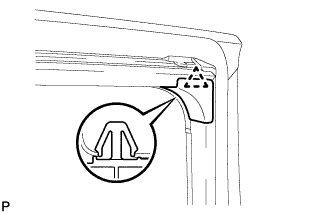

Освободите фиксатор и снимите облицовку рамы задней двери.

УКАЗАНИЕ:

Этот фиксатор обязательно нужно заменить новым, поскольку он сломается при снятии облицовки рамы задней двери.

Выверните 2 болта и винт и снимите поперечину окна задней двери в сборе.

Снимите неопускное стекло и уплотнитель задней двери как единый узел, см. рисунок.

Снимите неопускное стекло задней двери с уплотнителя неопускного стекла задней двери.

Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.

ПРИМЕЧАНИЕ:

Старайтесь не повредить дверное стекло.

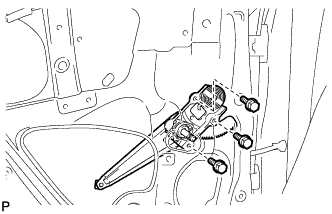

Выверните 3 болта и снимите стеклоподъемник задней двери в сборе.

Отсоедините разъем.

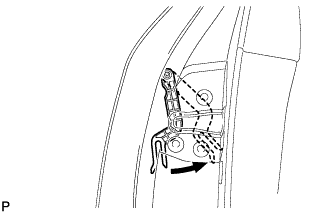

Ослабьте болт временного крепления.

ПРИМЕЧАНИЕ:

Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник задней двери может упасть и получить повреждения.

Выверните 3 болта.

Снимите стеклоподъемник задней двери и узел электродвигателя стеклоподъемника задней двери как единый блок.

Выверните болт временного крепления из стеклоподъемника задней двери.

Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1, а отрицательный (-) вывод – к контакту 2 электродвигателя стеклоподъемника в сборе и переведите подъемный рычаг в положение, показанное на рисунке.

Выверните 3 винта с помощью отвертки для винтов "TORX" (T25) и снимите электродвигатель стеклоподъемника задней двери в сборе.

Выверните 3 винта с помощью торцевого ключа "TORX" (T30).

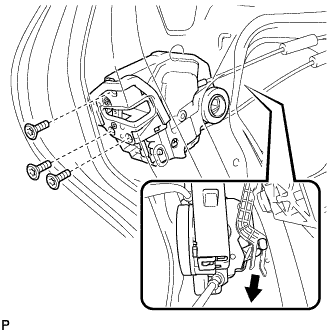

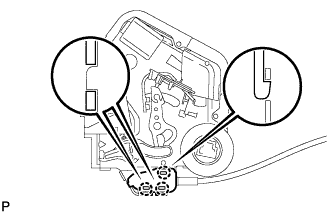

Сдвиньте замок задней двери в сборе вниз и выведите пластину отпускания из рамы наружной ручки задней двери.

Снимите уплотнение жгута проводов замка двери с замка задней двери в сборе.

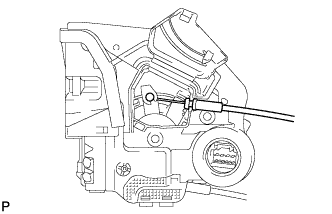

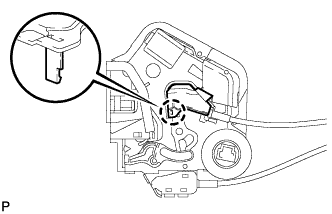

С помощью отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

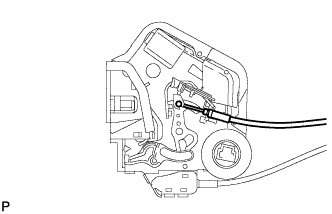

Снимите трос дистанционного управления замком задней двери в сборе.

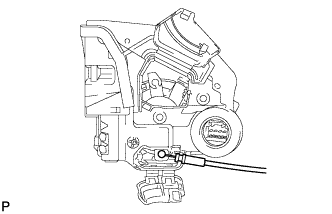

При помощи отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Снимите трос дистанционного управления замком задней двери в сборе.

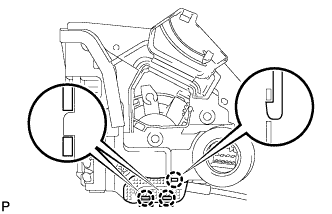

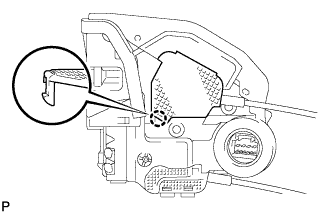

С помощью отвертки освободите 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

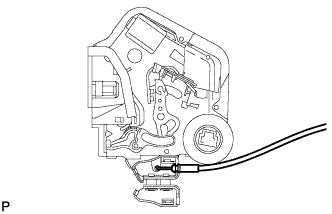

Снимите внутренний трос замка задней двери в сборе.

При помощи отвертки освободите 4 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Снимите внутренний трос замка задней двери в сборе.

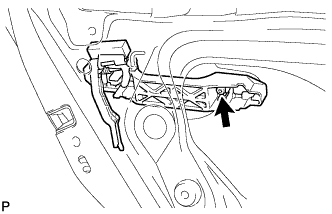

Ослабьте винт с помощью торцевого ключа "TORX" (T30).

УКАЗАНИЕ:

Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки задней двери в сборе.

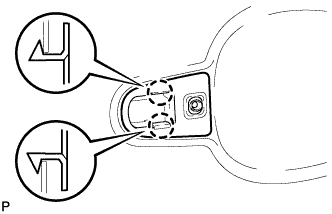

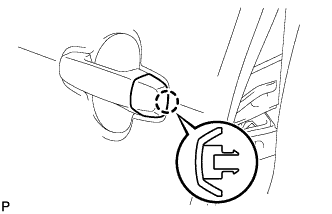

Освободите 2 захвата и снимите крышку наружной ручки задней двери.

Вытяните и удерживайте пластину отпускания рамы наружной ручки задней двери, как показано на рисунке.

ПРИМЕЧАНИЕ:

Пластина отпускания может задевать за наружную ручку задней двери и во время снятия последней пластину можно повредить. Поэтому во время выполнения процедуры оттяните и придерживайте пластину отпускания рамы наружной ручки задней двери.

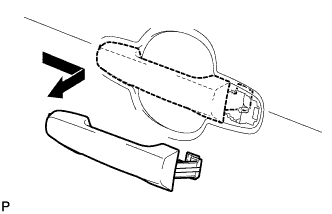

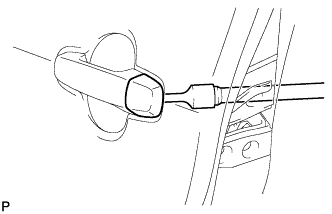

Снимите наружную ручку задней двери в сборе, как показано на рисунке.

Выверните винт с помощью торцевого ключа "TORX" (T30).

Освободите 2 захвата и снимите переднюю накладку наружной ручки задней двери.

Освободите 2 захвата и снимите заднюю накладку наружной ручки задней двери.

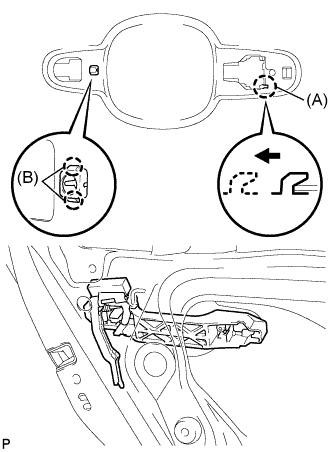

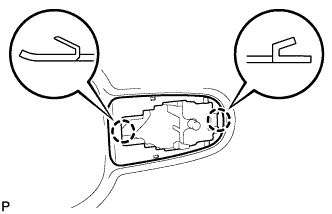

Освободите 2 захвата <B>.

Освободите захват (A) и снимите раму наружной ручки задней двери в сборе.

Наклейте защитную клейкую ленту вокруг молдинга ремня передней двери.

С помощью отвертки с обернутым изолентой концом расцепите 6 захватов на внутренней стороне двери.

С помощью съемника молдингов освободите 2 захвата и снимите молдинг ремня задней двери в сборе.

С помощью нагревательной лампы разогрейте светомаскировочную ленту № 2.

Чтобы снять светомаскировочную ленту № 2, потяните ее за край и вытяните параллельно кузову автомобиля.
