Передняя Дверь (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


   Температура нагрева:

   Параметр / Устройство	Температура
   Кузов автомобиля	40-60°C (104-140°F)

   ПРИМЕЧАНИЕ:

   Не допускайте чрезмерного нагрева кузова автомобиля.

2. Удалите остатки клейкой ленты чистящим средством.


Температура деталей при установке

1. Если температура ниже 15°C (59°F), перед установкой необходимо разогреть поверхность кузова (установочная поверхность на каркасе двери) и светомаскировочную ленту до температуры 20-30°C (68-86°F). Если температура выше 35°C (95°F), перед установкой необходимо охладить поверхность кузова (установочная поверхность на каркасе двери) и светомаскировочную ленту до температуры 20-30°C (68-86°F).


   УКАЗАНИЕ:

   1. Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

   2. При низкой температуре установочной поверхности лента становится жесткой и легко отслаивается. При высокой температуре установочной поверхности лента становится неэластичной.


Перед установкой

1. Удалите шероховатость покрытия и загрязнения на кузове в месте установки светомаскировочной ленты (установочная поверхность на каркасе двери). Если на поверхности кузова имеются шероховатости и загрязнения, то после нанесения в этих местах лента вздуется, что приведет к ухудшению внешнего вида.


   УКАЗАНИЕ:

   Смочите пол водой, чтобы предотвратить поднимание пыли.

Ключевые моменты при работе со светомаскировочной лентой

1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.


   ПРИМЕЧАНИЕ:

   Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на плоские поверхности)

ПРИМЕЧАНИЕ:

1. Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, ее необходимо очень точно располагать на поверхности.

2. Повторное применение ленты невозможно, поскольку при снятии она деформируется или ухудшается адгезия ее клейкого слоя.


1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо отвести от поверхности кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Наклоните резиновый скребок под углом 40-50° (при движении скребка лезвием вперед) или 30-45° (при движении скребка ручкой вперед) по отношению к поверхности кузова и прижимайте ленту к поверхности с усилием 20-30 Н (2-3 кгс), двигая скребок с постоянной скоростью 3-7 см в секунду (1,2-2,8 дюйма в секунду).








   ПРИМЕЧАНИЕ:

   Чтобы предотвратить появление складок или воздушных пузырьков, необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

   УКАЗАНИЕ:

   1. При нанесении ленты один из указанных углов наклона скребка (при движении лезвием или ручкой вперед) будет приемлемым.

   2. Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,393-0,787 дюйма) от края скребка.


Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на окантовку)

1. Прижимать ленту к таким поверхностям достаточно сложно, поэтому процедура наклеивания выполняется в несколько этапов, как показано на рисунке. Пальцем или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.


   УКАЗАНИЕ:

   При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на углах)

1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.


2. Перед нанесением ленты на другой угол нагрейте ее с помощью нагревательной лампы, чтобы добиться желаемого эстетического вида и избежать появления складок, и постепенно наклейте ее.


Убедитесь в надежности приклеивания ленты

1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. В противном случае повторите процедуру еще раз, используя новую ленту.


   ПРИМЕЧАНИЕ:

   Повторное использование светомаскировочной ленты запрещено.

Положение светомаскировочной ленты № 2 показано на рисунке.

Номинальные результаты измерений:

Участок	Измерение
А	2–4 мм (0,078–0,158 дюйма)
B	5 мм (0,197 дюйма)

Снимите отслаивающуюся бумагу и нанесите ленту.

Положение светомаскировочной ленты № 1 показано на рисунке.

Номинальные результаты измерений:

Участок	Измерение
А	2–4 мм (0,078–0,158 дюйма)
B	5 мм (0,197 дюйма)
C	0 мм (0,078 дюйма)

Снимите отслаивающуюся бумагу и нанесите ленту.

ПРИМЕЧАНИЕ:

Обязательно установите светомаскировочную ленту № 2 после установки светомаскировочной ленты №1.

Установите молдинг ремня передней двери и закрепите его фиксатором и 5 захватами.

Введите в зацепление 16 фиксаторов и установите уплотнитель передней двери.

Установите ограничитель открывания передней двери в сборе и закрепите его болтом и 2 гайками.

Момент затяжки:

Болт:

30 Н*м{306 кгс*см, 22 фунт-сила-футов}

Гайка:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Установите дверной генератор электронного ключа и закрепите его винтом.

Установите запорный стержень замка передней двери, как показано на рисунке.

Нанесите на рабочие поверхности трения рамы наружной ручки передней двери в сборе универсальную консистентную смазку.

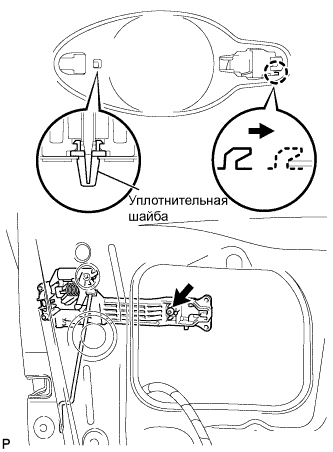

Введите в зацепление захват и установите уплотнительную шайбу.

Установите раму наружной ручки передней двери в сборе и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Нанесите на рабочие поверхности трения рамы наружной ручки передней двери в сборе универсальную консистентную смазку.

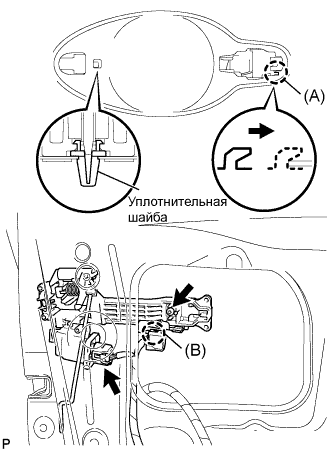

Введите в зацепление захват (A) и установите уплотнительную шайбу.

Установите раму наружной ручки передней двери в сборе и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Введите в зацепление захват (B).

Подсоедините разъем.

Установите внутренний трос замка передней двери в сборе.

Введите в зацепление 3 захвата.

Установите трос дистанционного управления замком передней двери в сборе.

Нанесите на рабочие поверхности трения замка передней двери универсальную консистентную смазку.

Установите новое уплотнение жгута проводов замка двери на замок передней двери в сборе.

Вставьте запорный стержень замка передней двери в замок передней двери в сборе.

Убедитесь, что запорный стержень замка передней двери надежно закреплен в замке передней двери в сборе.

Установите замок передней двери и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}

Введите в зацепление 2 захвата и установите заднюю накладку наружной ручки передней двери.

Введите в зацепление 2 захвата и установите переднюю накладку наружной ручки передней двери.

Вставьте переднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери.

Вставьте заднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери. Затем сдвиньте наружную ручку передней двери в сборе вперед, чтобы установить ее на место.

Вставьте переднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери.

Вставьте заднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери. Затем сдвиньте наружную ручку передней двери в сборе вперед, чтобы установить ее на место.

Подсоедините разъем.

Введите в зацепление 2 захвата, чтобы установить крышку наружной ручки передней двери на цилиндре замка передней двери.

Установите цилиндр замка передней двери.

УКАЗАНИЕ:

Убедитесь, что стержень цилиндра замка передней двери вставлен в замок передней двери в сборе.

Установите цилиндр замка передней двери и закрепите его винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Вставьте затычку отверстия.

Установите крышку наружной ручки передней двери и закрепите ее винтом с помощью торцевого ключа "torx" (T30).

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Вставьте затычку отверстия.

Установите заднюю нижнюю раму передней двери и закрепите ее болтом.

Установите новую облицовку рамы двери и закрепите ее фиксатором.

Установите направляющую стекла передней двери.

Вставьте направляющую, установите жесткую подкладку передней двери № 2 и закрепите ее болтом

Установите электродвигатель стеклоподъемника передней двери и закрепите его 3 винтами с помощью отвертки для винтов "TORX" (T25).

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

УКАЗАНИЕ:

В новом механизме стеклоподъемника передней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Нанесите на рабочие поверхности трения стеклоподъемника передней двери в сборе универсальную консистентную смазку.

Вверните болт временного крепления в стеклоподъемник передней двери.

Временно установите стеклоподъемник передней двери в сборе.

Заверните болт временного крепления и 5 болтов, чтобы установить стеклоподъемник передней двери.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините разъем.

Нанесите на рабочие поверхности трения стеклоподъемника передней двери в сборе универсальную консистентную смазку.

Заверните болт временного крепления в стеклоподъемник передней двери в сборе.

Временно установите стеклоподъемник передней двери в сборе.

Заверните болт временного крепления и 5 болтов, чтобы установить стеклоподъемник передней двери.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Подсоедините разъем.

Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.

Закрепите стекло передней двери в сборе 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Введите в зацепление захват и временно установите наружное зеркало заднего вида с крышкой в сборе.

Вверните 3 болта.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

Подсоедините разъем.

Введите в зацепление 3 захвата и направляющую и установите заглушку установочного отверстия наружного зеркала.

Наложите на панель передней двери бутиловую ленту.

Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

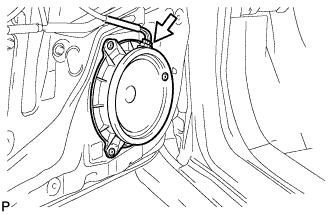

Установите передний динамик № 1 и закрепите его 3 новыми заклепками с помощью пневматического или ручного клепального устройства.

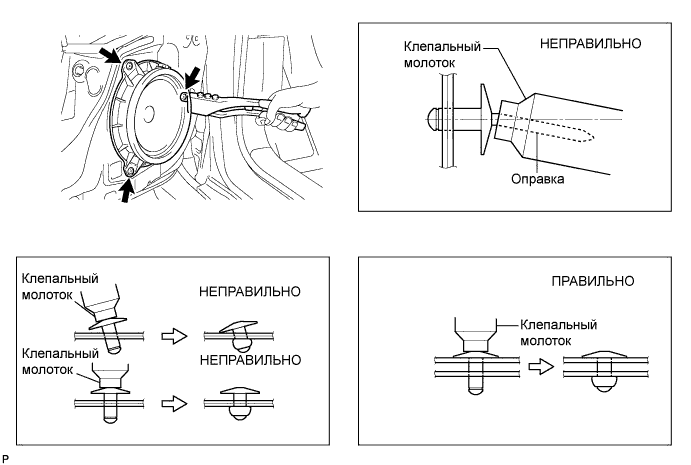

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.

2. Убедитесь, что заклепка надежно закреплена на молдинге. Не наклоняйте клепальное устройство при установке заклепок на молдинг. Убедитесь в отсутствии зазора между головкой заклепки и молдингом.

3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


УКАЗАНИЕ:

Если заклепку невозможно вырезать, вытяните и обрежьте ее.

Подсоедините разъем.

Установите внутренний уплотнитель стекла передней двери.

Установите передний динамик № 2 и закрепите его 3 захватами.

Установите главный выключатель электрических стеклоподъемников и закрепите его 3 винтами.

Введите в зацепление 2 захвата и установите переключатель электрического стеклоподъемника в сборе.

Введите в зацепление 7 захватов и установите верхнюю опорную панель подлокотника передней двери.

Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.

Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.

Подсоедините все разъемы.

Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.

Введите в зацепление 9 фиксаторов и установите панель облицовки передней двери на панель передней двери.

Вверните 3 винта.

Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.

Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
