Передняя Дверь (Для 3-Дверных Моделей С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150

Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.

Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите крышку верхнего поручня двери.

Выверните 3 винта.

С помощью съемника фиксаторов освободите 10 фиксаторов.

Расцепите 5 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.

Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.

Отсоедините все разъемы.

Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.

Освободите 7 захватов и снимите верхнюю опорную панель подлокотника передней двери.

Выверните 3 винта и снимите главный выключатель электрических стеклоподъемников.

Освободите 2 захвата и снимите переключатель электрического стеклоподъемника.

Освободите 3 захвата и снимите передний динамик № 2 в сборе.

Снимите внутренний уплотнитель стекла передней двери с панели передней двери

Отсоедините разъем.

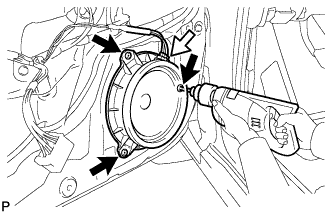

Высверлите 3 головки заклепок с помощью дрели и сверла диаметром менее 4 мм (0,16 дюйма) и снимите передний динамик № 1 в сборе.

ПРИМЕЧАНИЕ:

1. Не прикасайтесь к диффузору динамика.

2. Высверливать головку под углом запрещается, поскольку это может повредить дрель и сверло. Совместите сверло и заклепку и аккуратно высверлите головку заклепки.

3. Будьте осторожны: просверленная головка заклепки очень горячая.


Продолжите сверление и вытолкните стружку и оставшиеся фрагменты заклепки.

С помощью пылесоса удалите все фрагменты заклепки и стружку из внутренней части двери.

Отсоедините разъем.

Снимите крышку технологического отверстия передней двери.

УКАЗАНИЕ:

Снимите с двери оставшуюся бутиловую ленту.

Расцепите 3 захвата и направляющую и снимите заглушку установочного отверстия наружного зеркала.

Отсоедините разъем.

Выверните 3 болта.

Освободите захват и снимите наружное зеркало заднего вида с крышкой в сборе.

Подсоедините провод к отрицательному выводу аккумуляторной батареи.

Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

Отсоедините отрицательный вывод аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.

Выверните 2 болта.

ПРИМЕЧАНИЕ:

Когда болты вывернуты, стекло двери может упасть и разбиться.

Снимите стекло передней двери в сборе, как показано на рисунке.

ПРИМЕЧАНИЕ:

Старайтесь не повредить дверное стекло.

Отсоедините разъем.

Ослабьте болт временного крепления.

ПРИМЕЧАНИЕ:

Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник передней двери может упасть и получить повреждения.

Выверните 5 болтов и снимите стеклоподъемник передней двери в сборе.

Выверните болт временного крепления из стеклоподъемника передней двери.

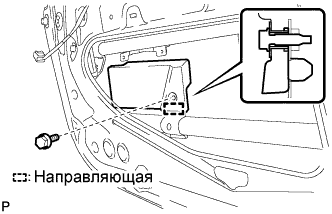

Выверните болт.

Отсоедините направляющую и снимите жесткую подкладку передней двери № 2.

Снимите направляющую стекла передней двери.

Освободите фиксатор и снимите облицовку рамы двери.

УКАЗАНИЕ:

Этот фиксатор обязательно нужно заменить новым, поскольку он сломается при снятии облицовки рамы.

Выверните болт и снимите заднюю нижнюю раму передней двери, как показано на рисунке.

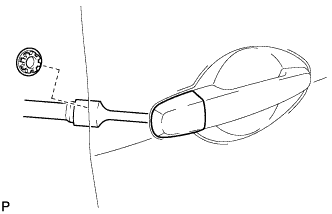

Удалите затычку отверстия.

Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.

УКАЗАНИЕ:

Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.

С помощью отвертки освободите 2 захвата и снимите крышку наружной ручки передней двери.

Удалите затычку отверстия.

Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.

УКАЗАНИЕ:

Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.

Снимите наружную ручку передней двери в сборе, как показано на рисунке.

Отсоедините разъем.

Снимите наружную ручку передней двери в сборе, как показано на рисунке.

Освободите 2 захвата и снимите переднюю накладку наружной ручки передней двери.

Освободите 2 захвата и снимите заднюю накладку наружной ручки передней двери.

Выверните 3 винта с помощью торцевого ключа "TORX" (T30).

Сдвиньте замок передней двери вниз и снимите замок передней двери с тросами в сборе.

Снимите уплотнение жгута проводов замка двери с замка передней двери в сборе.

Снимите трос дистанционного управления замком передней двери в сборе.

При помощи отвертки освободите 3 захвата.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Снимите внутренний трос замка передней двери в сборе.

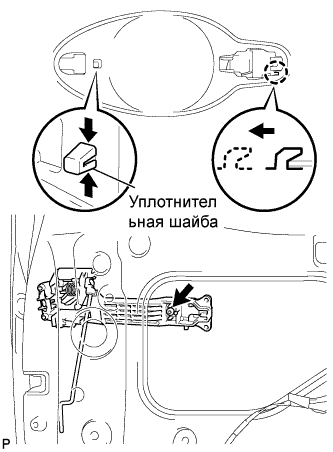

Выверните винт с помощью торцевого ключа "TORX" (T30).

С помощью плоскогубцев снимите уплотнительную шайбу, как показано на рисунке.

Освободите захват и снимите раму наружной ручки передней двери в сборе.

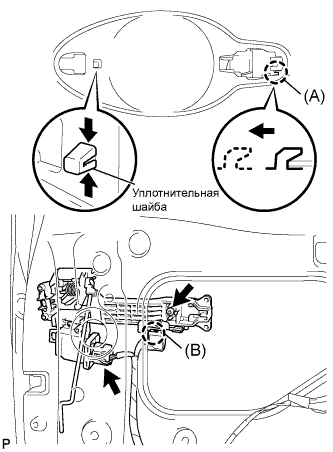

Выверните винт с помощью торцевого ключа "TORX" (T30).

Отсоедините разъем.

Расцепите захват (B).

С помощью плоскогубцев снимите уплотнительную шайбу, как показано на рисунке.

Освободите захват (A) и снимите раму наружной ручки передней двери в сборе.

Снимите запорный стержень замка передней двери, как показано на рисунке.

Выверните винт и снимите дверной генератор электронного ключа.

Выверните болт, отверните 2 гайки и снимите ограничитель открывания передней двери в сборе.

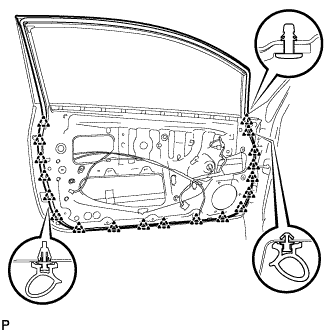

Освободите 19 фиксаторов с помощью съемника фиксаторов и снимите уплотнитель передней двери.

Наклейте защитную клейкую ленту вокруг молдинга ремня передней двери.

С помощью отвертки с обернутым изолентой концом расцепите 5 захватов на внутренней стороне двери.

Освободите фиксатор с помощью съемника молдингов и снимите молдинг ремня передней двери в сборе.

С помощью нагревательной лампы разогрейте ленту на передней двери.

Температура нагрева:

Параметр / Устройство	Температура
Кузов автомобиля	40–60°C (104–140°F)

ПРИМЕЧАНИЕ:

Не допускайте чрезмерного нагрева кузова автомобиля.

Чтобы снять светомаскировочную ленту, потяните ее за край и вытяните параллельно кузову автомобиля.

С помощью нагревательной лампы разогрейте ленту на передней двери.

Температура нагрева:

Параметр / Устройство	Температура
Кузов автомобиля	40–60°C (104–140°F)

ПРИМЕЧАНИЕ:

Не допускайте чрезмерного нагрева кузова автомобиля.

Чтобы снять светомаскировочную ленту, потяните ее за край и вытяните параллельно кузову автомобиля.
