СИСТЕМА ОСВЕЩЕНИЯ - Цепь переключателя освещения


ОПИСАНИЕ

  1. Данная цепь используется только в моделях с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток.
    УКАЗАНИЕ:
    1. Если автомобиль имеет систему автоматического управления освещением или систему подфарников, включаемых при движении в светлое время суток, главный ЭБУ кузова получает сигналы переключателей для управления наружным освещением (фарами, задними фонарями, передними противотуманными фарами и задними противотуманными фонарями).
    2. Если автомобиль не имеет системы автоматического управления освещением и системы подфарников, включаемых при движении в светлое время суток, главный ЭБУ кузова не управляет наружным освещением (фарами, задними фонарями, передними противотуманными фарами и задними противотуманными фонарями). Выполните поиск неисправностей в соответствии с ТАБЛИЦЕЙ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь).
  2. Главный ЭБУ кузова получает следующие сигналы:
    1. Сигнал TAIL, HEAD или AUTO переключателя освещения
    2. Сигнал HIGH или HIGH FLASH (PASS) переключателя освещения
    3. Сигнал переключателя передних противотуманных фар
    4. Сигнал переключателя задних противотуманных фонарей
      УКАЗАНИЕ:
      При выполнении диагностики проверьте переключатель, связанный с неисправностью. Например, если не светятся правая и левая фары ближнего света, считайте значение сигнала HEAD переключателя освещения в режиме Data List. Если значение в норме, проверьте реле фар в режиме активной диагностики.

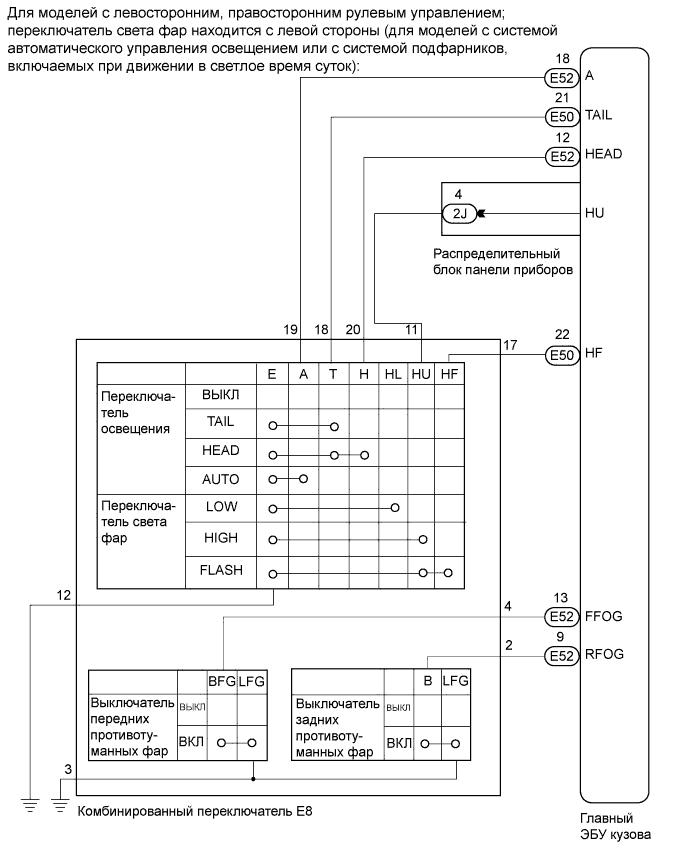

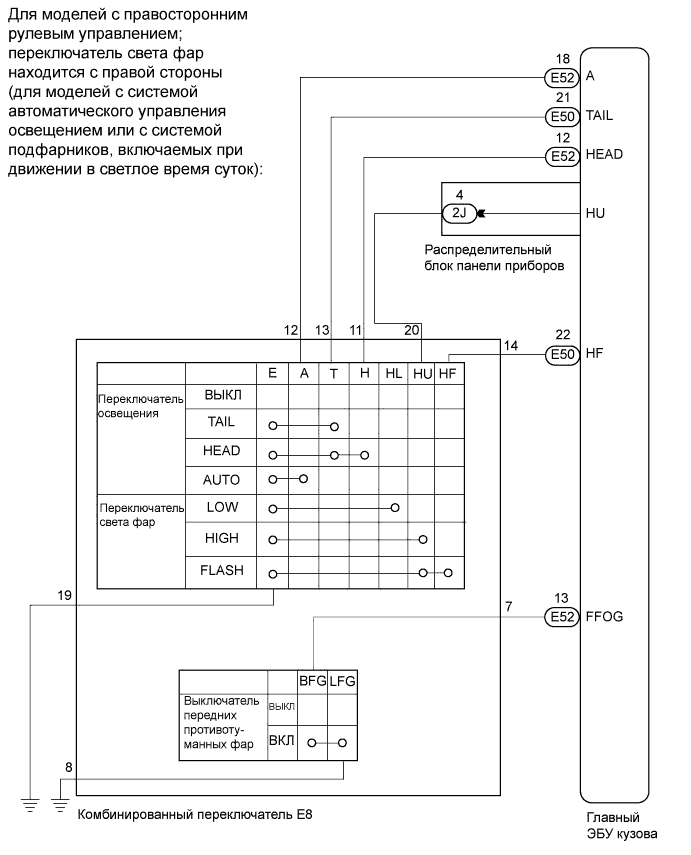

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Переключателя Освещения


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Переключателя Освещения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанные ниже параметры из списка DATA LIST и считайте их значения с дисплея портативного диагностического прибора.

    Main Body (главный ЭБУ кузова):
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Dimmer Hi SW*1
    		Сигнал HIGH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель света фар в положении HIGH
    OFF (ВЫКЛ): переключатель света фар в положении LOW
    		-
    Passing Light SW*1
    		Сигнал FLASH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель света фар в положении HIGH FLASH (PASS)
    OFF (ВЫКЛ): переключатель света фар не в положении HIGH FLASH (PASS)
    		-
    Front Fog Light SW*1
    		Сигнал переключателя передних противотуманных фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель передних противотуманных фар в положении ON (ВКЛ)
    OFF (ВЫКЛ): переключатель передних противотуманных фар в положении OFF (ВЫКЛ)
    		-
    Rear Fog Light SW*1
    		Сигнал переключателя задних противотуманных фонарей / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель задних противотуманных фонарей в положении ON (ВКЛ)
    OFF (ВЫКЛ): переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ)
    		-
    Light Auto SW*1
    		Сигнал AUTO переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель освещения в положении AUTO
    OFF (ВЫКЛ): переключатель освещения не в положении AUTO
    		-
    Headlight SW*1
    		Сигнал HEAD переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель освещения в положении HEAD
    OFF (ВЫКЛ): переключатель освещения не в положении HEAD
    		-
    Taillight SW*1
    		Сигнал TAIL переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель освещения в положении TAIL или HEAD
    OFF (ВЫКЛ): переключатель освещения не в положении TAIL или HEAD
    		-
    УКАЗАНИЕ:
    *1: Для моделей с системой автоматического управления освещением или с системой подфарников, включаемых при движении в светлое время суток
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

  1. Проверьте переключатель света фар в сборе (Нажмите здесь).

    OK:
    Переключатель света фар работает нормально.


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ И МАССА)

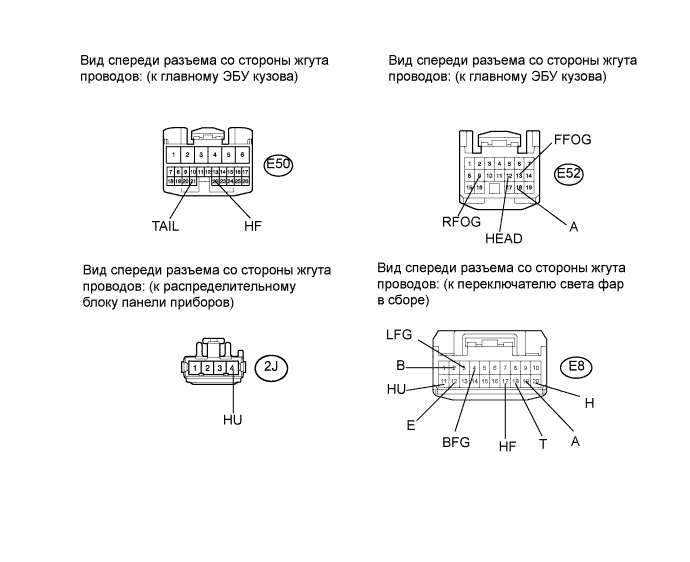

  1. Для моделей с левосторонним рулевым управлением и правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с левой стороны:



    1. Отсоедините разъем E8 переключателя света фар в сборе.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Переключателя Освещения

    2. Отсоедините разъемы E50 и E52 главного ЭБУ кузова.

    3. Отсоедините разъем 2J распределительного блока панели приборов.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E8-2 (B) - E52-9 (RFOG)
      		Всегда
      		Менее 1 Ом
      E8-4 (BFG) - E52-13 (FFOG)
      		Всегда
      		Менее 1 Ом
      E8-11 (HU) - 2J-4 (HU)
      		Всегда
      		Менее 1 Ом
      E8-17 (HF) - E50-22 (HF)
      		Всегда
      		Менее 1 Ом
      E8-18 (T) - E50-21 (TAIL)
      		Всегда
      		Менее 1 Ом
      E8-19 (A) - E52-18 (A)
      		Всегда
      		Менее 1 Ом
      E8-20 (H) - E52-12 (HEAD)
      		Всегда
      		Менее 1 Ом
      E8-2 (B) - масса
      		Всегда
      		10 кОм или более
      E8-4 (BFG) - масса
      		Всегда
      		10 кОм или более
      E8-11 (HU) - масса
      		Всегда
      		10 кОм или более
      E8-17 (HF) - масса
      		Всегда
      		10 кОм или более
      E8-18 (T) - масса
      		Всегда
      		10 кОм или более
      E8-19 (A) - масса
      		Всегда
      		10 кОм или более
      E8-20 (H) - масса
      		Всегда
      		10 кОм или более
      E8-12 (E) - масса
      		Всегда
      		Менее 1 Ом
      E8-3 (LFG) - масса
      		Всегда
      		Менее 1 Ом

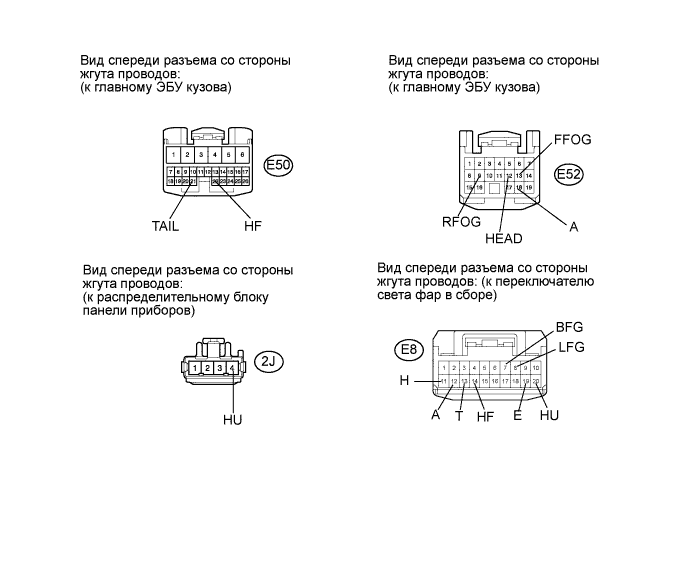

  1. Для моделей с правосторонним рулевым управлением с переключателем ближнего/дальнего света фар с правой стороны:



    1. Отсоедините разъем E8 переключателя света фар в сборе.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Система Освещения Цепь Переключателя Освещения

    2. Отсоедините разъемы E50 и E52 главного ЭБУ кузова.

    3. Отсоедините разъем 2J распределительного блока панели приборов.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E8-7 (BFG) - E52-13 (FFOG)
      		Всегда
      		Менее 1 Ом
      E8-20 (HU) - 2J-4 (HU)
      		Всегда
      		Менее 1 Ом
      E8-14 (HF) - E50-22 (HF)
      		Всегда
      		Менее 1 Ом
      E8-13 (T) - E50-21 (TAIL)
      		Всегда
      		Менее 1 Ом
      E8-12 (A) - E52-18 (A)
      		Всегда
      		Менее 1 Ом
      E8-11 (H) - E52-12 (HEAD)
      		Всегда
      		Менее 1 Ом
      E8-7 (BFG) - масса
      		Всегда
      		10 кОм или более
      E8-20 (HU) - масса
      		Всегда
      		10 кОм или более
      E8-14 (HF) - масса
      		Всегда
      		10 кОм или более
      E8-13 (T) - масса
      		Всегда
      		10 кОм или более
      E8-12 (A) - масса
      		Всегда
      		10 кОм или более
      E8-11 (H) - масса
      		Всегда
      		10 кОм или более
      E8-19 (E) - масса
      		Всегда
      		Менее 1 Ом
      E8-8 (LFG) - масса
      		Всегда
      		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
