Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

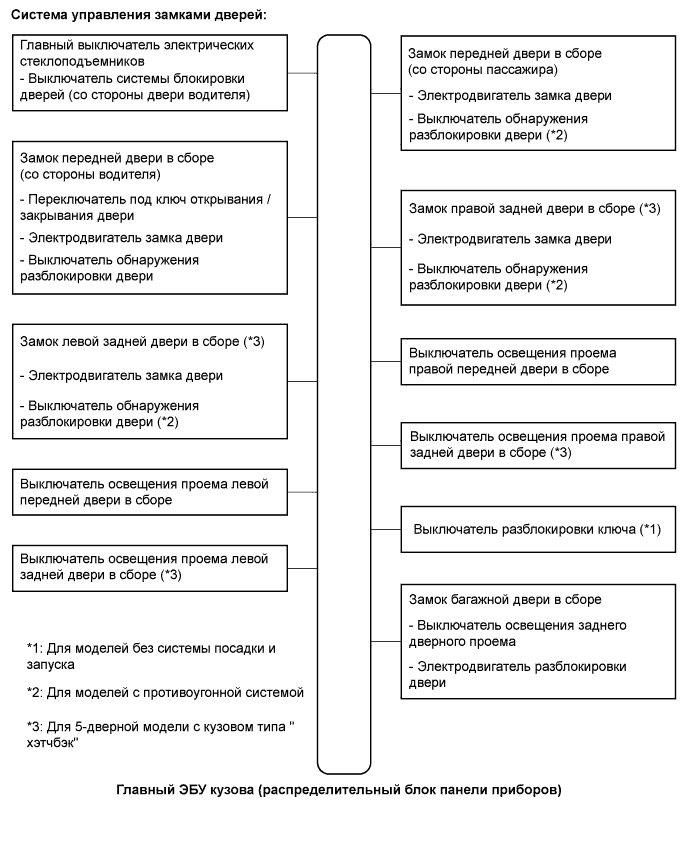

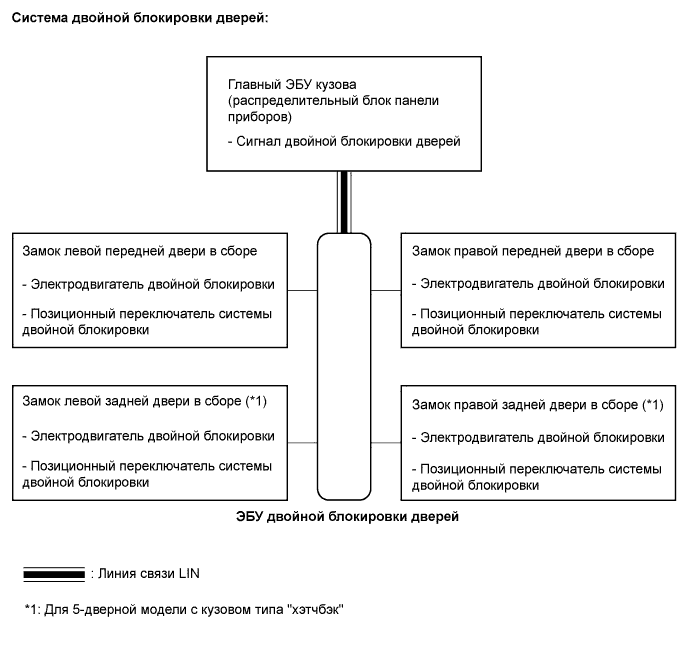

Система Управления Замками Дверей (Для Моделей С Кузовом Типа "Хэтчбэк") -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ (приемник) | Сигналы | Метод передачи данных |
| ЭБУ двойной блокировки дверей | Главный ЭБУ кузова (распределительный блок панели приборов) | Сигнал позиционного переключателя двойной блокировки | LIN |
| Главный ЭБУ кузова (распределительный блок панели приборов) | ЭБУ двойной блокировки дверей |
| LIN |
