  1. ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

Система Оповещения О Ключе, Оставленном В Замке Зажигания -- Контакты Эбу



ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

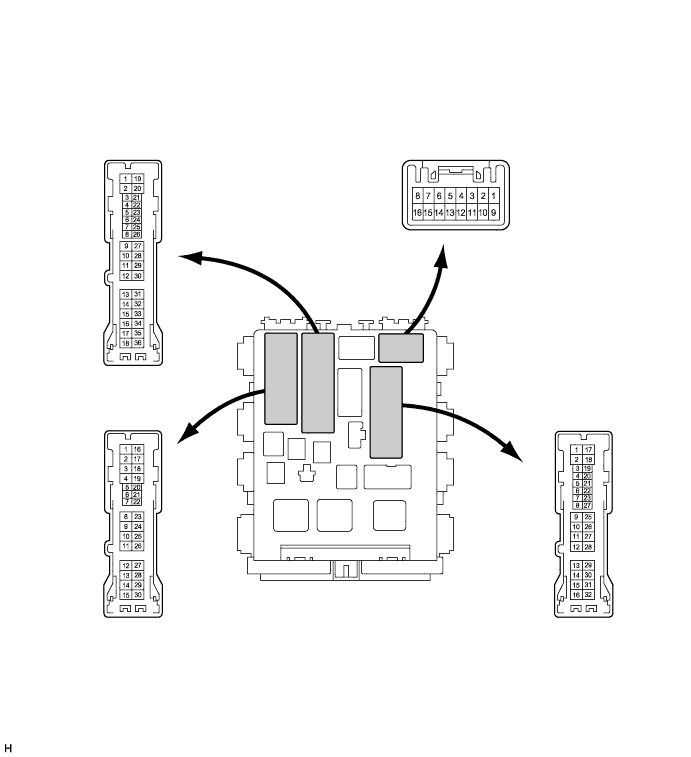

  1. Отсоедините разъемы 2A, 2B, 2C и 2E распределительного блока.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  2. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Режим
    		Заданные условия
    2E-17 (GND1) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    2B-30 (BECU) - масса
    		W - масса
    		Источник питания
    		Всегда
    		11-14 В
    2A-21 (DCTY)*1 - масса
    		W - масса
    		Сигнал выключателя освещения дверного проема со стороны водителя
    		Выключатель нажат (дверь закрыта)
    		10 кОм или более
    Выключатель не нажат (дверь открыта)
    		Менее 1 Ом
    2C-6 (DCTY)*2 - масса
    		BR - масса
    		Сигнал выключателя освещения дверного проема со стороны водителя
    		Выключатель нажат (дверь закрыта)
    		10 кОм или более
    Выключатель не нажат (дверь открыта)
    		Менее 1 Ом
    2E-23 (KSW) - масса
    		L - масса
    		Сигнал выключателя разблокировки ключа
    		Ключ не вставлен в замок зажигания
    		10 кОм или более
    Ключ вставлен в замок зажигания
    		Менее 1 Ом
    УКАЗАНИЕ:
    *1: Для моделей с левосторонним рулевым управлением
    *2: Для моделей с правосторонним рулевым управлением
    УКАЗАНИЕ:
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
